Producten

Merknaam: SKYLINE
Modelnummer: SL-1666
Moq: 1 Instellen
Betalingsvoorwaarden: T/T (50% aanbetaling, 50% vóór verzending), L/C
Leveringsvermogen: 20 setjes per maand
Gedetailleerde informatie
Plaats van herkomst:
Dongguan, Guangdong, China
Certificering:
UL1666, ISO 9001
Toepasselijke norm:
UL 1666
Kamerlagen:
3 lagen, inwendig 1,22 x 2,44 m
Laaghoogten:
Bodem 1,22 m, eerste 3,66 m, tweede 2,24 m
Kamermateriaal:
Bakstenen muren 203 mm dik, betonnen tussenlaagvloer 127-203 mm
Tussenlaag opening:
305 x 610 mm, 203 mm vanaf achterwand, 102 mm vanaf zijwand
Toegangsdeuren:
Op de eerste en tweede laag
Interne verlichting:
Explosieveilige lampen voor hoge temperaturen
Temperatuurmeting:
Amerikaans OMEGA K-type thermokoppel, 28 AWG, tot 700 C, nauwkeurigheid 0,1 C
centrifugale ventilator:
1,5 kW
De Controle van de ventilatorsnelheid:
Taiwan Taian frequentieomvormer
luchtstroommeting:
Bidirectionele flowmeter met thermokoppel en microverschildruksensor
Brander:
1/2 inch stalen branderkop, 6,4 mm vlamverspreidende plaat (CNC gefreesd)
Ontsteking:
Siliciumnitride-ontsteker, 24 V, wordt in seconden verwarmd tot 800-1000 C
Gas trein:
Japan Ito Mirai verloopstuk, Yataike magneetventiel, Italië Guilong filter, ALICAT massastroomregela
het controlemechanisme van de massastroom:
Amerikaanse ALICAT, 0-3,5 g/s, +/-0,8%, 0-5 V-uitgang
Data -acquisitie:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Branderwarmteafgifte:
154,5 kW, 30 min-test
burgerlijke bouw:
Infrastructuur geleverd door de klant
Verpakking Details:
Standaard export houten kist met folieverpakking en buffermateriaal
Levering vermogen:
20 setjes per maand
Markeren:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Productbeschrijving

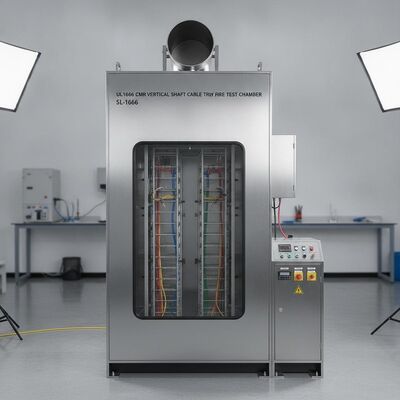

UL1666 CMR Vertical Shaft Cable Tray Brandtestkamer voor Vlamvertragende Kabelcertificering
De SL-1666 CMR kabeltestkamer reproduceert de brandconditie van meerdere kabels die verticaal in een geventileerde schacht zijn geïnstalleerd en evalueert hun vlamvertragende prestaties in overeenstemming met UL 1666. Geslaagde resultaten worden beoordeeld als CMR-klasse.
Meerdere monsters worden op een verticale schacht geplaatst en een brander met een warmteafgifte van 154,5 kW wordt gedurende 30 minuten toegepast. Het slagingscriterium: de vlam mag zich niet voortplanten naar het bovengedeelte van de 3,66 m hoge ruimte en de temperatuur mag niet hoger zijn dan 454,4 °C. Rookdichtheid is niet inbegrepen in deze test.
Verbrandingstestkamer
Kamstructuur 3 lagen, intern 1,22 x 2,44 m; onderste laag minimaal 1,22 m hoog, eerste laag 3,66 m hoog, tweede laag 2,24 m hoog. Elke laag heeft openingen van 305 x 610 mm.
Constructiematerialen Muren gebouwd van 203 mm dikke baksteen, tussenlaag vloer gestort beton 127-203 mm dik.
Tussenlaag Opening 305 x 610 mm, 203 mm van de achterwand en 102 mm van de zijwand.
Bovenste Opening Uitlaatpoort aan de bovenkant voor rookafvoer tijdens de test.
Toegang & Verlichting Toegangsdeuren op de eerste en tweede laag voor het plaatsen van monsters en thermocouples; interne hoog-temperatuur explosiebestendige verlichting.
Temperatuurmeting US OMEGA K-type thermocouple, 28 AWG, geschikt tot 700 °C, nauwkeurigheid 0,1 °C, gemonitord via software.
Opmerking: civiele constructie / infrastructuur geleverd door de klant.
Luchttoevoersysteem
  • 1,5 kW centrifugaalventilator die het door de norm vereiste testluchtvolume levert
  • Taiwan Taian frequentie-omvormer voor het regelen van de ventilatorsnelheid en het regelen van het kamerluchtvolume
  • Bidirectionele stromingsmeter met thermocouple en micro-differentiaal druksensor voor het meten en weergeven van de inkomende luchtstroom
Ontstekingsbron
  • Brander: 1/2 inch stalen branderkop met een 6,4 mm stalen vlamspreidingsplaat, CNC gefreesd volgens standaardafmetingen
  • Ontsteking: siliciumnitride ontsteker, 24 V, verwarmt tot 800-1000 °C binnen enkele tientallen seconden; softwaregestuurd
Gastoevoersysteem
  • Gasleiding omvat Japan Ito Mirai drukreduceerventiel, Taiwan Yataike magneetventiel, gasklep, Italië Guilong gasfilter, Taiwan Yataike olie-waterafscheider en US ALICAT gasmassadebietregelaar, gemonteerd in een metalen roosterregelkabinet
  • Massadebietregelaar: US ALICAT, bereik 0-3,5 g/s, nauwkeurigheid ±0,8%, 0-5 V uitgang, software instelbaar
  • Brandtijd en andere parameters ingesteld via de software
Computer Data Acquisitie Systeem
Taiwan Advantech acquisitiekaarten: ADAM-4520, ADAM-4117, ADAM-4118 x2, met OMRON controller CP1H-XA40DR-A en temperatuurmodule CP1W-TS004. Visualisatie: toont 8 thermocouples op de tweede laag en 1 op de eerste laag, beoordeelt automatisch of de kamertemperatuur voldoet aan de eis vóór het testen, en toont luchtsnelheid en uitlaatsnelheid.
