Merknaam: SKYLINE
Modelnummer: SL-7601S
Moq: 1 Instellen
Betalingsvoorwaarden: T/T (50% aanbetaling, 50% vóór verzending), L/C
Leveringsvermogen: 10 SETS PER MAAND
Gedetailleerde informatie
Plaats van herkomst:
Dongguan, Guangdong, China
Certificering:
UL1685-2018, ISO 9001
Ladder bovenste stalen plaat:
610 x 610 x 3,2 mm
Ontstekingsbron:
Propaanlintbrander 341 x 30 mm, 242 gaten
Toepasselijke norm:
UL 1685-2018
Indeling brandergaten:
242 gaten van 1,35 mm in 3 verspringende rijen (81/80/81)
Propaanstroommeter:
Massaflowmeter van 230 mm3/s
Luchtstroommeter:
Massastroommeter van 1330 mm3/s
Interne afmetingen kamer (HxLxB):
3353 x 2438 x 2438 mm
Optische weglengte:
910 mm
Structuur van de kamer:
Roestvrijstalen plaat met thermische isolatielaag, zwart gelakte binnenkant
Lichtbron:
PHILIPS kwarts-halogeenlamp, 100 W, 12 V DC, 2000-3000 lm
Lichtdetector:
Silicium fotocel
Rookopvangtoren:
Kubus van 914 mm op conische bovenkant met helling van 40 graden
Uitlaatbuis:
SUS304, 405 mm binnendiameter x 5500 mm lengte
Uitlaatbuis:
SUS304, 405 mm binnendiameter x 5500 mm lengte
Testladder:
SUS304, 305 x 76 x 2400 mm, sportafstand 25 mm
Uitlaatvolumestroom:
0,65 +/- 0,5 m3/s
Uitlaatvolumestroom:
0,65 +/- 0,5 m3/s
Bidirectionele sonde:
0-200 Pa, nauwkeurigheid +/-1 Pa
Bidirectionele sonde:
0-200 Pa, nauwkeurigheid +/-1 Pa
Temperatuursensor:
K-type omhuld thermokoppel, 1,5 mm draad (GB/T 16839.1-1997)
Controlesysteem:
NI LabVIEW-software + Advantech data-acquisitiekaart
Voeding:
220 V / 380 V, 50 Hz
Verpakking Details:
Standaard export houten kist met folieverpakking en buffermateriaal
Levering vermogen:
10 SETS PER MAAND
Markeren:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Productbeschrijving

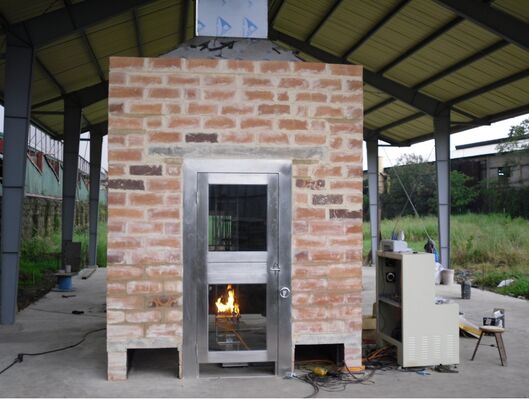

UL1685 Verticale ladder-brandverspreiding en rookvrijstelling testapparatuur voor elektrische glasvezelkabels SL-7601S
DeSL-7601Sis een volledig brandproefsysteem dat de verticale vlamverspreiding en rookvrijheid van elektrische en glasvezelkabels beoordeelt overeenkomstigDe in bijlage I vermelde gegevens zijn van toepassing.
Toepassingsgebied
  • Bepalen van de verticale vlamverspreiding en rookvrijstelling van kabels en glasvezelkabels volgens brandstandaard FT4
  • Testmethode: kabels worden verticaal aan een ladder gebonden en ontstoken; na de test worden de verbrandingshoogte en de rookopwekking gecontroleerd
Belangrijkste technische parameters
Inwendige grootte van de kamer (H x L x W)3353 x 2438 x 2438 mm
Structuur van de kamerPlaat van roestvrij staal met warmte-isolatielaag, zwart geschilderd interieur
Rookopvangtoren914 mm kubische toren, conisch bovenop 40°
Testladder (bak)SUS304 ladder 305 (W) x 76 (D) x 2400 (H) mm, trappenafstand 25 mm; bovenste staalplaat 610 x 610 x 3,2 mm
OntstekingsbronPropanbandbrander, roestvrij pan van 341 x 30 mm, 242 gaten van 1,35 mm in 3 geleidelijke rijen (81/80/81)
Propaan/luchtstroommeterMassastromsmeters, propaan 230 mm3/s, lucht 1330 mm3/s
Optisch systeemQuartzhalogeenlichtbron (100 W, 12 V DC, 2000-3000 lm) en siliciumfotocel, optisch pad 910 mm; lichtdoorlatendheid 0%-100%
AfvoerleidingSUS304, 405 mm ID x 5500 mm, rechte sectie 3600 mm
Volume van de uitlaatgasstroom0.65 ± 0,5 m3/s
TweerichtingssondeBereik 0-200 Pa, nauwkeurigheid ±1 Pa
TemperatuursensorK-type omhulde thermocouple met een draaddiameter van 1,5 mm (GB/T 16839.1-1997)
Beheersing en gegevensverwervingNI LabVIEW-software en Advantech-gegevensverzamelkaarten; curves in realtime, automatische opname en afdruk van rapporten
Stroomvoorziening220 V / 380 V, 50 Hz
Systeemcompositie
Testkamer, rookverzameltoren, uitlaatkanaal, ontstekingsbron, testladder, optisch meetsysteem en gegevensverzamel- en verwerkingseenheid.
