SL-S29 Horizontaal-verticaal Ontvlambaarheid Tester
Producten Inleiding

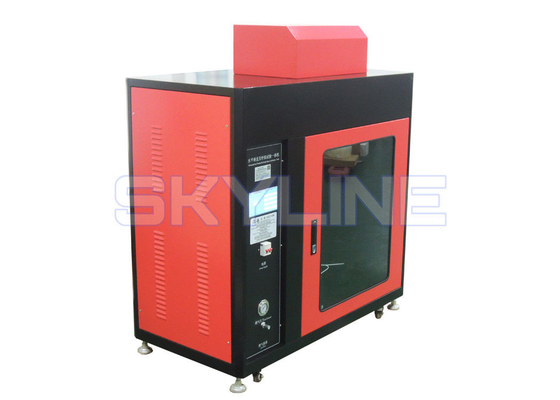

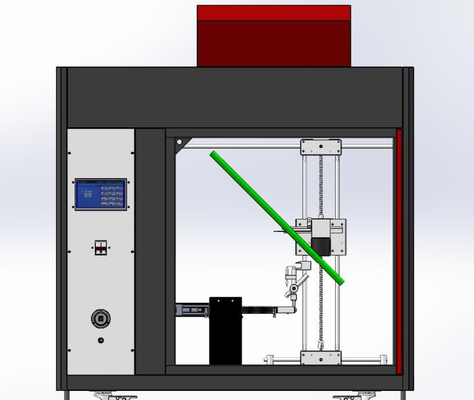

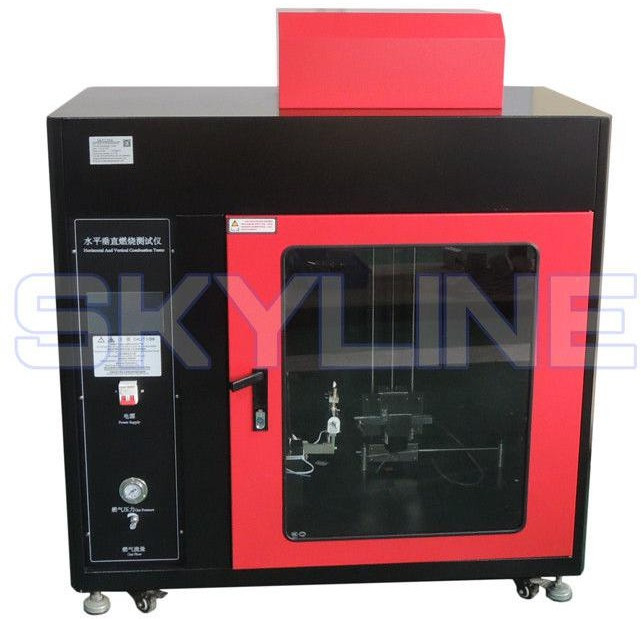

Horizontale en verticale ontvlambaarheidstestmachine
UL 94 Vlamkamer Horizontale vlamkamer Verticale vlamkamer
Voor het testen van de ontvlambaarheid van kunststofmateriaal dat wordt gebruikt in elektrische apparaten voor consumenten.bevat een volledig verstelbare steekproefondersteuning en precisie-gasstroomcontroles.
Deze testkamer is voornamelijk bestemd voor een geleider met een diameter van meer dan 8 mm (sectieoppervlak groter dan 0,5 mm2) of minder dan 8 mm (sectieoppervlak kleiner dan 0,05 mm).5 mm2) van de ontvlambaarheid van een enkele draad en kabelGeschikt voor verlichtingsapparatuur, elektrische apparaten met lage spanning, huishoudelijke apparaten, elektrische gereedschappen, elektromotor, elektrische gereedschappen, elektronische instrumenten, elektrische instrumenten,elektrische verbindingen en toebehoren, zoals elektrische en elektronische producten en onderdelen van het onderzoek, productie- en kwaliteitsinspectie.
Testnorm
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94HB: Horizontale brandproef
V-0,1,2: 20 mm Verticale brandtest
94-5VA,B: 500W ((125mm) Verticale verbrandingstest 94VTM-0,1,2: Verticale verbrandingstest met dun materiaal
94HBF,94HF-1,2: Horizontaal brandend schuimmateriaal
IEC 60695-11-10:Voorzoek naar brandgevaar - Deel 11-10: Proefvlammen - proefmethoden voor horizontale en verticale vlammen van 50 W
IEC 60695-11-20: Brandgevaarlijk onderzoek - Deel 11-20: Testvlammen - 500 W-vlammetestmethoden
IEC 60695-11-4:Voorzoek naar brandgevaar - Deel 11-4: Onderzoek vlammen - 50 W vlammen - Apparatuur en conformatieve testmethode
IEC 60695-11-3:Voorzoek naar brandgevaar - Deel 11-3: Onderzoek vlammen - 500 W vlammen - Apparatuur en conformatieve testmethode
ISO 6722
Technische parameter
| Soorten |
500W ((5V klasse) |
50W ((HB/V-klasse) |
| Testvlam |
500W ((brandtoets voor indeling V-0, V-1, V-2) |
50W ((verbrandingstest voor de indeling V-0, V-1, V-2) |
| Branderbuis |
Inwendige diameter: Φ 9,5 mm±0,3 mm |
Inwendige diameter: Φ 9,5 mm±0,3 mm, |
| Brandhoek |
0°, 20°, 45° |
0°, 20°, 45° |
| Thermocouple |
Type K (Ni/Cr - Ni/Al) |
Type K (Ni/Cr - Ni/Al) |
| Grootte van het thermopaar |
0.5 mm |
0.5 mm |
| Standaardkoperblok |
9 mm±0,01 mm, gewicht: 10 g±0,05 g vóór het boren. |
5.5 mm±0,01 mm, gewicht:76 g±0,01 g vóór het boren. |
| Tijd om de temperatuur te verhogen |
b. een temperatuur van meer dan 100 °C ± 5 °C tot 700 °C ± 3 °C;
54 s±2 s (vooraf ingesteld)
|
b. een temperatuur van meer dan 100 °C ± 5 °C tot 700 °C ± 3 °C;
44 s±2 s (vooraf ingesteld)
|
| Gasstroom |
965 ± 32 ml/min |
105±10 ml/min |
| Gasvoorziening |
methaan,min.98% zuiverheid |
methaan,min.98% zuiverheid |
| Waterkolom |
125 m±5 mm |
‹10 mm |
| Testtijd |
54 ± 2 s |
44 ± 2 s |
| Vlamhoogte-indicator |
40 ± 1 mm |
20 ± 1 mm |
| Volume van de kamer |
> 0,5 m3, zwart interieur |
> 0,5 m3, zwart interieur |
| Voldoen aan de norm |
UL94, IEC60695-11-3, IEC60695-11-20 |
UL94, IEC60695-11-4, IEC60695-11-10 |
| Branden van gas met behulp van hoogzuiverheidspropangas |
Vloeibare aardolie |
| Testdalenlengte: 600 mm ((24 in) |
Klemhoek van het monster: 45 graden |
| De bunsenbrander heeft 13 mm inlaatgat en 10 mm (3/8 inch) nominale diameter, spuitvuurpijp buitenste vlam diameter is 100 mm (4in) |
Innerlijke vlam is 50 mm ((1/2in),temperatuur van de binnenste vlam ten minste 900 graden Celsius |
| De vlam van de Bunsenbrander moet aan de onderkant van de monsters worden geplaatst en loodrecht op de as van het monster |
Het puntje van de vlamrol moet zich in het middenpunt van het monster bevinden |
| Automatische ontsteking |
Vlam verbranden het monster 15 seconden doorgaan en automatisch uit |
| Na 15 seconden verbranden |
zal de tijd van de doorlopende verbranding, voltooien van de doorlopende verbranding tijd tot de doorlopende verbranding verpletteren uit en zet de stopknop |
|
Branden gas wordt niet geleverd met de tester
|
het moet worden geleverd door de klant |
Kenmerken
De verticale verbrandingstest van een enkele kabel wordt bepaald op basis van de grootte van de Bunsen (Bunsenbrander) en de specifieke gasbron (Bing Wan),volgens een bepaalde vlamhoogte en een bepaalde toepassing van vlamhoek op de verticale toestand van de steekproeftoepassing om de ontstekingstijd te testen, ontsteking, verbrandingsduur en verbranding om de ontvlambare lengte en het brandgevaar te beoordelen.
