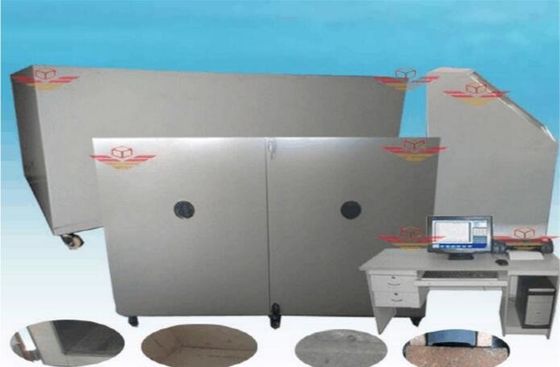

PLC Meetapparaat van de het Gebruikstemperatuur van de Controleisolatie het Materiële Maximum

De Temperatuurmeetapparaat van het isolatie Materieel Maximumgebruik

Gebruik

Van toepassing op de evaluatie van de maximum de diensttemperatuur van isolatieproducten zoals los gevulde isolatiematerialen, vilt, tapijten, blokken, platen en geprefabriceerde isolatiebuizen.

Technische Parameters
1. Het verwarmen plaat: Gemaakt van SUS304-roestvrij staal, is het testgebied 900*450mm, omringd door beschermende laag en breedte 80mm. Op de lagere oppervlakte van de het verwarmen plaat, meten niet minder dan vijf thermokoppels de oppervlaktetemperatuur, vier waarvan op de diagonaal van de het verwarmen streek van de het verwarmen plaat worden bevestigd, en de afstand van elke hoek is 150 mm, en het vijfde thermokoppel wordt geplaatst op het centrum van de het verwarmen plaat. De temperatuur op om het even welk punt zal wordt niet lager dan de vereiste temperatuur zijn en zal door +5% of +15 °C gemeten die verschillen (welke kleiner is).
2. Verwarmende buis: gemaakt van SUS304-roestvrij staal, is de lengte 2M, is de nominale diameter 88mm, 108mm, 133mm drie specificaties. De drie het verwarmen buizen worden zij aan zij geschikt en de geprefabriceerde geïsoleerde buizen kunnen afzonderlijk worden getest. Het eind van de het verwarmen pijp zal van een beschermende sectie van niet minder dan 75 mm en een hulpverwarmer worden voorzien om bovenmatig hitteverlies aan het eind van het teststuk te verhinderen. Een thermokoppel was geïnstalleerd elke 0,3 m van de het verwarmen buis, en de oppervlaktetemperatuur van de het verwarmen buis werd gemeten. De thermokoppels worden geschikt rond de het verwarmen buis in een spiraal rond het interval 90°. De temperatuur op om het even welk punt zal wordt niet lager dan de vereiste temperatuur zijn en zal door +5% of +15 °C gemeten die verschillen (welke kleiner is).
3. Temperatuurmeetsysteem: De diameter van de thermokoppeldraad is 5.0mm, is de metingstemperatuur 0-1250 °C; de temperatuur wordt verzameld door PLC+ module.
4. Controledeel: Gebruikend PLC module, controleert de microcomputer de hete kromme van de oppervlaktetemperatuur in realtime en output het rapport.
5. Het verwarmen tarief: 5 °C /min of 3 °C /min kunnen worden geplaatst.
6. Temperatuurinzameling: verzamelde om de 2 minuten en getoond door kromme;
7. De tijd van de thermokoppelreactie: <0> 8. Temperatuurfout: ± 0,5 °C
9. Timingsfout: 1s/h
10. Computer: Een reeks computers (voldoe minstens aan de volgende vereisten: de computer van het eerste-lijnmerk; Cpu: INTEL i5-III generatie; geheugen: 4G of hierboven; harde schijf: 500G of meer; met seriële poort: de verrichting van het controleinstrument; vertoning: 20 of meer LEIDENE LCD monitor, 1600*900-resolutie of hoger; vensters xp systeem.), één printer. Een reeks van testsoftware.
11. Uitgerust met vlakke en voelermaten: maatregelenwarpage.
12. Uitgerust met steekproefblikken


Eigenschappen
1. Het wordt verwerkt door CNC werktuigmachine, en de boogvorm is mooi en elegant. Het heeft de kenmerken van mooie roest en anticorrosief. Andere delen worden gemaakt van 45#-staal, oppervlakte dik gemaakt plateren/SUS304-roestvrij staal.
