Productinleiding

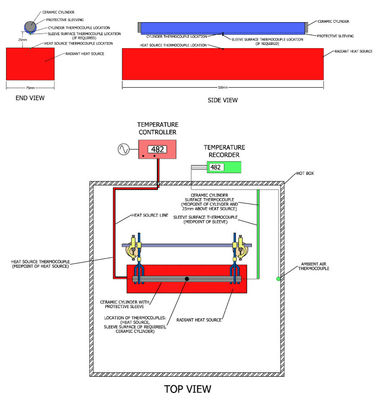

Deze banktest moet maatregelen de weerstand tegen stralingshittestroom toestaan van het isoleren van materialen in koker, buizenstelsel of band. De doeltreffendheid van de koker wordt bepaald door het temperatuurverschil van een zwarte ceramische cilinder en met en zonder beschermende koker te meten.

Samenstelling

Hete doos (bijlage 2)

Interne afmetingen van X.500-500 X.500 mm.

De structuur van het aluminiumprofiel met geïsoleerd paneel (roestvrij staal + isolatie + roestvrij staal), aan de bodem en de kanten.

Een openings en sluitend systeem moet op het hoogste gezicht worden verstrekt.

Een deur met een patrijspoort moet op het voorgezicht worden verstrekt.

De voeten moeten ook, van twee opties worden voorzien: voeten van 2-10 cm die op een lijst moeten worden geplaatst of voeten van 50-80 cm ter plaatse te plaatsen

Stralingshittebron (bijlage 3)

Stralende „Itech“ (712400) 1500W reeds beschikbaar bij GREMTEK - verstrek een omhulsel om stralend te houden en het achtergezicht te isoleren - Verordening via een sensor zonder contact op het centrum van stralend (KEYENCE voet-H50 - bijlage 4)

Thermokoppel K (bijlage 4)

K-type thermokoppelsonde met duidelijk paar - SV2000.

Beëindiging van de Compensed de mannelijke miniatuurschakelaar.

Regelgever/Registreertoestel of automatiseringssysteem

De regelgever moet de temperatuurverordening aangaande de oppervlakte van de hittebron toestaan.

De verordening moet via het thermokoppel zonder contact worden gedaan (zoals Keyence voet-H50K - bijlage 4).

Het registreertoestel of het automatiseringssysteem moet alle temperatuurmetingen (bronnen en k-Type thermokoppels) opslaan.

Deze gegevens moeten van om het even welke die PC gemakkelijk herwinbaar zijn aan het netwerk wordt aangesloten. De gegevensextractie kan via Excel worden verwerkt.

Het registreertoestel of het automatiseringssysteem moet toestaan te bepalen:

Welk thermokoppel de hittebron de opnamefrequentie controleert (voorbeeld: opnametemperatuur om de 1 of 5 seconden).

Verslagbegin en eindtijd (indien mogelijk)

Voeg commentaren (indien mogelijk) toe

Bepaal een naam voor de verbonden thermokoppels (als mogelijk)

Bekwaam om tot 12 k-Type te registreren stoppen de thermokoppels met MMK voor miniatuurschakelaars (bijlage 4)

Cilindersteun

Dit moet de cilinder op zijn einden kunnen stevig houden parallel met dit stralend volgens verschillende diameters.

De cilinderdemontage zou gemakkelijk moeten zijn om met zijn vervanging (testend met of zonder bescherming) te werk te gaan.

De afstand tussen het stralende gezicht en de stralende oppervlakte zou gemakkelijk regelbaar moeten zijn van 5 tot 100 mm.

Het plaatsende systeem zou aan aanpasbaar moeten kunnen andere steunen gebruiken dan cilinders. Bijvoorbeeld: platen, klantendelen,…

Dit plaatsende systeem moet aan gebruikssteunen buiten cilinders kunnen worden aangepast. B.v. plaat, klantendelen, enz.
