5% Calorimeter van de nauwkeurigheidsastm E1623 de Middenschaal

Midden de Schaalcalorimeter van ASTM E1623

1.Product inleiding

MiddendieSchaalcalorimeter, die wordt gebruikt om de verbrandingskenmerken van steekproeven verticaal te meten aan een specifieke stralingsbron worden blootgesteld

2.Technical parameters

• 2.1 het materiaal omvat een stralende plaat, een steekproefsteun - steun, een rookgasinzameling en de inzamelingssysteem van het steekproefgas, een gasanalyse en een gegeven - verwerkingssysteem, en een systeem van de gaslevering;
• 2.2 de stralende paneelsteun - de steun wordt gelast door een 50*50mm vierkante buis, en de oppervlakte is met een laag bedekt met een zwarte deklaag, die de levensduur kan effectief verhogen. De vierkante buis kan door koelwater worden gekoeld om thermische misvorming te verhinderen;
• 2.3 de stralingsplaat is samengesteld uit een bestand ceramische plaat op hoge temperatuur, en de oppervlakte kan een brand-vrije infrarode stralingsbron vormen, en de intensiteit is niet minder dan 50kw/m2;
• 2.4 de grootte van één enkele ceramische schijf is 95*158mm, vormen 4 stukken een module, vormen een totaal van 27 modules een stralingsbron met een grootte van 1524*1330mm;
• 2.5 uitgerust met proefbrander, die door het apparaat van de elektrische vonkontsteking wordt aangestoken;
• 2.6 elk zijn 3 modules individueel uitgerust met blazend apparaat, het apparaat van de aardgascontrole en Venturi-mixer;
• 2.7 de steekproefsteun - de steun wordt gelast door koolstofstaal, dat op hoge temperatuur kan weerstaan en stabiel steekproeven tot dikke 152mm steunen;
• 2.8 de steekproefsteun - de steun is geïnstalleerd op het karretje, en de teststeekproef kan snel per spoor worden geplaatst en ter plaatse worden verwijderd;
• 2.9 uitgerust met wegend apparaat, is de nauwkeurigheid zo laag zoals 1g;
• 2.10 uitgerust met een met water gekoelde beschermende dekking om de steekproef tegen een oppervlaktetemperatuur van 100°C minder dan te beschermen alvorens wordt blootgesteld aan straling, en kan zich van de met water gekoelde beschermende dekking binnen 2 seconden door een pneumatisch apparaat verwijderen;
• 2.11 uitgerust met een pyrometer om de oppervlaktetemperatuur van de stralende plaat, met een nauwkeurigheid zo te meten laag zoals 1℃;
• 2.12 elektrisch die het verwarmen draadontstekingsmechanisme, bij de bodem en bovenkant van de steekproef wordt, wordt de gebruikt geïnstalleerd om de teststeekproef aan te steken;
• 2.13 schmidt-Boelter de met water gekoelde meter van de hittestroom, die waaier 0-50kw/m2, nauwkeurigheid ±3% meet;
• 2.14 die het de kaliberbepalingspaneel van de hittestroom, van de plaat van de het siliciumzuurdekking van 740kg/m3, grootte 1000*1000*12.7mm, totale 25 de kaliberbepalingsgaten wordt van 5x5 schikte op de oppervlakte, wordt gebruikt gemaakt om stralingshitte te kalibreren die;

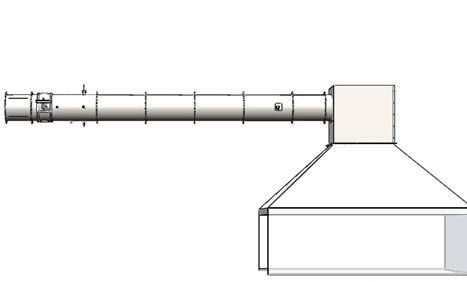

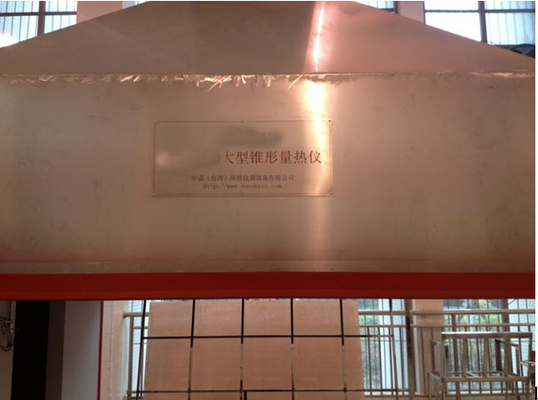

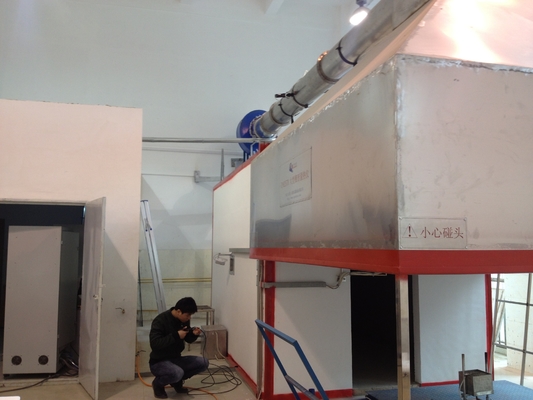

• 2.15 de kegelrookgascollector is direct geïnstalleerd boven de wegende lijst en de steekproef. De bodemgrootte is 2440mm*2440mm en de hoogte is 1000mm. De bovenkant van de kegelrookgascollector is een vierkant van 900mm*900mm*900mm. *900mm de staalplaat is geïnstalleerd in het hoogste vierkant om een rookgas te vormen homomixer;
• 2.16 de kortste lengte van de roestvrij staaluitlaatpijp is niet minder dan 5000mm, is de diameter 400mm, en beide einden zijn uitgerust met rookgas mengt apparaten;
• 2.17 het rookuitlaatsysteem heeft voldoende capaciteit om al die rookgas te verzamelen in de verbrandingstest wordt geproduceerd, is het uitlaatvolume van de ventilator onophoudelijk regelbaar, en de capaciteit van de rookuitlaat is niet minder dan 8000m3/h;
• 2.18 de uitlaatventilator is een centrifugaalventilator, wordt de binnentank gemaakt van roestvrij staal, is de temperatuur niet minder dan 300 graden, en de ventilator van de frequentieomzetting wordt gebruikt om de snelheid aan te passen;

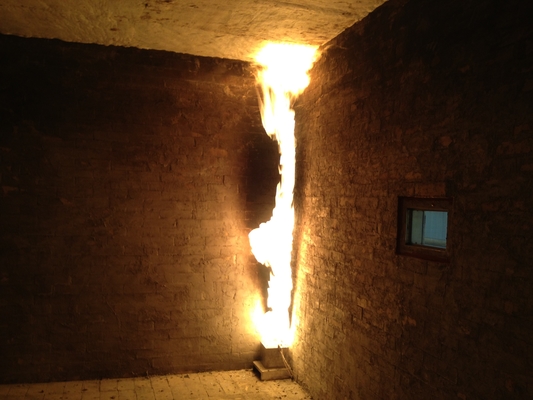

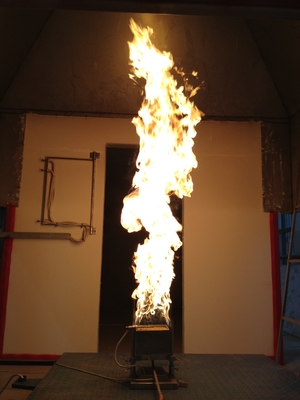

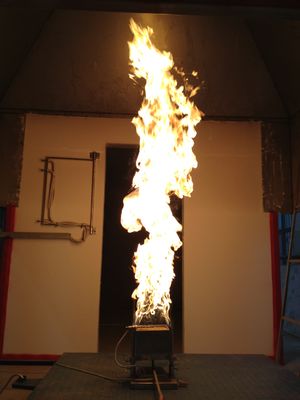

• 2.19 de ontsteking van de zandbakbrander keurt de methode van de oppervlakteontsteking goed, en gebruikt ontsteking en andere ontstekingsmethodes met het lage tarief van het ontstekingssucces niet.
• 2.20 het ingevoerde controlemechanisme van de massastroom, de waaier is 0g/s-7g/s, is de lezingsnauwkeurigheid niet minder dan 1,5%, en de maximumoutputmacht is 300KW;
• 2.21 een pijp met een lengte van 500mm heeft drie ingebouwde thermokoppels, en het standpunt van de thermokoppelinstallatie is minstens 400mm vanaf de collector;
• 2.22 de pijpleiding met een lengte van 2155mm in het uitvoerige metingsgebied is uitgerust met een druksonde, drie thermokoppels, en een de sondeapparaat van de gasbemonstering;
• 2.23 het systeem van de rookgasbemonstering, die uit roetfilters bestaan, koude vallen, drogende kolommen, pompen en afval vloeibare regelgevers, zou efficiënte inzameling van rookgassteekproeven en verwijdering van afvalvloeistof moeten kunnen verzekeren;
• 2.24 ingevoerde diafragmapomp, stroomtarief: 33L/min, vacuüm: 700 ㎜Hg, druk: 2.5 bar;
• 2.25 het filterhoofd van de Amerikaanse PARKER-roetfilter wordt gemaakt van stevige PTFE, met de filter binnen materiaal van 0.5um PTFE;
• 2.26 het filterhoofd van de vochtigheidsfilter wordt gemaakt van stevige PTFE, en de bodemvloeistof kan door de val worden afgevoerd;
• 2.27 compressortype condensator, het koelen capaciteit 320KJ/h, de stabiliteit van het dauwpunt 0,1 graden, de statische verandering 0.1K, beschermingsrang IP20 van het dauwpunt;
• 2.28 ingevoerde rotameter met een waaier van 0-1L/min.
• 2.29 drie OMEGA thermokoppels, die 0.5mm gepantserde diameter zijn isoleerden k-Type thermokoppels. De contacten zouden op een cirkelboog moeten worden gevestigd met een straal van mm (van 87±5) van de as, met een inbegrepen hoek van 120 °;
• 2.30 twee reeksen bidirectionele sondes worden verbonden aan ingevoerde druksensoren met een waaier van minstens (0-100) Pa en een nauwkeurigheid van ±2Pa. De reactietijd van 90%-output van de druksensor bedraagt het meeste 1s;
• 2.31 de sonde van de gasbemonstering wordt verbonden aan de gasregelgever en de analysator van het de inhamgas van O2 en Co2-. De nauwkeurigheid van de zuurstofanalysator is 0,02%, en de reactietijd is neen meer dan 12 seconden;
• 2.32 de ingevoerde zuurstofanalysator zou van paramagnetisch type moeten zijn en kan minstens 16%-21% (V/V) 02 meten. De reactietijd van de zuurstofanalysator geen 12s moeten zou overschrijden. Binnen 30min, de afwijking en het lawaai van de analysator neen meer dan 100×10-6. De output van de analysator aan het gegevensverzamelingsysteem een maximumresolutie van 100×10-6 moeten zou hebben;
• 2.33 de ingevoerde kooldioxideanalysator zou het type van IRL moeten zijn en kan Co2 met een concentratie van minstens 0%-10% meten, en de lineariteit van de analysator zou minstens 1% van het hoogtepunt moeten zijn - schaal. De reactietijd van de analysator zou geen 12s moeten overschrijden. De output van de analysator aan het gegevensverzamelingsysteem een maximumresolutie van 100×10-6 moeten zou hebben;
• 2.34 het optische verminderingssysteem is een gloeiend licht type, dat geïnstalleerd op de zijpijp van de rookuitlaatpijp met flexibele gezamenlijk is en de volgende apparaten omvat:
• 2.35 de lamp is een gloeilamp en bij een kleurentemperatuur van K. (van 2900±100) gebruikt. De voeding is een stabiele gelijkstroom, en de huidige schommelingswaaier is binnen ±0.5% (met inbegrip van temperatuur, op korte termijn en op lange termijn stabiliteit);
• 2.36 lenssysteem, wordt gebruikt om licht in een parallelle straal met een diameter van minstens 20mm te concentreren die. Het lichtgevende gat van de fotocel zou op het steunpunt van de lens voor het moeten worden gevestigd, en zijn diameter (d) zou van de brandpuntsafstand (f) van de lens moeten afhangen zodat d/f minder dan 0,04 is;
• 2.37 de detector en de ingevoerde sonde van de siliciumfotodiode, de foto-elektrische opsporingsruimte hebben 0,1% lineaire stabiliteit, de waaier van de 10 beetjemeting, is spectrale distributieresponsivity van siliciumfotodiode verenigbaar met Cie (verlichtingskromme), kan standaardfunctie V (γ) minstens ±5% nauwkeurigheid bereiken;
• 2.38 de 90%-reactietijd van het optische verminderingssysteem geen 3s moeten zou overschrijden;
• 2.39 het gegevensverzamelingsysteem (aan automatisch verslaggegevens wordt gebruikt), voor O2 en Co2, de nauwkeurigheid is minstens 100×10-6 (0,01%), voor temperatuurmeting, is de nauwkeurigheid 0.5℃, voor alle andere instrumenten, volledige de outputwaarde 0,1% van het instrument van 0.1S voor tijd die. Keur de aanwinstenmodule goed van Taiwan Advantech;
• 2.40 het gegevensverzamelingsysteem registreert en slaat de volgende relevante waarden op minstens elke 3s:
• Tijd, s;
• Het tarief die van de massastroom van propaangas door de brander, mg/s overgaan;
• Het drukverschil van de tweerichtingssonde, Pa;
• O2 concentratie, (de lucht van V oxygen/V) %;
• Co2-concentratie, (V-koolstofdioxide/v lucht) %;
• De three-point temperatuurwaarde van het uitvoerige metingsgebied, K.
• 2.41 standaardtestsoftware, met inbegrip van diverse sensorkaliberbepaling, systeemkaliberbepaling, en softwareinterface voor technische instructies.
