| 1. 1. Het systeem van de rookgasdatatransportbesturing |
| Index |
Punt |
Technische indicatoren en parameters |
| 1.1 |

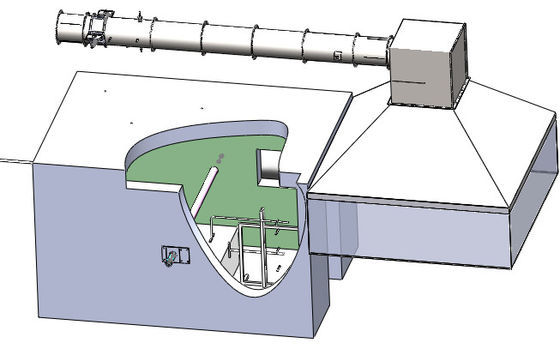

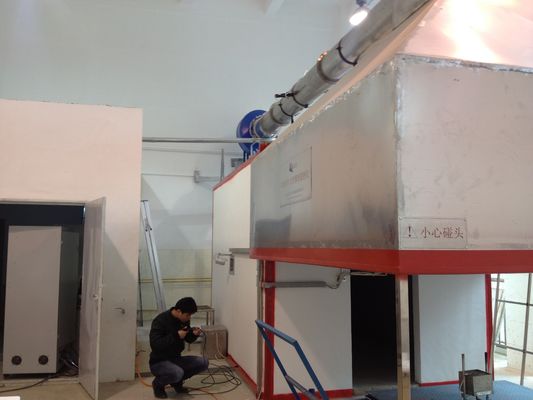

Dampkap |
Direct geïnstalleerd boven het openen van de kamer van de verbrandingstest, 1.8~2.0 meters boven de grond, is de bodemgrootte 2440*2440mm, is de hoogte 1000mm, en het materiaal is SS304; |
| 1.2 |
Rookgas homomixer |
De installatie en de kegelvormige rook die kap verzamelen direct hierboven, de grootte zijn 900*900*900mm, zijn twee 900*500-roestvrij staalplaten binnen geïnstalleerd, en één kant wordt geopend met een φ400 openend om met de pijp te verbinden, is het materiaal SS304; |
| 1.3 |
Rookuitlaatpijp |
φ is 400mm, lengte 5000mm, uit verscheidene die secties wordt samengesteld, door flens worden verbonden en de bestand verzegelende ring op hoge temperatuur, beide einden is geïnstalleerd met rookgas mengt apparaat, is het materiaal SS304 die; |
| 1.4 |
Uitlaatventilator |
De centrifugaaluitlaatventilator, wordt de binnentank gemaakt van roestvrij staal, kan rookgas op hoge temperatuur weerstaan niet minder dan 300℃, en het luchtvolume wordt steplessly aangepast door de frequentieconvertor; |
| Het rookuitlaatsysteem volstaat voor al die rook door de mobiele test van de telefoonverbranding wordt geproduceerd, en de capaciteit van de rookuitlaat is niet minder dan 8000m ³ /h; |
| 2. 2. Uitvoerige metingssectie |
| 2.1 |
Uitvoerige Metingssectie |
Een sectie van de roestvrij staalpijp met een lengte van 2155mm en een diameter van 400mm, van SS304 wordt, met druk, temperatuur, lichte weg, bemonstering en andere sensoren wordt uitgerust gemaakt die; |
| 2.2 |
Druk ontdekkend apparaat |
De bidirectionele die sonde, van roestvrij staal wordt gemaakt, in het centrum van de pijpleiding wordt geïnstalleerd, de voor en achterkamers worden verbonden aan de sensor van het drukverschil door de PTFE-buis om het drukverschil in de pijpleiding te ontdekken; |
| De differentiële druksensor is geïnstalleerd op de steun van de uitvoerige metingssectie om ervoor te zorgen dat de differentiële druklezing een korte vertraging en geen verlies heeft, en de T90-reactietijd is minder dan 3 seconden |
| De druksensor, waaier is 0-2000Pa, nauwkeurigheid ±5Pa; |
| 2.3 |
Temperatuur ontdekkend apparaat |
Keur Amerikaans Omega thermokoppel, diameter 0.5mm, gepantserd isolatietype K thermokoppel goed dat CEI-aan vereisten voldoet; |
| Waaier 0-1000℃, nauwkeurigheid 0.1℃; |
| 2.4 |
Optisch weg meetinstrument |
Het optische verminderingssysteem is een gloeiend licht type |
| 2.5 |
De inzamelingsapparaat van het steekproefgas |
De lamp is een gloeilamp en gebruikt bij een kleurentemperatuur van K. (van 2900±100). De voeding is een stabiele gelijkstroom |
| 3. Gas en zijn controlesysteem |
| 3.1 |

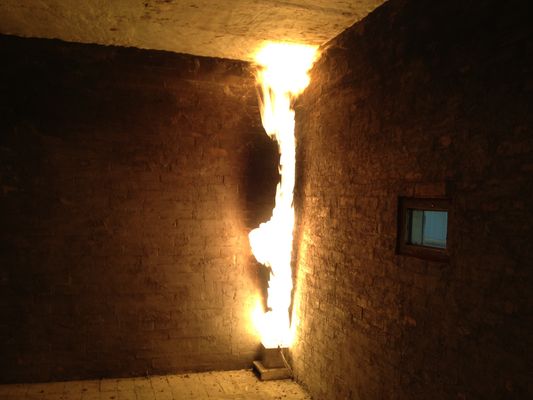

Brander |
Detector en de ingevoerde sonde van de siliciumfotodiode |
| Het optische verminderingssysteem is een gloeiend licht type |
| De lamp is een gloeilamp en gebruikt bij een kleurentemperatuur van K. (van 2900±100). De voeding is een stabiele gelijkstroom |
| 3.2 |
Ontstekingsapparaat |
Het lenssysteem wordt gebruikt om het licht in een parallelle straal met een diameter van minstens 20mm te condenseren. Het lichtgevende gat van de fotocel zou op het steunpunt van de lens voor het moeten worden gevestigd |
| Detector en de ingevoerde sonde van de siliciumfotodiode |
| Het optische verminderingssysteem is een gloeiend licht type |
| 3.3 |
Datatransportbesturing van het verbrandings de hoofdgas |
De lamp is een gloeilamp en gebruikt bij een kleurentemperatuur van K. (van 2900±100). De voeding is een stabiele gelijkstroom |
| Het lenssysteem wordt gebruikt om het licht in een parallelle straal met een diameter van minstens 20mm te condenseren. Het lichtgevende gat van de fotocel zou op het steunpunt van de lens voor het moeten worden gevestigd |
| Detector en de ingevoerde sonde van de siliciumfotodiode |
| 3.4 |

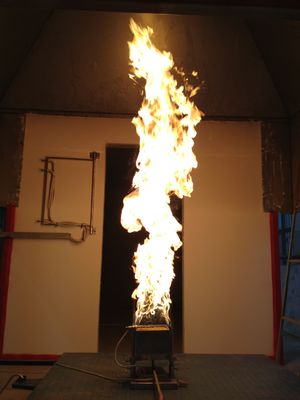

Gekalibreerde zandbrander |
Het optische verminderingssysteem is een gloeiend licht type |
| De lamp is een gloeilamp en gebruikt bij een kleurentemperatuur van K. (van 2900±100). De voeding is een stabiele gelijkstroom |
| 3.5 |
Gekalibreerde gasdatatransportbesturing |
Gebruikend Amerikaanse Alicat-massadebietmeter, is het middel propaan, is de waaier 0-7g/s, is de nauwkeurigheid ± (0.8%rdg+0.2%F.S.), is de reactietijd 0.1s, en de maximumkaliberbepalingsvlam is 300kw; |
| De stroom van het kaliberbepalingsgas wordt gecontroleerd door software, die de gestapte bron van de kaliberbepalingsvlam met 75kw/160kw-output kan automatisch controleren; |
| 3.6 |
Controlesysteem |
Omronplc wordt gebruikt die de gasstroom te controleren, met een gas afgesneden apparaat wordt uitgerust, dat veilig en betrouwbaar is; |
| Afzonderlijke configuratie van de doos van de gascontrole, veilig en geschikt voor verrichting en onderhoud; |
| 4. 4. Het systeem van de rookgasbehandeling |
| 4.1 |
Rookgasfiltratie |
Uitgerust met een filterapparaat in drie stadia, filtratie op lange termijn van stof in het rookgas:
De eerste katoenen van de rangglasvezel ruwe filter, filter grote deeltjes carbide in het rookgas, en het filtermateriaal kan snel worden vervangen;
De filter van tweede rang Amerikaanse Parker, het filterelement is PTFE, is de precisie 2μm, kan het filterelement snel worden gedemonteerd en worden vervangen;
PTFE-de membraanfiltratie in drie stadia, met een nauwkeurigheid van 0.5μm, sneed effectief vochtigheid af;
|
| 4.2 |
Koude val |
Het type van compressiepomp koude val, het koelen capaciteit 320KJ/h, de nauwkeurigheid 0.1℃, statische zelf-begint en onderhoud-vrij verandering 0.1K van de temperatuurcontrole; |
| 4.3 |
Stoomval |
Voer automatisch het koeldiewater af door de koude val, vrij van onderhoud wordt geproduceerd; |
| 4.4 |
Drogende kolom |
Gebruikt om de overblijvende waterdamp in het steekproefgas te drogen, kan het snel met het drogende middel worden gedemonteerd en worden vervangen; |
| 4.5 |
Bemonsteringspomp |
De Duitse vacuüm de bemonsteringspomp van KNF, met een bemonsteringscapaciteit van 16L/min, kan onophoudelijk output een bemonsteringsdruk van 50KPa, met hoge luchtstrakheid, trilling met geringe geluidssterkte en lage; |
| 4.6 |
Rotameter |
Ingevoerde rotameter met een waaier van 0-1.5L/min, die de het gasstroom van de outputsteekproef kan stabiliseren en de metingsfout verminderen die door de schommeling van de gasstroom wordt veroorzaakt; |
| 5. De analysesysteem van de gasconcentratie |
| 5.1 |
Gasanalysator |
Gebruikend de Duitse analysator van ABB EL3020, paramagnetische O2-concentratieanalyse, metingswaaier 0-21%, nauwkeurigheid 0,01%, reactietijd neen dan meer 12s, afwijking en lawaai binnen 30min van de analysator neen dan meer 100ppm;
Lineaire afwijking: ≤1%F.S.;
Herhaalbaarheid: ≤0.5F.S.;
Nul drijvende regen: ≤1%F.S./7D;
Beginnende tijd: ≤30min;
|
| Gebruikend de Duitse analysator van ABB EL3020, het type CO/CO2 van IRL concentratieanalyse, die waaierco meten: 0-1%, nauwkeurigheid 0,01%, Co2: 0-10%, nauwkeurigheid 0,01%, en de reactietijd overschrijdt geen 12s. |
| 6. Gegevensverzamelingsysteem |
| 6.1 |
Aanwinstenmodule |
Het gebruiken van Advantech-aanwinstenmodule,
De de inzamelingsnauwkeurigheid van de gasconcentratie is 100×10-6;
De nauwkeurigheid van de temperatuurinzameling is 0.1℃;
De de inzamelingsnauwkeurigheid van het drukverschil is 0.1Pa;
De nauwkeurigheid van de tijdaanwinst is 0.1s;
Andere signalen zijn 0,1% van de volledige outputwaarde;
|
| 6.2 |
gegevensverzameling |
Het systeem registreert en slaat de volgende gegevens op minstens elke 3s:
Het drukverschil van de tweerichtingssonde, Pa; pijptemperatuur, K;
O2 concentratie, %;
Co-concentratie, %;
Co2-concentratie, %;
Het tarief van de massastroom van propaan, mg/s;
Tijd, s;
|
| 7. Standaard werkende software |
| De standaard werkende software omvat de volgende functies: |
| 7.1 |
Systeemstatus controle |
Lees de status en signaalwaarde van elke sensor in het systeem; |
| 7.2 |
Sensorkaliberbepaling |
Sensorkaliberbepaling voor temperatuur, winddruk, lichte weg, concentratieanalyse, enz. |
| 7.3 |
Systeemkaliberbepaling |
Standaard de kaliberbepalingsprocedure van de systeemstap; |
| 7.4 |
Standaard gebruiksprocedure |
Standaardtest gebruiksprocedures; |
| 7.5 |
Rapportoverzicht |
Van de onbewerkte gegevenstoegang en uitvoer testrapport; |
| 7. Ander hulpmateriaal |
| 7.1 |
video |
Video van toelatingstest; |
| 7.2 |
Verzameling |
Gebruikt die de kracht te bevestigen door het belangrijkste verbrandingshoofd wordt uitgeoefend op de oppervlakte van de matras; |
| 7.3 |
PC-Computer |
Verbeteren de AdvanTech industriële computer en de geïntegreerde gegevensverzamelinginterface de stabiliteit van systeemverrichting. |
