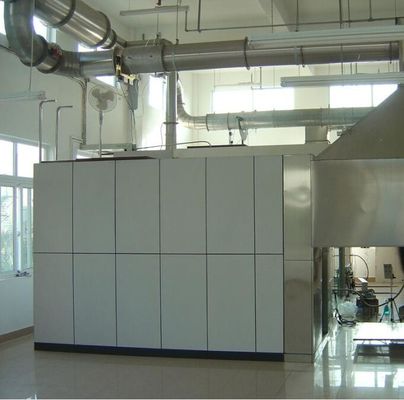

16 CFR1633 de Emissiemeetapparaat van de Matrashitte met Twee Indicatoren

16 CFR1633 de Emissiemeetapparaat van de Matrashitte met Twee Indicatoren

  • 16 CFR1633 de Emissiemeetapparaat van de Matrashitte met Twee Indicatoren
16 CFR1633 de Emissiemeetapparaat van de Matrashitte met Twee Indicatoren
Productdetails:
Plaats van herkomst: CHINA
Merknaam: SKYLINE
Certificering: CE
Modelnummer: SL-CFR
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 eenheid
Prijs: negotiated
Verpakking Details: Triplexgeval
Levertijd: 35 werkdagen
Betalingscondities: T/T
Levering vermogen: 1 eenheidsmaand
Contact
Gedetailleerde productomschrijving
Matras: Brandende Testapparaten Norm: 16CFR 1633
Gasanalysator: Servomex massadebietmeter: waaier 0-450mg/s, nauwkeurigheid ± (0.8%rdg+0.2%F.S.)
Gekalibreerde gasdatatransportbesturing: de waaier is 0-7g/s, is de nauwkeurigheid ± (0.8%rdg+0.2%F.S.) Rotameter: een waaier van 0-1.5L/min
Hoog licht:

De Emissiemeetapparaat van de matrashitte

,

16 CFR1633 het Meetapparaat van de Hitteemissie

,

16 CFR1633 Brandbaarheid het Testen Materiaal



16 CFR1633 de Emissiemeetapparaat van de Matrashitte



Productinleiding

Van de de Matrashitte van CFR 1633 de Emissiemeetapparaat. Twee indicatoren zouden moeten worden geplaatst om de verspreiding van vlam op de matras of de matrasreeks te beperken. Deze twee indicatoren zijn: de hoogste die matras/de matras tijdens de 30 minieme testtijd de piekhitteversie wordt geplaatst moet niet 200 kilowatts (kW) overschrijden, en de totale hitteversie moet niet 15 megajoule (MJ) tijdens de eerste 10 minuten van de test overschrijden.





Parameterconfiguratie

  1. Het controlemechanismesysteem van de rookgasstroom
Index punt Technisch en specificatie
1.1 Dampkap Direct geïnstalleerd boven het openen van de kamer van de verbrandingstest, 1.8~2.0 meters boven de grond, is de bodemgrootte 2440*2440mm, is de hoogte 1000mm, en het materiaal is SS304;
1.2 Rookgas homomixer De installatie en de kegelvormige rook die kap verzamelen direct hierboven, de grootte zijn 900*900*900mm, zijn twee 900*500-roestvrij staalplaten binnen geïnstalleerd, en één kant wordt geopend met een φ400 openend om met de pijp te verbinden, is het materiaal SS304
1.3 Rookuitlaatpijp φ is 400mm, lengte 5000mm, uit verscheidene die secties wordt samengesteld, door flens worden verbonden en de bestand verzegelende ring op hoge temperatuur, beide einden is geïnstalleerd met het apparaat van de rookgasgelijkmaking, is het materiaal SS304 die;
1.4 Uitlaatventilator De centrifugaaluitlaatventilator, wordt de binnentank gemaakt van roestvrij staal, kan rookgas op hoge temperatuur weerstaan niet minder dan 300℃, en het luchtvolume wordt steplessly aangepast door de frequentieconvertor
Het rookuitlaatsysteem volstaat voor al die rook door de mobiele test van de telefoonverbranding wordt geproduceerd, en de capaciteit van de rookuitlaat is niet minder dan 8000m ³ /h;
2. Uitvoerige metingssectie
2.1 Uitvoerige metingssectie Een sectie van de roestvrij staalpijp met een lengte van 2155mm en een diameter van 400mm, van SS304 wordt gemaakt, is uitgerust met sensoren zoals druk, temperatuur, lichte weg, en bemonstering die;
2.2 Druk ontdekkend apparaat De bidirectionele die sonde, van roestvrij staal wordt gemaakt, is geïnstalleerd in het centrum van de pijpleiding, en de voor en achterkamers worden verbonden met de sensor van het drukverschil door de PTFE-buis om het drukverschil in de pijpleiding te ontdekken;
De differentiële druksensor is geïnstalleerd op de steun van de uitvoerige metingssectie om ervoor te zorgen dat de differentiële druklezing een korte vertraging en geen verlies heeft, en de T90-reactietijd is minder dan 3 seconden
De druksensor, waaier is 0-2000Pa, nauwkeurigheid ±5Pa;
2.3 Temperatuur ontdekkend apparaat Keur Amerikaans Omega thermokoppel, diameter 0.5mm, gepantserd isolatietype K thermokoppel goed dat CEI-aan vereisten voldoet;
Waaier 0-1000℃, nauwkeurigheid 0.1℃
2.4 Optisch weg meetinstrument

Het optische verminderingssysteem is een gloeiend licht type, dat geïnstalleerd op de uitvoerige metingssectie met een flexibele schakelaar is en de volgende apparaten omvat: De lamp is een gloeilamp en gebruikt bij een kleurentemperatuur van K. (van 2900±100). De voeding is een stabiele gelijkstroom, en de huidige schommelingswaaier is binnen ±0.5% (met inbegrip van temperatuur, op korte termijn en op lange termijn stabiliteit);

Het lenssysteem wordt gebruikt om het licht in een parallelle straal met een diameter van minstens 20mm te condenseren. Het lichtgevende gat van de fotocel zou op het steunpunt van de lens voor het moeten worden gevestigd, en zijn diameter (d) zou van de brandpuntsafstand (f) van de lens moeten afhangen zodat d/f minder dan 0,04 is;

De detector en de ingevoerde sonde van de siliciumfotodiode, photodetectionkamer hebben 0,1% lineaire stabiliteit, de waaier van de 10 beetjemeting, is spectrale distributieresponsivity van siliciumfotodiode verenigbaar met Cie (verlichtingskromme), en standaardfunctie V (γ) kan minstens ±5% nauwkeurigheid bereiken;

De 90%-reactietijd van het optische verminderingssysteem overschrijdt geen 3s;

2.5 De inzamelingsapparaat van het steekproefgas De de bemonsteringsbuis van de buis doordringende die test, van SS304 wordt gemaakt, heeft een afneembaar ontwerp om de verwijdering van carbide te vergemakkelijken in de bemonsteringsbuis worden geaccumuleerd en de tijd van de systeemvertraging te verminderen die
2. Gas en zijn controlesysteem
3.1 Brander De speciale t-Brander voor matras het branden is samengesteld uit hoofd en zijbranders. Het is geïnstalleerd en uitgerust op een mobiel karretje met standaardgewichten en voeten. De hoogte van het t-Brander hoofd is regelbaar en het materiaal is SS304;
3.2 Ontstekingsapparaat De lange methode van de open vlamontsteking wordt goedgekeurd, is de verre ontsteking mogelijk, veilig en het tarief van het ontstekingssucces is niet minder dan 99%;
De belangrijkste en zijverbrandingshoofden zijn uitgerust met een lang apparaat van de open vlamontsteking, en het apparaat is afzonderlijk uitgerust met een pijp van de gaslevering, die niet de stroom van het verbrandingshoofd beïnvloedt en individueel door een naaldklep kan worden aangepast;
Uitgerust met een ontstekingsapparaat om een lange open vlam, zonder handontsteking, brandkast en afstandsbediening aan te steken;
3.3 Datatransportbesturing van het verbrandings de hoofdgas De belangrijkste en zijbranders zijn respectievelijk uitgerust met de meters van de massastroom om de propaanstroom te controleren;
Keur Amerikaanse Alicat-massadebietmeter goed, is het middel propaan, waaier 0-450mg/s, nauwkeurigheid ± (0.8%rdg+0.2%F.S.), reactietijd 0.1s;
De gasstroom wordt gecontroleerd door software, en de vlamtijd wordt automatisch gecontroleerd;
3.4 Gekalibreerde zandbrander Gekalibreerde zandbrander
Uitgerust met het lange apparaat van de open vlamontsteking en het apparaat van de elektrische vonkontsteking, is de verre ontsteking mogelijk, veilig en hoog succestarief;
3.5 Gekalibreerde gasdatatransportbesturing Gebruikend Amerikaanse Alicat-massadebietmeter, is het middel propaan, is de waaier 0-7g/s, is de nauwkeurigheid ± (0.8%rdg+0.2%F.S.), is de reactietijd 0.1s, en de maximumkaliberbepalingsvlam is 300kw;
De stroom van het kaliberbepalingsgas wordt gecontroleerd door software, die de gestapte bron van de kaliberbepalingsvlam met output 75kw/160kw kan automatisch controleren;
3.6 Controlesysteem PLC van gebruiksomron die de gasstroom te controleren, met een gas wordt uitgerust sneed apparaat af, veilig en betrouwbaar;
Afzonderlijke configuratie van de doos van de gascontrole, veilig en geschikt voor verrichting en onderhoud;
  1. Het systeem van de rookgasverwerking
4.1 Rookgasfiltratie

Uitgerust met een filterapparaat in drie stadia, filtratie op lange termijn van stof in het rookgas:

De eerste katoenen van de rangglasvezel ruwe filter, filter grote deeltjes carbide in het rookgas, en het filtermateriaal kan snel worden vervangen;

De tweedeklas Amerikaanse Parker-filter, het filterelement is PTFE, is de precisie 2μm, en het filterelement kan snel worden verwijderd en worden vervangen;

PTFE-de membraanfiltratie in drie stadia, met een nauwkeurigheid van 0.5μm, sneed effectief vochtigheid af;

4.2 Koude val Het type van compressiepomp koude val, het koelen capaciteit 320KJ/h, de nauwkeurigheid 0.1℃, statische zelf-begint en onderhoud-vrij verandering 0.1K van de temperatuurcontrole,
4.3 Stoomval Voer automatisch het koeldiewater af door de koude val, vrij van onderhoud wordt geproduceerd;
4.4 Drogende kolom Gebruikt om de overblijvende waterdamp in het steekproefgas te drogen, kan het snel met het drogende middel worden gedemonteerd en worden vervangen
4.5 Bemonsteringspomp De Duitse vacuüm de bemonsteringspomp van KNF, met een bemonsteringscapaciteit van 16L/min, kan onophoudelijk output een bemonsteringsdruk van 50KPa, met hoge luchtstrakheid, trilling met geringe geluidssterkte en lage
4.6 Rotameter Ingevoerde rotameter met een waaier van 0-1.5L/min, die de het gasstroom van de outputsteekproef kan stabiliseren en de metingsfout verminderen die door de schommeling van de gasstroom wordt veroorzaakt;
3. De analysesysteem van de gasconcentratie
5.1 Gasanalysator (Servomex)

De ingevoerde O2-analysator, paramagnetische O2-concentratieanalyse, metingswaaier 0-21%, nauwkeurigheid 0,01%, reactietijd neen dan meer 12s, analysatorafwijking en maakt neen meer dan 100ppm binnen 30min ruchtbaar;

Lineaire afwijking: ≤1%F.S.;

Herhaalbaarheid: ≤0.5F.S.

Nul drijvende regen: ≤1%F.S./7D;

Beginnende tijd: ≤30min;

Ingevoerde CO/CO2-analysator, het type CO/CO2 van IRL concentratieanalyse, die waaierco meten: 0-1%, nauwkeurigheid 0,01%, Co2: 0-10%, nauwkeurigheid 0,01%, en de reactietijd overschrijdt geen 12s.
3. Gegevensverzamelingsysteem
6.1 Aanwinstenmodule

Het gebruiken van Advantech-aanwinstenmodule,

De de inzamelingsnauwkeurigheid van de gasconcentratie is 100×10-6;

De nauwkeurigheid van de temperatuurinzameling is 0.1℃;

De de inzamelingsnauwkeurigheid van het drukverschil is 0.1Pa;

De nauwkeurigheid van de tijdaanwinst is 0.1s;

Andere signalen zijn 0,1% van de volledige outputwaarde;

6.2 gegevensverzameling

Het systeem registreert en slaat de volgende gegevens op minstens elke 3s:

Het drukverschil van de tweerichtingssonde, Pa;

Pijptemperatuur, K;

O2 concentratie, %;

Co-concentratie, %;

Co2-concentratie, %;

Het tarief van de massastroom van propaan, mg/s

Tijd, s

7. Standaard werkende software
De standaard werkende software omvat de volgende functies
7.1 Systeemstatus controle Lees de status en signaalwaarde van elke sensor in het systeem;
7.2 Sensorkaliberbepaling Sensorkaliberbepaling voor temperatuur, winddruk, lichte weg, concentratieanalyse, enz.
7.3 Systeemkaliberbepaling 16CFR1633 standaard de kaliberbepalingsprocedure van de systeemstap
7.4 Standaard gebruiksprocedure 16CFR1633 standaardverrichtingsprocedure
7.5 Rapportoverzicht Van de onbewerkte gegevenstoegang en uitvoer testrapport
7. Ander hulpmateriaal
7.1 Het kader van de steekproeftest Gelast door 38mm staalhoekstaal, is de grootte 1900*990*115mm
7.2 Plaats die 1 bewerken Gebruikt om de verticale positie van de matras en het testkader te bevestigen, is het materiaal SS304
7.3 Plaats die 2 bewerken Gebruikt die de afstand tussen het verbrandingshoofd en de matras te bevestigen, van aluminiumlegering wordt gemaakt
7.4 video Video van toelatingstest
7.5 De schaal van de trekkrachtkracht Gebruikt die de kracht te bevestigen door het belangrijkste verbrandingshoofd wordt uitgeoefend op de oppervlakte van de matras
7.6 Desktoppc Verbeteren de AdvanTech industriële computer en de geïntegreerde gegevensverzamelinginterface de stabiliteit van systeemverrichting.
