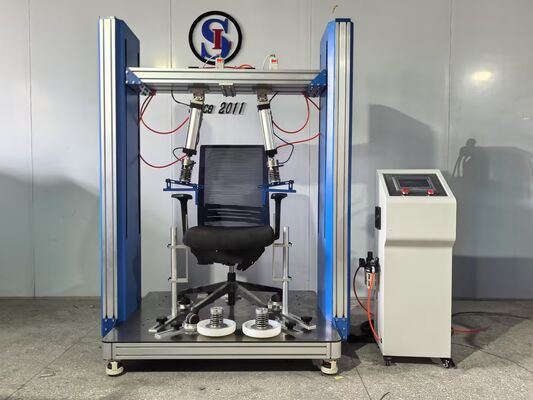

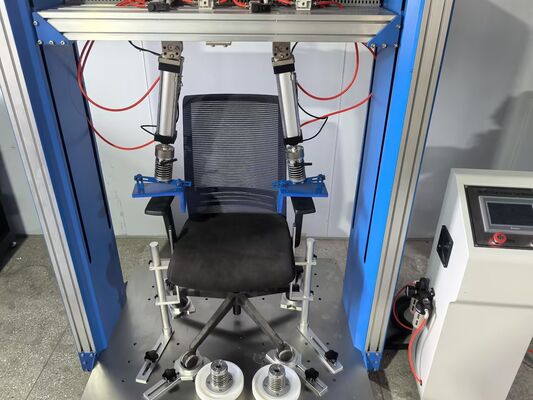

PLC BIFMA X5.1 Stoelarm- en beenmeter statische testmachine vermoeidheidstestmachine

• Basisafmeting: 1,5m (B) * 2m (L) * 2m (H)
• Verticale Stijlen: 2 eenheden, 1,5m hoogte
• Dwarsbalk: 1 eenheid, gemotoriseerde hoogteverstelling

• Pneumatisch katrolsysteem voor duw-/trekoperaties
• Hoogteverstelling: 500-1500 mm
• Minimale horizontale afstand: 30 mm (instelbaar)
• Timer: 1 minuut trekken / 1 minuut duwen cyclus

• Gebruikt hetzelfde katrolsysteem onder de armleuning
• Minimale verticale afstand: 30 mm (instelbaar)
• Timer: 1 minuut neerwaartse verticale kracht

• Kabel/band katrolsysteem voor 50.000 cycli
• Hoogteverstelling: 500-780 mm
• 6-cijferige tellerbesturing
• Snelheid: 10-30 cycli/minuut

• Kabel/band katrolsysteem voor 10.000 cycli
• Flexibele positionering op platform
• 6-cijferige teller
• Snelheid: 10-30 cycli/minuut

• Cilindertype: Dubbelwerkende cilinder
• Maximale Kracht: 2000 Newton
• Luchttoevoer: minimaal 6 bar

• AAN/UIT-bediening
• LCD-display voor krachtmeter, snelheid, cyclus en tijd
• Krachtdetectie om overbelasting te voorkomen
• Krachtselector voor vooraf bepaalde testkrachten
• Luchtregelaar met drukindicator

• Noodstopfunctie met pneumatische cilinderintrekking
• Automatische uitschakeling bij falen van het testmonster
• Bescherming tegen mechanische schade
• Veiligheidsstop bij stroomonderbreking
• Automatische uitschakeling bij voltooiing van de cyclus

• ANSI/BIFMA X5.1-2011 11.4 Voorhoekbelasting-Gemak Test-Cyclisch-Excentrisch
• ANSI/BIFMA X5.1-2011 18 Poot Sterkte Test - Voor- en Zijtoepassing
• ANSI/BIFMA X5.1-2011 20 Voetensteun Duurzaamheidstest-Verticaal-Cyclisch
• ANSI/BIFMA X5.1-2011 21 Arm Duurzaamheidstest - Cyclisch

Veelgestelde Vragen

1. Waarvoor wordt deze apparatuur gebruikt?
Deze tester evalueert stoelarmleuningen, poten en voetensteunen op statische sterkte en vermoeidheidsduurzaamheid. Het simuleert realistische belastingen om ervoor te zorgen dat zitproducten voldoen aan de BIFMA X5.1-vereisten voordat ze op de markt komen.

2. Aan welke normen voldoet het?
Het voldoet aan ANSI/BIFMA X5.1-2011, specifiek testmethoden 11.4 (voorhoekbelasting), 18 (pootsterkte), 20 (voetensteun duurzaamheid) en 21 (arm duurzaamheid).

3. Welke soorten stoelen kunnen worden getest?
De machine is geschikt voor de meeste kantoor- en commerciële zitmeubelen met armleuninghoogtes van 500 tot 780 mm. Het verstelbare bevestigingssysteem maakt verschillende stoelframeontwerpen en -maten mogelijk.

4. Hoe werkt de krachttoepassing?
Er worden twee systemen gebruikt: een pneumatisch katrolsysteem voor statische sterkte tests (duw-/trek- en verticale krachten) en een kabel/band systeem voor dynamische duurzaamheidstests tot 50.000 cycli.

5. Welke veiligheidsvoorzieningen zijn inbegrepen?
Noodstop met cilinderintrekking, overbelastingsdetectie, bescherming tegen mechanische schade, stop bij stroomonderbreking en automatische uitschakeling bij falen van het monster of voltooiing van de cyclus.

6. Wat zijn de vereisten voor stroom- en luchttoevoer?
De machine vereist een 1Φ, AC220V, 3A stroomvoorziening en minimaal 6 bar perslucht voor het pneumatische systeem.
