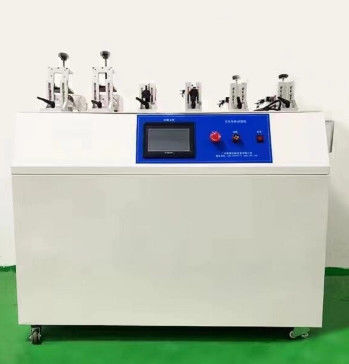

AC220V / 50Hz aangepaste multi-station zes stations schakelaar uithoudingsvermogen tester speelgoed testmachine

Deze tester is ontworpen overeenkomstig de overeenkomstige bepalingen van GB2099.1, GB17465.1, GB15092.1, en wordt gebruikt voor het testen van de levensduurtestapparatuur van schakelaarproducten voor huishoudelijk en soortgelijk gebruik.

En verbonden met de laadbak om de elektrische levensduur te testen van stekkers en stopcontacten en koppelingen en toestelschakelaars.

Het is noodzakelijk dat apparatuur voor kwaliteitscontrole en kwaliteitsinspectie wordt getest door de afdeling kwaliteitsinspectie van fabrikanten van elektrische accessoires en huishoudelijke apparaten.

De schakelaar en plug stopcontact levensduur testen machine neemt de cilinder om de macht te doen, rijden van de glijbaan assemblage met stekker bevestiging om reciprocating lineaire beweging te maken,om de aan- en uitschakeling te voltooienDe actiefrequentie en de aan/uit-tijd worden geregeld door PLC (programmable controller) en touchscreen, die gemakkelijk te bedienen en betrouwbaar te bedienen is.

1Het aantal testmaterialen:

zes stations, met inbegrip van een of twee stations roterende schakelaar test, drie of vier stations rocker schakelaar test, en vijf of zes stations drukknop schakelaar test.

2Testsnelheid:

knopschakelaar: 5 tot 60 keer per minuut verstelbaar; roterende schakelaar 1 tot 10 keer per minuut verstelbaar (opmerking: één keer voor de wederzijdse cyclus).

3Het aantal tests:

1 ~ 999999 keer kan worden ingesteld.

4- Tijd van aanschakeling:

0 ~ 999,9 seconden (minuten) verstelbaar.

5Ontkoppelingstijd:

0 ~ 999,9 seconden (minuten) verstelbaar;

6. Rotatiesnelheid:

5 ° ~ 360 ° / S kan worden ingesteld

7Rotatiehoek:

5 ° ~ 7200 ° kan worden ingesteld

8Het aantal tandwielen:

1 ~ 10 versnellingen kunnen worden ingesteld

9. Rotatiemodus:

in de wijzers van de klok draaien, stappenmotor met een precieze positionering

10Stroomvoorziening:

AC220V / 50Hz.

11Gebruik omgeving:

Temperatuur 0 ~ 40 °C, relatieve luchtvochtigheid ≤ 85%, geen hevige schokken, schokken, trillingen en niet-corrosieve lucht.

Het besturingssysteem maakt gebruik van een touchscreen. Bij het selecteren van functies en het instellen van parameters, gewoon druk op de knop voor die functie optie met uw vinger volgens de instructies op het scherm,en niet hard drukken om schade aan de schermfilm te voorkomen.

Station 1: Ga naar testinterface 1 van station 1.

Andere werkplekken zijn hetzelfde als één werkplek

1. Aantal tests:het werkelijke aantal keer dat elk station is getest, en het rode vak is het aantal instellingen.
2. Versnellingstijdinterval:het tijdsinterval van het instellen van het versnellingsapparaat 0-99.9S kan worden ingesteld.
3. Testhoek:5° ~ 360° kan worden ingesteld
4. Instelling van het tandwiel:instellen van het aantal proefgetallen
5. Testsnelheid:5° ~ 360° / S kan worden ingesteld
6. Status van de operatie:knipperend bij het testen, niet knipperend bij het stoppen.
7. Identificatie mogelijkheden:Ja Alarm ontstaat wanneer het product een storing veroorzaakt; Nee Het detecteert niet of het monster goed of slecht is en stopt wanneer het aantal tests is bereikt.
8. Begin:start elke schakelaar wanneer gedrukt
9. Stop.stop de bit-switch test wanneer deze wordt ingedrukt.
10. Het is veilig.het aantal tests van de bit-switch te verwijderen.
11. Alarm afgaan:wanneer het alarm optreedt, druk op deze knop om het alarm te stoppen.
12. Bevestiging van de oorsprong:na handmatige aanpassing van de oorsprong van het monster, druk op de bevestiging van de oorsprong om te starten, niet om te bevestigen dat de oorsprong niet kan starten, om de steekproefschakelaar te beschermen.

1. Aantal proeven: het werkelijke aantal proeven op elk station wordt weergegeven, het rode vak is het ingestelde nummer.
2. Inrichtingstijd: instellen/weergeven van de inrichtingstijd van elk station tijdens de test.
3. Instelling van de slagkracht: instellen van de slagkracht van de trekbalk: 0-50MM kan worden ingesteld
4. Ontkoppelingstijd: de ontkoppelingstijd van elk station tijdens de test wordt ingesteld/weergegeven.
5. Snelheidsinstelling: 0-100MM/S kan worden ingesteld
6. Operatiestatus: knipperend bij het testen, niet knipperend bij het stoppen
7. Identificatiemogelijkheden: Ja Alarm wordt ingesteld wanneer het product een fout veroorzaakt lange doorgang of lange onderbreking; Nee Geen detectie van het goede of slechte van het monster, stop wanneer het aantal tests is bereikt
8. Start: start elke schakelaar wanneer deze wordt ingedrukt
9. Stop: stop de bit-switchtest wanneer deze wordt ingedrukt.
10. De testgegevens van de bit-switch zijn leeg.
11. Alarm loslaten: druk op deze knop om het alarm los te laten wanneer dit gebeurt.

Installatie van het monster: installeer eerst de schakelaar om te draaien naar de oorspronkelijke positie en klem vervolgens de schakelaar op de juiste armature.en vervolgens de draaikop op de chuck vastklemmen met een speciale handgreep (zie onderstaande afbeelding)

Monteren van de schakelaar/toets stevig in de armature en de positie up, down, links en rechts

1. Installeer het monster en stel het in de juiste positie, richt het met de hand, zodat de onder de test vallende schakelaar normaal kan worden ingeschakeld en uitgeschakeld.
2. Stel alle testparameters in overeenstemming met de testvereisten.
3. Test zonder het goede of slechte van het monster te detecteren, selecteer geen identificatie, stop na het bereiken van het gestelde aantal keren.
4. Het goede of slechte van het monster detecteren tijdens de test, het monster op de laadruimte plaatsen en kiezen voor identificatie.
5. Druk op "Start" -toets, de test begint, druk op "Stop" -toets, de test stopt.
6. Zet de stroom na de test uit.

• Het instrument moet regelmatig worden gereinigd.
• Vermijd tijdens het werk kunstmatige blokkades van bewegende onderdelen.
• De kogel moet geaard zijn.
