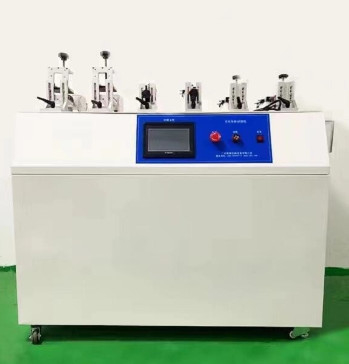

Hoogwaardige 6 stations Switch Endurance Tester met lagere prijs

I. Overzicht van Switch Endurance Tester

Deze tester is ontworpen overeenkomstig de overeenkomstige bepalingen van GB2099.1, GB17465.1, GB15092.1, en wordt gebruikt voor het testen van de levensduurtestapparatuur van schakelaarproducten voor huishoudelijk en soortgelijk gebruik.

En verbonden met de laadbak om de elektrische levensduur te testen van stekkers en stopcontacten en koppelingen en toestelschakelaars.

Het is noodzakelijk dat apparatuur voor kwaliteitscontrole en kwaliteitsinspectie wordt getest door de afdeling kwaliteitsinspectie van fabrikanten van elektrische accessoires en huishoudelijke apparaten.

II. Bouw

De schakelaar en plug stopcontact levensduur testen machine neemt de cilinder om de macht te doen, rijden van de glijbaan assemblage met stekker bevestiging om reciprocating lineaire beweging te maken,om de aan- en uitschakeling te voltooienDe actiefrequentie en de aan/uit-tijd worden geregeld door PLC (programmable controller) en touchscreen, die gemakkelijk te bedienen en betrouwbaar te bedienen is.

III. Belangrijkste technische parameters

1Het aantal testmaterialen: zes stations, waaronder een of twee stations roterende schakelaar test, drie of vier stations rocker schakelaar test en vijf of zes stations drukknop schakelaar test.

2Testsnelheid: knopschakelaar: 5 tot 60 keer per minuut verstelbaar; roterende schakelaar 1 tot 10 keer per minuut verstelbaar (opmerking: één keer voor de wederzijdse cyclus).

3Het aantal tests: 1 ~ 999999 keer kan worden ingesteld.

4. Aansteltyd: 0 ~ 999,9 seconden (minuten) instelbaar.

5. Ontkoppelingstijd: 0 ~ 999,9 seconden (minuten) verstelbaar;

6. Rotatiesnelheid: 5 ° ~ 360 ° / S kan worden ingesteld

7. Rotatiehoek: 5 ° ~ 7200 ° kan worden ingesteld

8. Het aantal versnellingen: 1 ~ 10 versnellingen kunnen worden ingesteld

9Rotatiemodus: in de rij van de klok, met een precieze positionering van de stappenmotor

10Stroomvoorziening: AC220V / 50Hz.

11Gebruikomgeving: temperatuur 0 °C tot 40 °C, relatieve luchtvochtigheid ≤ 85%, geen hevige schokken, schokken, trillingen en niet-corrosieve lucht.

IV. Testinterface

Het besturingssysteem maakt gebruik van een touchscreen. Bij het selecteren van functies en het instellen van parameters, gewoon druk op de knop voor die functie optie met uw vinger volgens de instructies op het scherm,en niet hard drukken om schade aan de schermfilm te voorkomen.

Station 1: Ga naar testinterface 1 van station 1.

Andere werkplekken zijn hetzelfde als één werkplek

1.Open scherm

Afbeelding 1.

2.Rotatie-schakelaarproef (station 1 of station 2)

                                                              Foto 2

(1) Aantal proeven: het werkelijke aantal proeven per station wordt weergegeven en het rode vak is het aantal instellingen.

(2) Versnellingstijdinterval: het tijdinterval van het instellen van het versnellingssignaal 0-99.9S kan worden ingesteld.

(3) Testhoek: 5° ~ 360° kan worden ingesteld

(4) Instelling van het vistuig: instellen van het aantal monstervistuig

(5) Testsnelheid: 5° ~ 360° / S kan worden ingesteld

(6) Operatiestatus: knipperend bij het testen, niet knipperend bij het stoppen.

(7) Identificatie mogelijkheden: Ja Alarm wordt uitgezonden wanneer het product een fout veroorzaakt lange doorgang of lange onderbreking;Nee Het detecteert niet of het monster goed of slecht is en stopt wanneer het aantal tests is bereikt.

(8).Start: start elke schakelaar wanneer deze wordt ingedrukt

(9) Stop: stop de bit-switchtest wanneer deze wordt ingedrukt.

(10) Schoon: het aantal tests van de bitschakelaar schoonmaken.

(11) Alarm loslaten: wanneer het alarm optreedt, drukt u op deze knop om het alarm te stoppen.

(12) Oorsprongbevestiging: na handmatige aanpassing van de oorsprong van het monster, druk op de oorsprongbevestiging om te starten, niet om te bevestigen dat de oorsprong niet kan starten, om de steekproefschakelaar te beschermen.

3.Test van de schakelaar en de knop (station 3-6)

Afbeelding 3

(1) Aantal proeven: het werkelijke aantal proeven op elk station wordt weergegeven, het rode vak is het ingestelde nummer.

(2) Aanstekeertijd: instellen/weergeven van de aanstekeertijd van elk station tijdens de test.

(3) Instelling van de slag: instellen van de slag van de trekbalk: 0-50MM kan worden ingesteld

(4) Ontkoppelingstijd: instellen/weergeven van de ontkoppelingstijd van elk station tijdens de test.

(5) Instelling van de snelheid: 0-100MM/S kan worden ingesteld

(6) Werksituatie: knipperend bij het testen, niet knipperend bij het stoppen

(7) Identificatiemogelijkheden: Ja Alarm wordt ingesteld wanneer het product een storing veroorzaakt lange doorgang of lange breuk; Nee Geen detectie van het goede of slechte van het monster, stop wanneer het aantal tests is bereikt

(8) Start: start elke schakelaar wanneer deze wordt ingedrukt

(9) Stop: stop de bit-switchtest wanneer deze wordt ingedrukt.

(10) Schoon: de testgegevens van de bitschakelaar schoonmaken.

(11) Alarm loslaten: druk op deze knop om het alarm los te laten wanneer dit gebeurt.

V. Bewerkingswijze

1Installatie van een roterende schakelaar.

Installatie van het monster: installeer eerst de schakelaar om te draaien naar de oorspronkelijke positie en klem vervolgens de schakelaar op de juiste armature.en vervolgens de draaikop op de chuck vastklemmen met een speciale handgreep (zie onderstaande afbeelding)

2Installatie van de schakelaar.

Monteren van de schakelaar/toets stevig in de armature en de positie up, down, links en rechts

3.Testmethode

(1) Installeer het monster en stel het in de juiste positie, richt het met de hand op zodanige wijze dat de testschakelaar normaal kan worden ingeschakeld en uitgeschakeld.

(2) Stel alle testparameters in overeenstemming met de testvereisten.

(3) Test zonder het goede of slechte van het monster te detecteren, selecteer geen identificatie, stop na het bereiken van het gestelde aantal keren.

(4) Het goede of slechte van het monster detecteren tijdens de test, het monster op de laadruimte plaatsen en kiezen voor identificatie.

(5) Druk op "Start"-toets, de test begint, druk op "Stop"-toets, de test stopt. Wanneer de test een vooraf bepaald aantal keren bereikt, stopt de test automatisch, druk op "nul" om de testgegevens te nulleren.

(6) Zet na de test de stroom uit.

Schakelaar- en laadbedrading

VI. Waarschuwingen

1Het instrument moet regelmatig worden gereinigd.

2. Vermijdt tijdens het werk kunstmatige blokkades van bewegende onderdelen.

De kogel moet geaard zijn.

1Het instrument moet regelmatig worden gereinigd.

2. Vermijdt tijdens het werk kunstmatige blokkades van bewegende onderdelen.

De kogel moet geaard zijn.
