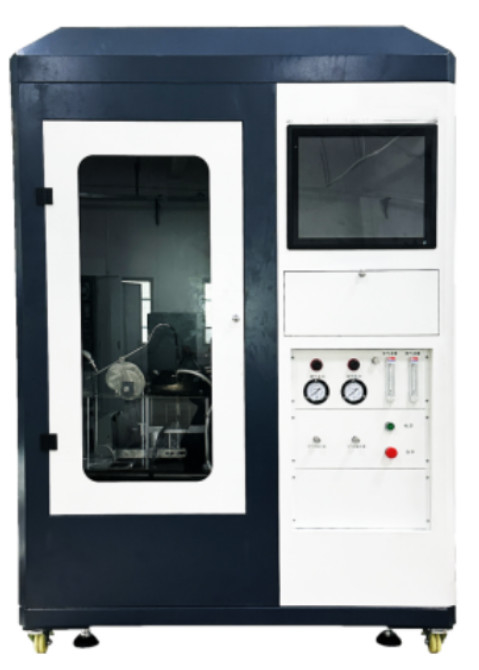

ISO 5657 Gebouwmaterialen ontvlambaarheid ontvlambaarheid tester

SL-FL56 Bouwmateriaalontstekingsprestatie tester

1.Inleiding tot de machine

Het is geschikt voor het testen van de ontvlambaarheid van het vuuroppervlak van materialen,composieten of onderdelen waarvan de dikte niet meer dan 70 mm bedraagt wanneer zij horizontaal worden geplaatst onder gespecificeerde thermische stralingsomstandighedenHet kan worden gebruikt voor de evaluatie van wand- en plafondbekledingsmaterialen, vloersystemen, buitenbekleding en warmte-isolatiemateriaal voor luchtleidingen, enz.de brandtoestand van het product nauwkeurig kan worden beschreven, zodat de testresultaten de verbrandingsprestaties van het product in feitelijk gebruik kunnen weergeven en de test kan onderscheiden welke materialen gemakkelijk ontvlambaar zijn en welke materialen niet gemakkelijk ontvlambaar zijn,het helpen onderscheiden van het brandgevaar van het materiaal.

2.Testnormen

ISO 5657

3.Mechanische eigenschappen

Het besturingsdeel gebruikt PLC-programmering, computer, hoogprecisiebord, modulebesturing, PID-besturing, signaalverzameling en -verwerking met behulp van 16-bits hoogprecisiebord, nauwkeurigheidsniveau kan 1% bereiken,stabiele prestaties, goede herhaalbaarheid. Computerbesturingsinterface: 3.2 GEBRUIKEN van hoogwaardige apparatuur en instrumenten (Labview)Alle bureaucratie en operaties zijn geïntegreerd in een computer.Het is snel, gemakkelijk te bedienen, menselijke interface, de dwaas.besturingssoftware 3 voor gegevensopslag en uitslagbepaling.3: Windows XP-operatie-interface, Labview-stijl, eenvoudig te bedienen, menselijke interface, de dwaas.controleventielDe vloeistof van propaan en lucht wordt met een nauwkeuriger geregelde massa-stroommeter naar de proefvlam geleid. 3.5 volgens GB/T14523-2007 8 sectie en sectie 8 ISO5657-1997 "test moet worden in de basis is er geen lucht of hebben het schild om het milieu te beschermen, mag de snelheid van de omgevingslucht van het testapparaat niet meer bedragen dan 0,2 m/s. De gebruiker dient schade aan verbrandingsproducten te vermijden en de vrijkomende rook te verwijderen,maar mag geen gedwongen uitlaat boven de eenheid vormen." Een geschikte doos ontwikkelen, niet alleen om ervoor te zorgen dat de luchtstroom de test niet beïnvloedt, maar ook om de rook effectief te ontlasten.

(Vol PLC-besturingsmodel)

4.Technische parameter

4.1 Gehele machine: samengesteld uit een stralingskegel, een ontstekingsinrichting, een spuitstuk, een drukplaatmechanisme en een ondersteuningsframe, een temperatuurrecorder, een gassysteem, een signaalopvang- en -verwerking, een computer, enz.

4.2 steekproefrekken, plaat en drukplaat: 2 steekproefrekken en bevestigingsstukken van de overige onderdelen zijn gemaakt van roestvrijstalen rekken met een wanddikte van 1,5 mm,25 mm x 25 mm grootte van de vierkant stalen buis wordt gemaakt, is de totale afmeting 275 mm * 230 mm.

4.2.2 niveaubeveiliging: zijlengte 220 mm, dikte 4 mm.De horizontale beschermplaat is bevestigd op 260 mm boven het basisframe door vier 16 mm diameter statief gemonteerd op de hoek van de beschermplaatIn het midden van de plank wordt een cirkelvormige opening met een diameter van 150 mm gesneden en de bovenkant van de opening wordt gesneden in een kam van 45° ten opzichte van het horizontale vlak en een breedte van 4 mm.De installatie van een rack voor bedrijven met 2 wortellengtes is minder dan 355 mm, 20 mm diameter staal verticale geleidingsstaaf, respectievelijk gemonteerd op het middenpunt van het dragerraam aan elke korte zijde.tussen de twee verticale geleidingsstaven een 25 mm×25 mm horizontale verstelstaaf is gemonteerd.

4.2.3 De aanpassingsstaaf kan op de geleidingsstaaf glijden of met schroeven handmatig in een bepaalde positie worden geschroefd. De aanpassingsstaaf is voorzien van een verticale opening in het midden.met een diameter van niet meer dan 30 mm,Op de schuifstaaf wordt een vierkante persplaat geplaatst met een zijlengte van 180 mm en een dikte van 4 mm.De drukplaat duwt het onderste onderste oppervlak van de beschermende plaat door de balans draaiende arm, die onder de horizontale verstelstaaf en tegen het onderste uiteinde van de verticale schuifstaaf wordt gemonteerd.

4.2.4 Aan het ene uiteinde van de roterende arm is een rol aan de knoop van het onderste uiteinde van de verticale schuifregelaar aangebracht en aan het andere uiteinde is een balancerende hamer gemonteerd.Het tegengewicht kan monsters van verschillende kwaliteiten in evenwicht brengen en kan een constante druk van 20 N tussen het monster en de beschermplaat uitoefenen- Tijdens de proef, aangezien het monster kan instorten, verzachten en smelten, is een aanpassings- en plaatsingsinrichting voorzien om de opwaartse beweging van de drukplaat te beperken, de maximale afstand is 5 mm,en het pad kan worden gebruikt tussen de drukplaat en de beschermplaat

4.3 Stralingskegel

4.3.1 Stralingsconus: nominale kracht 3kw, stralingsintensiteit: 10kW/m2 tot 70kW/m2 verwarmingselement, verwarmingselement met een lengte van 3500 mm, diameter van 8,5 mm roestvrijstalen elektrische buis,het is in een ronde tafel gewikkeld en in de beschermende hoes van het deksel geïnstalleerdDe totale hoogte van de schelp is (75±1) mm, de binnendiameter van de bovenkant is (66±1) mm en de binnendiameter van de onderkant is (200±3) mm.De innerlijke en buitenste dikte van het schild is 1 mm roestvrij staal, de middelste clip is 10 mm dik en de nominale dichtheid is 100 kg/m2 keramisch vezel isolatiemateriaal.Het verwarmingselement is stevig bevestigd aan het binnenste oppervlak van de beschermende hoes door de stalen naald, en 4 klemmen zijn gelijkopgesteld bevestigd op de omtrek van de beschermende deksel om te voorkomen dat de elektrische warmtepijp aan de onderkant van de beschermende deksel per ongeluk ontspant.Bij verticaal uitsteken, blokkeert het wondverwarmingselement niet meer dan 10% van het openingsgebied aan de bovenkant van het schild.
