Roterende duurzaamheidstester wordt gebruikt voor zitmeubels, met laadblok en accessoires voor het bevestigen van de stoel, overeenkomstig DIN 4551, EN 1335, NEN 1812 en BIFMA 5.1.
Het wordt gebruikt voor kantoorstoelen, krukken, gasveren, de geteste eenheden worden ofwel onderworpen aan de volledige testprocedure die door de normen is voorgeschreven, ofwel aan geselecteerde individuele tests.
De testassen hebben elk in de onmiddellijke omgeving hun eigen regelaars, die via een touchpaneel worden bediend en door een PLC worden bestuurd.
Toepassing
Deze test is van toepassing op alle soorten stoelen met een draaiende stoel.
Doel van de test: Deze machine is ontworpen om het vermogen van een stoel om spanningen en slijtage veroorzaakt door herhaaldelijk draaien te weerstaan te beoordelen.
Specificaties
| Volgens de testnorm |
BIFMA X5.1-2002, Test nr. 9 |
| Toepasselijkheid |
Deze test is van toepassing op alle soorten stoelen met een draaiende stoel. |
| Doel van de test |
Deze machine is ontworpen om het vermogen van een stoel om spanningen en slijtage veroorzaakt door herhaaldelijk draaien te weerstaan te evalueren |
| Mechanisme van de machine |
Gewicht: 102 kg (225 lb) |
| Cycluspercentage |
5 ~ 15 rotaties per minuut |
| Testcyclus |
120, 000 keer |
| Teller |
999,999 |
| Laadgewicht |
Verstelbaar |
Normen
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1BIFMA X5.4, BSI/BS 5459, EN 581-2
Bestaande uit:
1 testframe
1 elektrisch aangedreven draaibare testinstallatie
1 actuatorbelasting geregeld, zuigerdiameter 80 mm, zuiger slag 500 mm, 2500 N
1 laadblok, met een diameter van 200 mm overeenkomstig DIN EN 1335 met cardanische klemverbinding
1 reeks standaard bevestigingselementen
1 belastingcel 5kN - 1 stel remmen, klemmen
Referentiedocument: BIFMA X5.1-2017 Swivel Test
a) De stoel moet op een platform worden vastgezet.
b) Als de stoel verstelbaar is, wordt deze in de maximale stoelpositie ingesteld.
c) Op de stoel wordt een gewicht van 122 kg (270 lb) geplaatst zodat het zwaartepunt van de belasting 51 tot 64 mm (2 tot 2,5 inch) voor de middellijn van de rotatieas ligt, zoals aangegeven op figuur 1.
d) De fietsinrichting moet zo worden ingesteld dat zij het laagste van de volgende rotatiebereiken of 360 ± 10 graden kan draaien.de rotatie van de testmachine moet zodanig worden ingesteld dat het draaimechanisme de remmen raakt, maar niet overschrijdt.De rotatie kan tweerichtings of eenrichtings zijn.
e) Voor stoelen die 360 graden draaien, is een cyclus één volledige rotatie. Voor stoelen die minder dan 360 graden draaien, is een cyclus een rotatie van de ene stop naar de andere stop.
f) De stoel of het platform moet gedurende 60.000 cycli draaien met een snelheid van 5 tot 15 bewegingen per minuut.
g) Als de stoelhoogte verstelbaar is, wordt de stoelhoogte op de laagste positie ingesteld.
h) Voor alle stoelen wordt de test voor nog eens 60.000 cycli voortgezet tot in totaal 120.000 cycli.

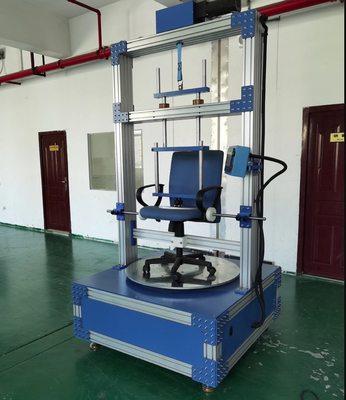

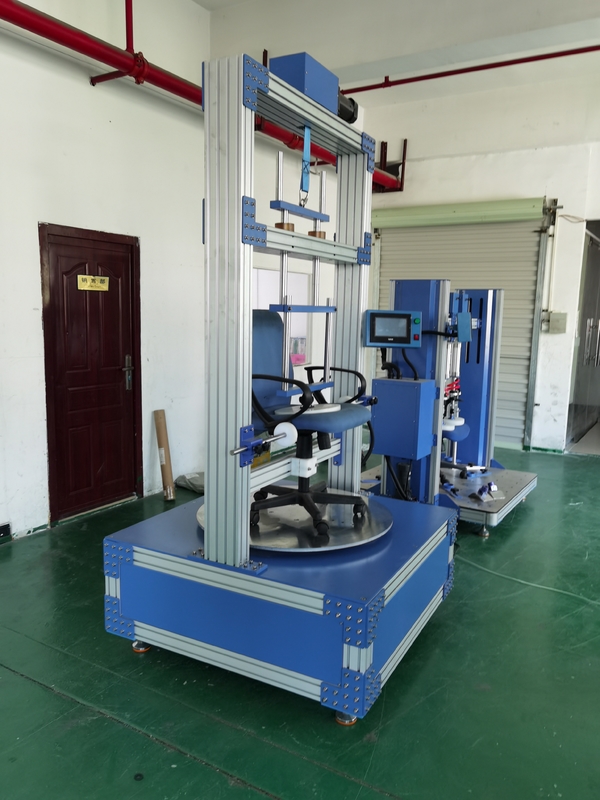

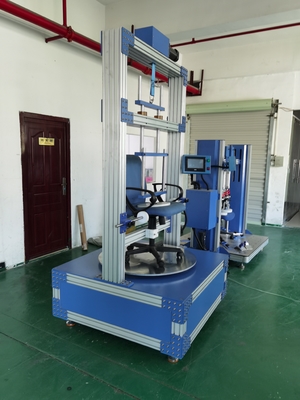

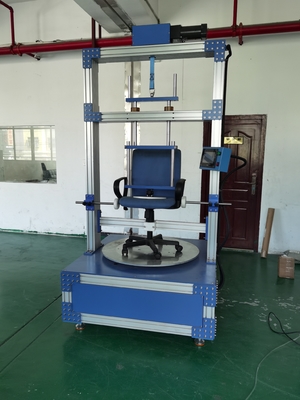

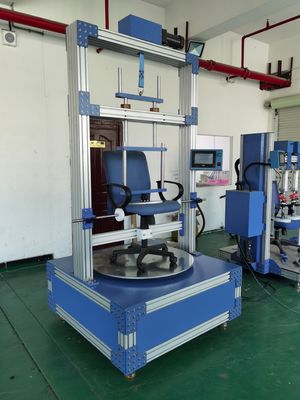

Beeld van de test:
