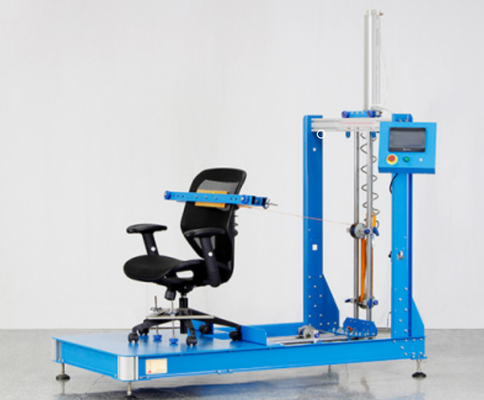

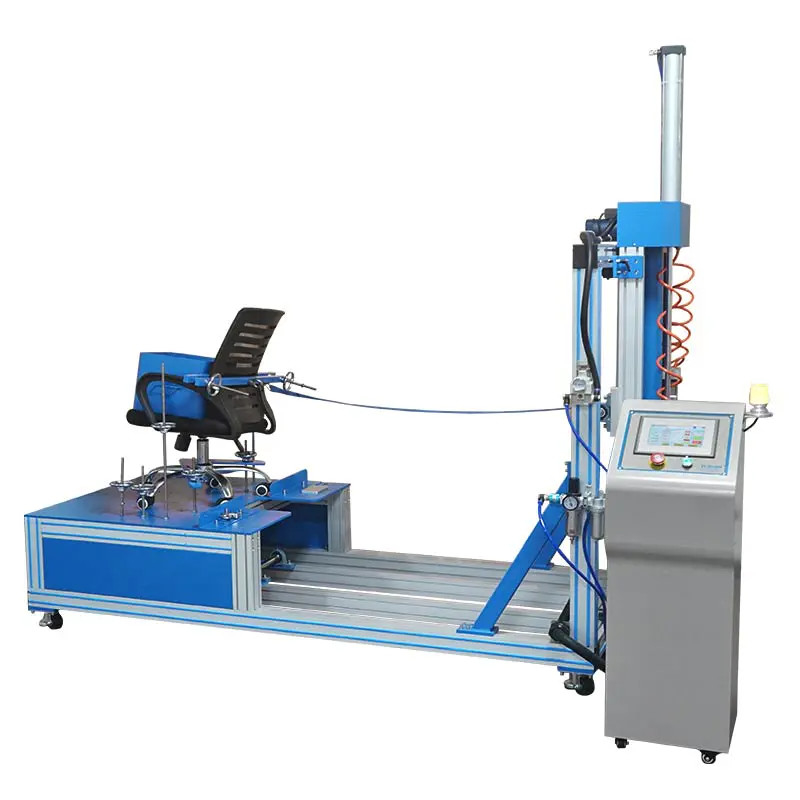

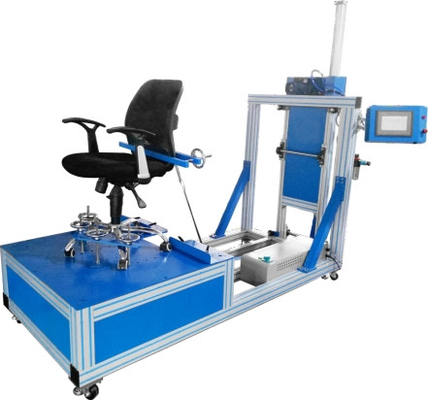

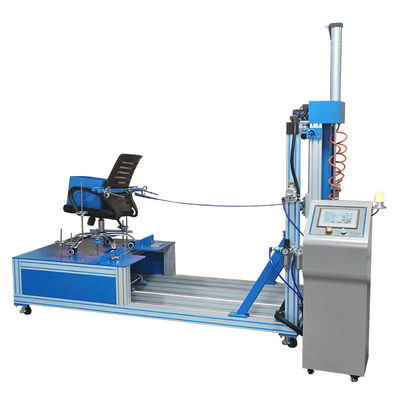

SL-T22 Stoelstructuursterkte-testmachine

Inleiding van het product

De machine is ontworpen om de arm van de kantoorstoel (verticale en horizontale test) en de rugsterkte te testen.de testkracht en -tijden kunnen worden ingesteld.

Technische parameters

Testnormen

QB/T 2280-2016, punt 6.6.4, 6.6.5, 6.6.9

BIFMA X5.1-2017 sectie 5, 6, 12, 13, 14, 15

Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde onderdelen van het model gewaarborgd.

Referentie Doc: BIFMA X5.1-2017

Afdeling 5 Beproeving van de rugleuning op de sterkte van de rugleuning

Op de rugleuning wordt gedurende 0 minuten een kracht van 667 N (150 lbf) of 1001 N (225 lbf) uitgeoefend in de rugleuningspositie.Als het rugleuning-/tiltblokkeermeganisme de belasting niet aanvaardt als gevolg van geleidelijke afwijking van het instelmechanisme tijdens de belastingtoediening, zet de rugleuning in de achterste (stop) positie en voert vervolgens de aangegeven belastingen uit.

Sectie 6 Beproeving van de rugleuning  Statische testprocedure van type II en III:

Hetzelfde geldt voor punt 5, alleen moet de kracht 667 N (150 lbf) of 1001 N (225 lbf) zijn, met een hoek van 90 ± 10 graden.

Sectie 12 Armsterkte-test Verticaal-statische testprocedure:

Een kracht van 750 N (169 lbf) of 1125 N (253 lbf) wordt gedurende één minuut uitgeoefend.

Deel 13 Armsterkte-test-horizontale-statische testprocedure:

Een kracht van 445 N (100 lbf) of 667 N (150 lbf) wordt gedurende 15 seconden in de uitwendige richting uitgeoefend.

Verwijder de kracht.

Deel 14 Test van de duurzaamheid van de rugleuning - cyclisch - type I Testprocedure:

Voor stoelen met een rugleuningbreedte van minder dan of gelijk aan 406 mm (16 inch) op de hoogte van het laadpunt, wordt de belasting op de rugleuning uitgeoefend gedurende 120.000 cycli.

Voor stoelen met een rugleuningbreedte van meer dan 406 mm (16 inch) op de hoogte van het laadpunt wordt de belasting op de rugleuning toegepast gedurende 80.000 cycli.

Artikel 15 Test van de duurzaamheid van de rugleuning - cyclisch - type II en III Testprocedure:

Voor stoelen met een rugleuningbreedte van minder dan of gelijk aan 406 mm (16 inch) op de hoogte van het laadpunt, wordt de belasting op de rugleuning uitgeoefend gedurende 120.000 cycli.

Voor stoelen met een rugleuningbreedte van meer dan 406 mm (16 inch) op de hoogte van het laadpunt wordt de belasting op de rugleuning toegepast gedurende 80.000 cycli.
