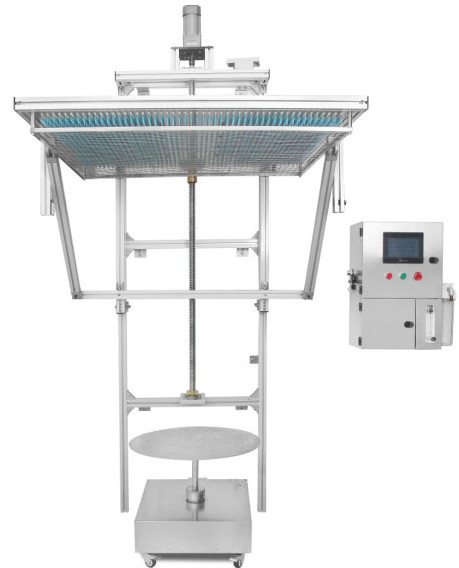

IPX1 IPX2 Wandmontage-omgevingstestkamer van roestvrij staal / verticale druppeltest

Toepassing van de milieutestkamer

The main function of this equipment is to test the physical and other related performance of products under the conditions of simulated dripping weather for products such as electrical and electronic products, lampen, elektrische kasten, elektrische onderdelen, auto's, motorfietsen en onderdelen daarvan.door middel van de test om te bepalen of de prestaties van het product aan de eisen voldoen om het ontwerp van het product te vergemakkelijken, verbetering, testen en fabrieksinspectie.

Normen

IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 Wegvoertuigen

Kenmerken

1Het is van toepassing op de waterdichte test vanIPX1 en IPX2.

2. Kolomstructuur, stabiele werking van de apparatuur; het hoofdframe kan als geheel worden verpakt, wat handig is voor transport en bespaart de installatietijd ter plaatse.

3Het uitrustingsframe is gemaakt van hoogwaardige aluminiumlegering, en de monster draaitafel is gemaakt van SUS304 # roestvrij staalplaat om na lang gebruik geen roest te garanderen.

4. Regendruppelplaat: vacuümontwerp, gemaakt van roestvrij roestvrij staal, duurzaam.

5. Het opheffen van regendruppelplaten: er wordt gebruikgemaakt van een elektrische hefmachine van hoge kwaliteit om de regendruppelplaat te bedienen, die zachtjes kan worden opgeheven.

6. De contactpositie van de spuitstuk is een koperen ontwerp, dat de naald snel kan vervangen;Onder de naald wordt een beschermende beschermkap van roestvrij staal gemonteerd om te voorkomen dat het hoofd van de testoperator per ongeluk de testnaald raakt..

7. Druppelstroom: de stroommeter is uitgerust met een regelklep, die handmatig en nauwkeurig kan worden ingesteld.

8Het regendruppelpaneel kan automatisch worden verhoogd en verlaagd.en het spuitstuk stopt automatisch wanneer het zich op 200 mm afstand bevindt van het hoogste punt van het geteste voorwerp (detecteerd door de foto-elektrische schakelaar).

9. Het heeft de functie van compressluchtdrogen. Nadat de test is voltooid, kan het overtollige water in de druppelbox worden verwijderd om te voorkomen dat het speldgat wordt geblokkeerd als gevolg van langdurig plassen en schalen.

10. Het monsterstadium maakt gebruik van een stapsmotor en de rotatiesnelheid en de standaardhoek kunnen nauwkeurig op het touchscreen worden ingesteld.Het kan automatisch IPX2-hoektestvereisten voltooienIn vier posities druppelt regen respectievelijk 2,5 minuten.

11. De draaitafel is uitgerust met een steekproef stroom stopcontact (AC220,10A).uitstroom (0-999min) - aanstroom (0-999min) - uitstroom (0-999min), die van toepassing is op het aan- en uitschakelen van het monster tijdens de test.

12. De kerncomponenten zijn touchscreen + Panasonic PLC; de elektrische componenten zijn geïmporteerde merken zoals LS en Omron;Het bedradingsproces moet voldoen aan de eisen van de nationale normen., moet de lay-out van het elektrisch bord redelijk zijn, de bedrading stevig zijn en de markeringen duidelijk zijn.

13De uitrustingsbasis is voorzien van 4 beweegbare bandremrollen voor gemakkelijke beweging en bevestiging.

Functionele parameters
