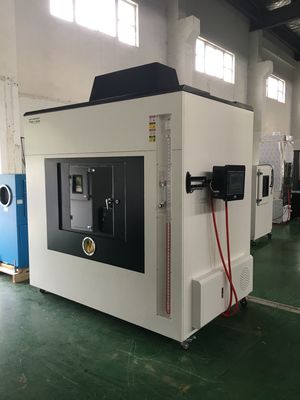

Testapparatuur voor de brandweerstand van kabels UL 2556 / UL 1581

VW-1 ontvlambaarheidstester

Productbeschrijving

De VW-1-verbrandingstester is vervaardigd in strikte overeenstemming met UL-normen.Het is economisch en wordt veel gebruikt door de draad- en kabelindustrieDe parameters zijn als volgt uiteengezet: de gehele test wordt uitgevoerd in een gesloten testkamer met een volume van 4,32 kubieke meter.Plaats de bovenkant van de vlam onder het proefstuk, brand gedurende 15 seconden, blus gedurende 15 seconden, herhaal 5 keer en controleer de brandtoestand van het proefstuk.

standaard:

● UL2556-2013.

Technische parameter

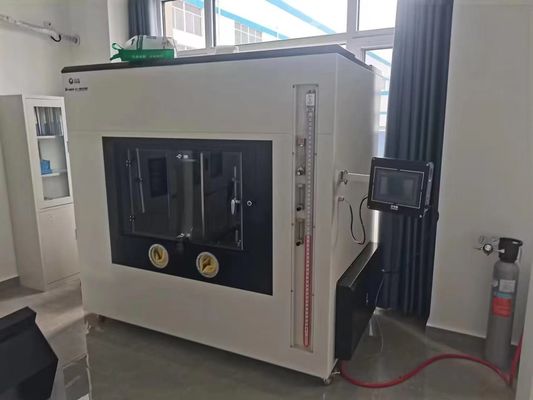

1.Proefkamer: L2200*D1300*H1650mm, capaciteit> 4,0 m3;opperste vlamcapaciteit meer dan 2,0 m3, er zijn glazen ramen aan de voorzijde,een paar werkende rubberhandschoenen en een rookontladingssysteem bovenop de kamer;

2.Bunsen-brander: die volgens de ASTM D5025-standaard, de binnendiameter van de branderbuis is 9,5 mm, de lengte is 100 mm, de gasspoot diameter is 0,9 mm en de dikte is 1,6 mm.Dat is methaan met een zuiverheid van 98%., de binnenste vlamhoogte is 40±2 mm, de buitenvlamhoogte is 125±10 mm, de nominale snelheid is 500 W met een vlamregelaar waarmee de vlamhoogte te allen tijde kan worden gecontroleerd of deze aan de vereisten voldoet.

3Temperatuurmetingsysteem: volgens de ASTM D5207-norm, met inbegrip van koperstukken voor temperatuurmeting van 10 g, van roestvrij staal van type K met een diameter van 0,5 mm,uurwerk en thermometer.

4De verticale standaard kan de verticale brandtest en FT1-test uitvoeren, de kabels vlammen, en de verticale standaard kan de verticale brandtest uitvoeren.VW-1-brandproef en horizontaal monster/FT2-brandproefDe horizontale stand is uitsluitend bestemd voor de brandtest van horizontale elektrische kabels.

5Gas: methaan met een zuiverheidsgraad van 98% of aardgas met een warmtegehalte van 37,1 MJ/m3 of 8,9 kilocalorieën/m3.die een oppervlakte van het testoppervlak W 305 mm bij D 355 mm over de verticale as van het monster moet bedekken, het katoen met een strook van niet-versterkt 60 lb of 98 g/m2 kraftpapier met een breedte van 10 mm en een lengte die op het monster plakt,laat dan meer dan 20 mm van het monster naar de achterkant van de luchtontstekingsvrije kamer.

6. Stroomstelsel: bestaande uit een decompressieventiel, een stroommeter met een stroombereik van 1000 ml/min, een drukmeter met een drukbereik van 200 kPa, groene olie met een dichtheid van 1000 kg/m3,en een U-drukmeter met een bereik van 36.

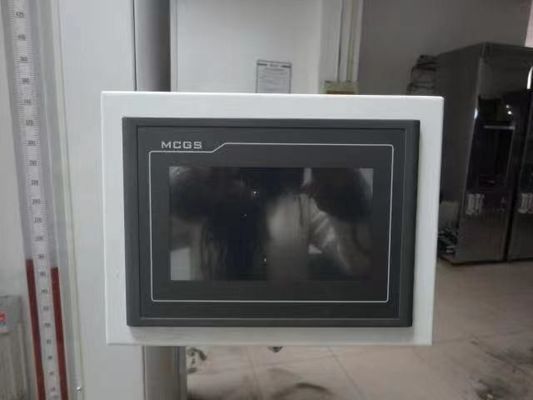

7. Tijdsysteem: bestaande uit een vlammende timer, een stopbrandende timer en een verbrandende timer, enz.

8- Vlammeteller: registreer de testtijden nauwkeurig
