Plaats van herkomst: | China |
Merknaam: | Skyline |
Modelnummer: | SL-U300-1 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | $3000-6000 |
Verpakking Details: | Triplexgeval |
Levertijd: | 15 Werkdagen |
Betalingscondities: | T/T, L/C, D/A, D/P |
Levering vermogen: | 20 sets per maand |
X as: | 100 mm | Y-as: | 100 mm |
---|---|---|---|
Vergroting: | 10x, 20x, 50x, 100x | Kracht: | 10/220V ((AC).50/60Hz,400W |
Het meten van nauwkeurigheid: | (3+L/200)um | ||
Hoog licht: | 100 mm x as optische apparatuur,optische apparatuur voor de x- en y-as |

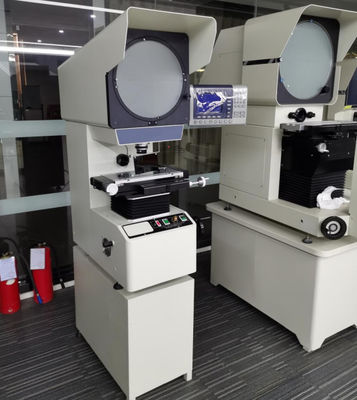

Toepassingen en proefdoel
De kwaliteit van het optische systeem van dit product is uitstekend, het beeld van het objectief is helder en de vergroting is nauwkeurig.de contourmetingsfout kleiner is dan 0.08%; de coördinaten meetfout kan (3+L/200) μM bereiken; het is uitgerust met een speciale micro-printer en een voetschakelaar, die zeer handig zijn voor gegevensuitvoer en bemonstering.Het beeld van het werkstuk kan een volledig rechtopstaand beeld of een omgekeerd beeld zijnDe Z-aslift van deze projector maakt gebruik van een geleidingsrail-transmissie methode, die de stabiliteit en duurzaamheid van de romp verbetert.
Voordelen
In vergelijking met vergelijkbare producten heeft de door ons bedrijf geproduceerde meetprojector de volgende kenmerken:
1Dit instrument kan efficiënt de contouren en oppervlaktevormen van verschillende complexe werkstukken detecteren, zoals: sjablonen, stempeldeelen, kammen, schroefspinnen, tandwielen,voor het vormen van freesmachines en andere werktuigen, messen en onderdelen, alsmede terminals, klokken en staal Steen enz.
2Het heeft een breder toepassingsgebied en wordt veel gebruikt in machines, malen, meters, elektronica, lichte industrie en andere industrieën.Het is een onmisbare meetverificatieapparatuur voor meetruimtes en productiewerkplaatsen.
3Instrumenten meetnauwkeurigheid: (3+L/200) μm
4Digitale weergave resolutie van X en Y coördinaten: 0,0005 mm
5. Gegevensverwerkingssysteem: DP100 multifunctioneel gegevensverwerkingssysteem, volledig Chinees display kan multi-point sampling doen, coördinaten rotatie, punt, lijn, afstand,hoekdetectie RS-232 gegevensuitgang, kan meetgrafieken weergeven.
6Het heeft een 45° hoek turbine en een vortexstaaf om te tillen.
Technische parameters
150*50mm, 200*100mm, 300*150mm kan worden gekozen
Model | SL-U300-1 | ||||
Werktafel | Verplaatsing van de X-as (mm) | 200 | |||
Verplaatsing van de Y-as (mm) | 100 | ||||
Metalen tafelgrootte (mm) | 350×170 | ||||
Grootte van de glazen tafel (mm) | 246×120 | ||||
Verplaatsing van de Z-as (mm) | 100 ((Voor Focus) | ||||
Mde nauwkeurigheid van de controle | (3+L/200)um | ||||
Resolutie van de roosterregel | 0.0005 mm | ||||
Projectie-scherm |
schermgrootte ((mm): Φ300mm Neem de Japanse fotolithografie-technologie over, gegraveerd met rijstwoordlijn. |
||||
Rotatiebereik: 0-360° | |||||
Afbeeldingsresolutie van de rotatiehoek: 1° of 0,01° Neem een Japanse roterende encoder aan |
|||||
Doelstelling lens
|
Vergroting |
10X (noodzakelijk) |
20X (Facultatief) |
50X (Facultatief) |
100X (Facultatief) |
voorwerpbeeld ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
Werkafstand ((mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
Gegevensverwerkingssysteem | Multifunctioneel gegevensverwerkingssysteem, kan punt, lijn en hoek meten. | ||||
Verlichting |
Halogeenlampen van 24 V/150 W De transmissie- en reflectieverlichting is voorzien van 24V, 150W halogeenlampen die zijn geïmporteerd uit Osram, Duitsland. |
||||
Koud | Geforceerde luchtkoeling (3-assige ventilator) | ||||
Maatwerkgrootte | 788*524*1152 mm | ||||
Kracht | 110/220V ((AC).50/60Hz,400W |
