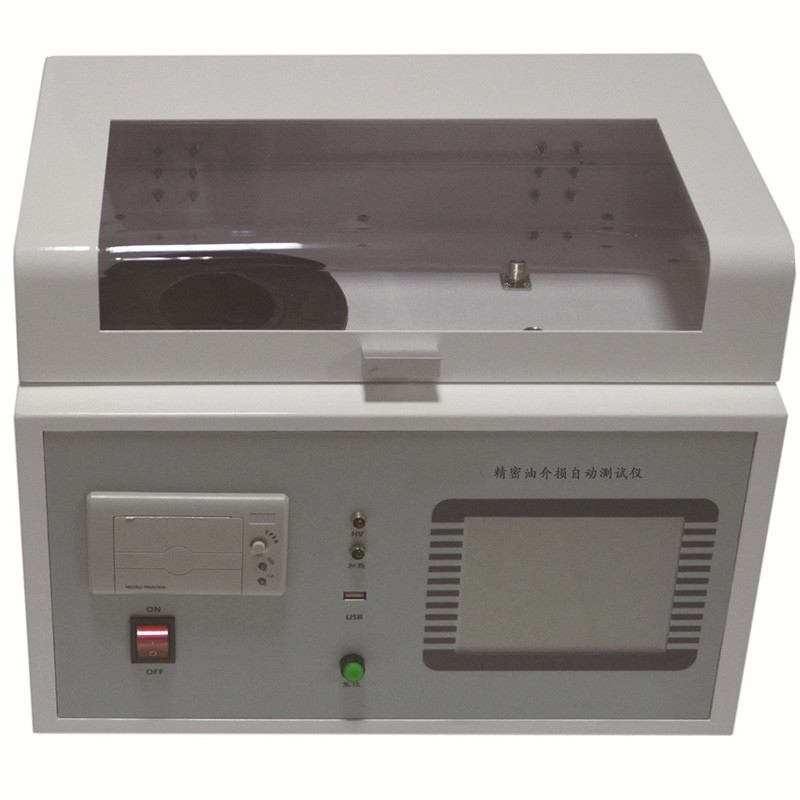

IEC 60247 ISOLATIE-OLIE DIELEKTRISCHE VERLIES- EN WEERSTANDSTESTER

InvoeringIsolatieolie Diëlektrische verlies- en weerstandstester

Isolatie-olie diëlektrische verlies geleidbaarheidstester wordt gebruikt voor het isoleren van olie en andere vloeistof isolerende media diëlektrische verlieshoek en volumeweerstandstest van de geïntegreerde structuur van zeer nauwkeurige instrumenten.Het voldoet volledig aan de nationale norm GB/T 5654-2007 en de voedingsnorm DL/T421.
DL/T421 stroomstandaard;de interne integratie van diëlektrische verliesoliekop, temperatuurregelaar, temperatuursensor, diëlektrische verliestestbrug, AC-testvoeding, standaardcondensator, hoge weerstandstester, enz.
test voeding, standaard condensator, hoge weerstand meter, DC hoogspanningsbron en andere belangrijke componenten.Het verwarmingsgedeelte maakt gebruik van de meest geavanceerde hoogfrequente inductieverwarmingsmethode.
Het verwarmingsgedeelte maakt gebruik van de meest geavanceerde hoogfrequente inductieverwarmingsmethode, die de voordelen heeft van geen contact tussen de oliebeker en het verwarmingslichaam, uniforme verwarming, hoge snelheid en gemakkelijke bediening.
Handig en andere voordelen.AC-testvoeding maakt gebruik van de AC-DC-AC-conversiemethode, waardoor de fluctuatie van de netspanning en frequentie op het diëlektricum effectief wordt vermeden
Zelfs als de generator elektriciteit opwekt, kan het instrument ook correct werken.De interne standaardcondensator is SF6
gasgevulde driepolige condensator, worden het diëlektrische verlies en de capaciteit van de condensator niet beïnvloed door de omgevingstemperatuur en vochtigheid, waardoor de nauwkeurigheid van het instrument na langdurig gebruik wordt gegarandeerd.
Dit zorgt ervoor dat de nauwkeurigheid van het instrument ook na langdurig gebruik constant blijft.
Het instrument is uitgerust met een groot scherm (320 × 240) met aanraakscherm en de interne digitale technologie, alle intelligente automatische metingen en meerdere meetmodi.
(320 × 240) aanraakscherm, volledig Chinees menu, elke stap heeft een Chinese prompt, testresultaten kunnen worden afgedrukt.
De operator heeft geen professionele training nodig om het vakkundig te kunnen gebruiken.

kenmerk

(1) De oliebeker neemt de structuur met drie elektroden aan die voldoet aan de nationale norm GB/T5654-20077/IEC 60247, met een interpoolafstand van 2 mm, wat de invloed van verdwaalde capaciteit en diarree-lekkage op het diëlektrische verlies kan elimineren test resultaten.
(2) Het instrument maakt gebruik van middelfrequente inductieverwarming en het PID-algoritme voor temperatuurregeling.De verwarmingsmethode heeft de voordelen van contactloos contact tussen de oliebeker en het verwarmingslichaam, uniforme verwarming, hoge snelheid en gemakkelijke regeling, zodat de temperatuur strikt wordt geregeld binnen het vooraf ingestelde temperatuurfoutbereik.
(3) De interne standaardcondensator is een SF6-gasgevulde condensator met drie elektroden, het diëlektrische verlies en de capaciteit van de condensator worden niet beïnvloed door de omgevingstemperatuur en vochtigheid, zodat de nauwkeurigheid van het instrument na langdurig gebruik nog steeds gegarandeerd is.
(4) AC-testvoeding maakt gebruik van de AC-DC-AC-conversiemethode, waardoor de invloed van netspanning en frequentieschommelingen op de nauwkeurigheid van diëlektrische testen effectief wordt vermeden, zelfs als de generator elektriciteit opwekt, kan het instrument ook correct werken.
(5) Perfecte beschermingsfunctie.Wanneer er sprake is van overspanning, overstroom, hoogspanningskortsluiting, kan het instrument de hoogspanning snel onderbreken en een waarschuwingsbericht afgeven.Wanneer de temperatuursensor uitvalt of niet is aangesloten, wordt er een waarschuwingsbericht weergegeven.
Er is een temperatuurbegrenzingsrelais in de middenfrequente inductieverwarmingsoven.Wanneer de temperatuur de 120 graden overschrijdt, valt het relais af en stopt de verwarming.
(6) Eenvoudige instelling van testparameters.Instelbereik temperatuur 0~120℃, instelbereik wisselspanning
500 ~ 2200V, gelijkspanningsinstelbereik van 300 ~ 500V.
(7) Het gebruik van een groot LCD-scherm, met achtergrondverlichting, duidelijke weergave.Vriendelijke mens-machine-interface, volg gewoon de Chinese menu-aanwijzingen, invoeropdrachten, het instrument kan de test automatisch uitvoeren.En testresultaten automatisch opslaan en afdrukken.
(8) Real-time klok, testdatum en -tijd kunnen worden opgeslagen, weergegeven en afgedrukt met de testresultaten.
(9) Kalibratiefunctie van de elektrodebeker.Meet de elektrische capaciteit en de diëlektrische verliesfactor van de lege elektrodebeker om de staat van reiniging en montage van de lege elektrodebeker te beoordelen.Kalibratiegegevens worden automatisch opgeslagen om een ​​nauwkeurige berekening van de relatieve capaciteit en DC-weerstand mogelijk te maken.

technische parameters

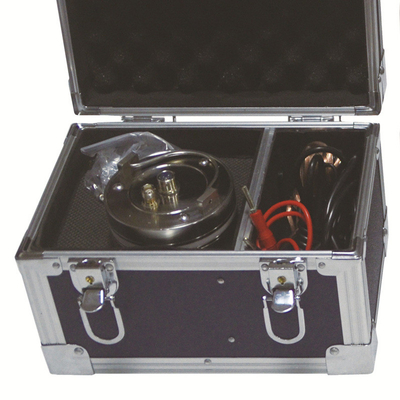

hij belangrijkste technische parameters van de oliekop

(1) Afstand tussen hoge en lage druk 2 mm
(2) Elektrische capaciteit lege beker 60 ± 2PF
(3) De maximale testspanning industriële frequentie 2000V
(4) Diëlektrisch verlies van lege beker tgδ <1 × 10-4
(5) Vloeistofcapaciteit ongeveer 40 ml
(6) Elektrodemateriaal roestvrij staal
(7) Inhoud 70 mm (D) × 120 mm (H)
