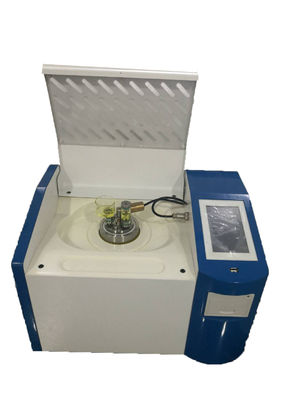

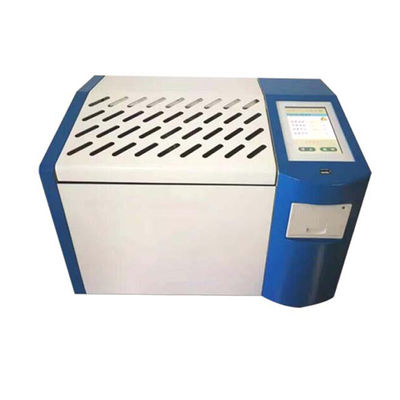

CEI 60247 DIËLEKTRISCH HET VERLIES EN HET WEERSTANDSVERMOGENmeetapparaat VAN DE ISOLATIEolie

Van het de Olie Diëlektrisch Verlies en Weerstandsvermogen van de inleidingsisolatie Meetapparaat

Wordt het diëlektrische het verlies en het weerstandsvermogenmeetapparaat van de isolatieolie ontworpen en volgens GB/T5654-2007/IEC 60247 „Meting van Relatieve Capacitieve weerstand, Diëlektrische Verliesfactor en gelijkstroom-Weerstandsvermogen van Vloeibare Isolerende Materialen“ vervaardigd. Gebruikt voor de meting van diëlektrische verliesfactor en gelijkstroom-weerstandsvermogen van isolerende olie en andere vloeibare isolerende media. Alle-in-één structuur. Interne integratie van de belangrijkste onderdelen zoals de diëlektrische kop van de verliesolie, temperatuurcontrolemechanisme, temperatuursensor, de diëlektrische brug van de verliestest, AC testvoeding, standaardcondensator, hoge weerstandsmeter, gelijkstroom-hoogspanningsbron, enz. Het instrument keurt al digitale technologie, al intelligente automatische die meting goed, met het kleuren grote scherm LCD wordt uitgerust, volledig Chinees menu, heeft elke stap Chinese herinneringen, kunnen de testresultaten automatisch worden opgeslagen en worden gedrukt - uit, heeft de exploitant geen beroepsopleiding nodig kan aan gebruik deskundig zijn.

Kenmerk

(1) de oliekop keurt de three-electrode structuur goed die met nationale standaardgb/t5654-20077/iec 60247 in overeenstemming zijn, met inter-pole het uit elkaar plaatsen van 2mm, die de invloed van verdwaalde capacitieve weerstand en diarreelekkage op de diëlektrische resultaten van de verliestest kunnen elimineren.
(2) het instrument keurt middelgroot frequentieinductie het verwarmen en PID van de temperatuurcontrole algoritme goed. De verwarmingsmethode heeft de voordelen van niet-contact tussen de oliekop en het verwarmende lichaam, het eenvormige verwarmen, de snelle snelheid en de geschikte controle, zodat de temperatuur strikt binnen de vooraf ingestelde waaier van de temperatuurfout wordt gecontroleerd.
(3) de interne standaardcondensator is gas-filled three-electrode condensator van SF6, worden het diëlektrische verlies en de capaciteit van de condensator niet beïnvloed door omgevingstemperatuur en vochtigheid, zodat de nauwkeurigheid van het instrument na oud van gebruik nog gewaarborgd is.
(4) AC de testvoeding keurt ac-gelijkstroom-AC omzettingsmethode goed, effectief vermijdend de invloed van nutsvoltage en de frequentieschommeling op de nauwkeurigheid van het diëlektrische testen, zelfs als de generator elektriciteit produceert, het instrument kan ook correct werken.
(5) perfecte beschermingsfunctie. Wanneer er overvoltage is, kan de te sterke intensiteit, kortsluiting met hoog voltage, het instrument de hoogspanning snel afsnijden en een waarschuwingsbericht uitgeven. Wanneer de temperatuursensor ontbreekt of niet aangesloten, wordt een waarschuwingsbericht uitgegeven.
Er is een temperatuur-beperkend relais in de middelgroot-frequentieinductie het verwarmen oven. Wanneer de temperatuur 120 graden overschrijdt, wordt het relais vrijgegeven en de het verwarmen einden.
(6) het gemakkelijke plaatsen van testparameters. Temperatuur het plaatsen waaier 0~120℃, AC voltage plaatsende waaier
500 ~ 2200V, gelijkstroom-voltage plaatsende waaier van 300 ~ 500V.
(7) het gebruik van het grote schermlcd vertoning, met backlight, duidelijke vertoning. De vriendschappelijke mens-machine interface, volgt enkel de Chinese menuherinneringen, inputbevelen, kan het instrument de test automatisch uitvoeren. En automatisch opslag en druktestresultaten.
(8) de klok in real time, de testdatum en de tijd kunnen worden bespaard, met de testresultaten worden getoond en worden gedrukt.
(9) lege de kaliberbepalingsfunctie van de elektrodenkop. Meet de elektrische capaciteit en de diëlektrische verliesfactor van de lege elektrodenkop om de het schoonmaken en assemblagevoorwaarde van de lege elektrodenkop te beoordelen. Het kaliberbepalingsgegeven wordt automatisch opgeslagen om nauwkeurige berekening van relatieve capacitieve weerstand en gelijkstroom-weerstandsvermogen te vergemakkelijken.

Technische parameters
