Verticale druppeltester voor IPX1, X2 testapparatuur

Beschrijving

Deze apparatuur wordt voornamelijk gebruikt om de fysieke en andere gerelateerde eigenschappen van elektronische en elektrische producten, lampen, kasten, elektrische componenten, auto's, motorfietsen en hun onderdelen te testen onder gesimuleerde druipende weersomstandigheden.Na de test wordt door middel van verificatie beoordeeld of het product aan de eisen voldoet, om het ontwerp, de verbetering, de verificatie en de afleveringsinspectie van het product te vergemakkelijken.

Standaard

IEC60529:1989 +A1:1999 +A2:2013,GB4208-2017-14.2.1,14.2.2 artikel, GB7000.1- 9.2.3 artikelvereiste.

Ckenmerkencs

1. Het is van toepassing op de waterdichte test van IPX1 en IPX2.

2. Kolomstructuur, stabiele werking van apparatuur;Het hoofdframe kan als geheel worden verpakt, wat handig is voor transport en installatietijd ter plaatse bespaart.
3. Het frame van de apparatuur is gemaakt van een hoogwaardige aluminiumlegering en de draaitafel is gemaakt van SUS304 # roestvrijstalen plaat om roest na langdurig gebruik te voorkomen.

4. Regendruppelplaat: vacuümontwerp, gemaakt van hoogwaardig roestvrij staal, duurzaam.

5. Regendruppelplaat heffen: hoogwaardige elektrische takel wordt gebruikt om de regendruppelplaat te bedienen, die voorzichtig kan worden opgetild.

6. De contactpositie van het mondstuk is een taps toelopend ontwerp van messing, dat de naald snel kan vervangen;Onder de naald is een beschermhoes van roestvrij staal aangebracht om effectief te voorkomen dat het hoofd van de testoperator per ongeluk de testnaald aanraakt.

7. Druppelstroom: de flowmeter is voorzien van een regelklep, die handmatig en nauwkeurig kan worden afgesteld.

8. Het regendruppelpaneel kan automatisch omhoog en omlaag worden gebracht en het mondstuk stopt automatisch wanneer het 200 mm verwijderd is van het hoogste punt van het geteste object (gedetecteerd door de foto-elektrische schakelaar).

9. Het heeft de functie van persluchtdroging.Nadat de test is voltooid, kan het overtollige water in de lekbak worden verwijderd om verstopping van het gaatje door langdurig plassen en kalkafzetting te voorkomen.

10. De monstertrap maakt gebruik van een stappenmotor en de rotatiesnelheid en standaardhoek kunnen nauwkeurig worden ingesteld op het aanraakscherm.De IPX1-standaard vereist een snelheid van 1r/min;Het kan automatisch voldoen aan de IPX2-hoektestvereisten: vier posities druppelregen gedurende respectievelijk 2,5 min.

11. De platenspeler is voorzien van een voorbeeld stopcontact (AC220,10A).De in- en uitschakeltijd van de sample power kan worden geregeld via het programma: power off (0-999min) - power on (0-999min) - power off (0-999min), wat van toepassing is op het in- en uitschakelen uitschakelen van het monster tijdens de test.

12. De kernbesturingscomponenten zijn 7-inch touchscreen + Panasonic PLC;De elektrische componenten zijn geïmporteerde merken zoals LS en Omron;Het bedradingsproces moet voldoen aan de vereisten van nationale normen, de lay-out van het elektrische bord moet redelijk zijn, de bedrading moet stevig zijn en de markeringen moeten duidelijk zijn.

13. De uitrustingsbasis is uitgerust met 4 beweegbare bandremzwenkwielen voor gemakkelijke beweging en fixatie.

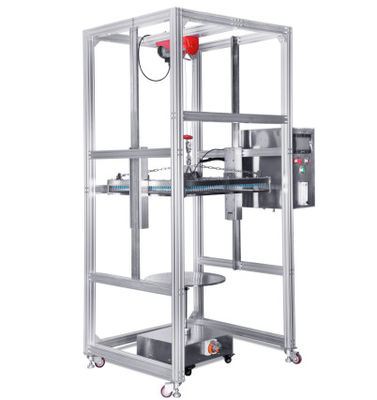

REFERENTIE FOTO:

Toets certificaat
