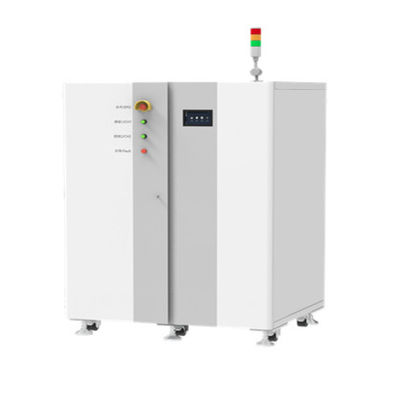

600V300A batterijtestsysteem voor laad- en ontlaadtesten

Systeem introductie

Batterij testsysteem

Product Introductie :

Power batterij simulatietest, snelheidstest;

Testen van de levensduur van de cyclus;

Vermogen, capaciteit, energiedetectie;

Virtuele afstemming van power-accu's: aanpassing van laad-ontlaadcurve, detectie en evaluatie van batterijconsistentie;

Hoogwaardige detectie van laad- en ontlaadmogelijkheden;

Power batterij, energieopslag batterij serie module detectie: monomeer spanning, monomeer temperatuurbewaking (hoogspanningsapparatuur).

Functies (sommige functies moeten worden aangepast):

Een krachtig platform voor het detecteren van lading en ontlading, speciaal ontwikkeld voor batterijmodules (pakketten) met een hoge vermogensdichtheid.

Vermogensfrequentie-isolatieontwerp, gecombineerd met drift bij lage temperaturen, hoogwaardige meerkanaals 24-bits

ADC analoog-naar-digitaal conversiechip, de steady-state nauwkeurigheid is hoger dan bij traditionele apparatuur.

Het systeem heeft een hoge vermogensdichtheid, meerkanaals integratie en functies voor energieterugwinning.

HMI-bediening, intelligente automatische kalibratie met één toets.

Een verscheidenheid aan BMS-aanpassingsmogelijkheden, ondersteuning voor opladen en ontladen van dezelfde/andere poort, ondersteuning voor relais/MOSBMS-schema;ondersteuning van onafhankelijke CAN- en RS485-communicatie-uitbreiding;ondersteuning DBC configuratie functie.

De afstandsbediening van de hostcomputer wordt gerealiseerd via Ethernet, dat de parallelle verbinding van kanalen kan realiseren, puls- en werkconditiesimulatie kan ondersteunen.

Mens-computerinteractie-interfaceontwerp, de systeemfuncties zijn eenvoudig en gemakkelijk te bedienen;ondersteuning van een aantal aangepaste instellingen;uitgerust met regelmatige kalibratie automatische herinneringsservice.

①Systeembeschrijving

Module & PACK-detectiesysteem is een uiterst nauwkeurig laad- en ontlaadapparaat dat speciaal is ontwikkeld voor het testen van krachtige accupacks.Het heeft de kenmerken van een hoge dynamische responssnelheid, hoge stabiele nauwkeurigheid, flexibele configuratie van meerdere kanalen, enz. Het ondersteunt pulstesten, testen van de levensduur van de cyclus, industriële situatiesimulatietest.Het systeem heeft meerkanaals invoer- en energieterugwinningsfuncties, die veel stroomverbruik kunnen besparen tijdens het laad- en ontlaadproces;het maakt gebruik van bidirectionele hoogfrequente DC-conversietopologie, gecombineerd met krachtige meerkanaals 24-bits AD-conversiechip, de bemonsteringsresolutie is hoger dan de traditionele single-range apparatuur.

②Oefen met getallen

③Systeemarchitectuur

Het hele systeem maakt gebruik van een drielaags architectuurontwerp (energiesysteemlaag, gecentraliseerde bewakingslaag, externe interactielaag), en elke laag is onafhankelijk van elkaar en vervult zijn eigen taken om de betrouwbare werking van het systeem te waarborgen.

④Systeemontwerp

1. Strikte simulatieverificatie

Bouwen en verbeteren van het MTALAB simulatiemodel;

Garandeer het optimale ontwerp van elke parameterindex.

2. Origineel adaptief dempingsregelalgoritme

Onderdruk effectief de resonantiepiek die wordt gegenereerd door het LCL-filter om de stabiliteit van het gesloten lussysteem te waarborgen.

⑤Systeemstructuur

1. Driefasige AC-DC-module

Driefasig nullijnontwerp:Goedkeuring van geavanceerd driefasig nullijnontwerp, door een volwassen en betrouwbaar driefasig brug-PFC-circuit, is de busspanning stabiel en voldoet aan de behoeften van een snelle respons;

Hoog vermogen en lage harmonischen:bidirectionele vermogensfactor> 0,99, lage stroomharmonische < 5%, geschikt voor verschillende ruwe elektriciteitsnetten, en de omvormer is betrouwbaar op het net aangesloten;

frequentie isolatie ontwerp:door de stroomfrequentie-isolatietransformator, tweerichtingsisolatie, tweerichtingsenergiestroom, stabiel en betrouwbaar;

Sterke compatibiliteit:uitstekende elektromagnetische compatibiliteit, de module is betrouwbaarder en efficiënter.

2. Bidirectionele DC-DC-module

Adopteer BUCK-BOOST-circuit:gebruik een efficiënt en betrouwbaar BUCK-BOOST-circuit om een ​​snelle respons van laden en ontladen te realiseren;

Hoogwaardig LCL-filterontwerp:gecombineerd met krachtig LCL-filtercircuit, lage rimpel, hoge precisie, onafhankelijke regeling van elk kanaal, ondersteuning voor kanaal/module parallelle verbinding;

Voldoe aan verschillende testvereisten:De topologie ondersteunt flexibele transformatie en kan worden uitgebreid om compatibel te zijn met verschillende laad- en ontlaadpoorten, nul-onderdrukontlading en om te voldoen aan verschillende batterijtestbehoeften.

Onderdelenlijst apparatuur

Gegevensbeheer en -analyse

Vereisten voor pc-systeemconfiguratie

Systeemnetwerkimplementatiediagram

Het chemische samenstellingssysteem voor batterijdetectie van BTS is gebaseerd op het oorspronkelijke kantoornetwerk en het werkplatform van de computerapparatuur.Het is zeer eenvoudig te implementeren, de bediening is eenvoudig en de gebruiker kan op afstand via internet inloggen op het systeem om verschillende bewerkingen op de apparatuur te realiseren;met behulp van netwerkverbinding en SQL-database, gecentraliseerde controle van meerdere aangesloten apparatuurkasten en gecentraliseerd beheer, analyse en statistieken van alle gegevens.Figuur 4 is een netwerkimplementatiediagram van een BTS-batterijdetectieapparaat.

Vereisten voor de werkomgeving van de apparatuur

Technische specificaties
