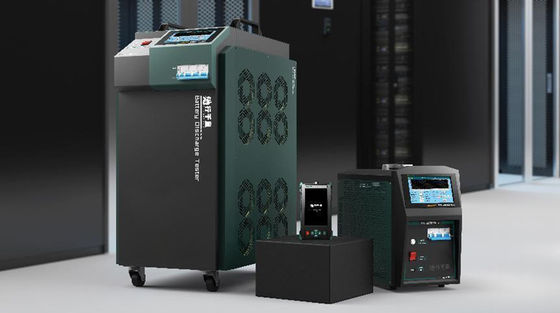

100V/50A-batterij Last & Lossingsmeetapparaatlaboratorium het Testen Materiaal



Productomschrijving van Laboratorium het Testen Materiaal

Het acculading/lossingsmeetapparaat is een pas ontwikkeld instrument van de hoog rendementtest door ons bedrijf voor snel het oplossen van het experiment van de de controlelossing van het batterijpak, de overblijvende de capaciteitstest van het batterijpak, de enige eenheidsinspectie, en batterij het dagelijkse onderhoud. Het instrument keurt het geavanceerde laden van en het lossen van controletechnologie in binnen- en buitenland goed, en speciaal voor batterij ontworpen die, het lossen, cyclisch het laden en het lossen tests volgens de het laden en het lossen kenmerken van lead-acid en lithiumbatterijen laden. Het meetapparaat kan het batterijvoltage, lossingsstroom, lossingsduur, lossingscapaciteit en andere parameters tijdens het lossingsproces in realtime controleren; het instrument keurt een intelligent ingebed besturingssysteem goed en steunt draadloze gegevenstransmissie om het voorzien van een netwerk te realiseren van batterij het testen, dat batterij maakt gemakkelijker en wetenschappelijker onderhoud en beheer inpakken, waarbij de levensduur van het batterijpak wordt uitgebreid. Het kan wijd in diverse industrieën zoals mededeling, stroom, toren, batterijfabrikanten, de nieuwe ondernemingen van het energievoertuig, spoorweg, metro, petrochemische stof, enz. worden gebruikt. Met de voordelen van gemakkelijke verrichting en het veilige laden en het lossen, is het het ideale testhulpmiddel voor gelijkstroom-systeemverrichting en onderhoud het testen.

Producteigenschap van Laboratorium het Testen Materiaal

• De productlossing die de polymere positieve weerstand van de temperatuurcoëfficiënt gebruiken (Polymere Positieve die Temperatuurcoëfficiënt) als PTC wordt bedoeld, het apparaat kan een beschermende rol in de kring spelen wanneer de huidige schommeling, te op hoge temperatuur, met de functie van de te sterke intensiteit (zoals kortsluiting) zelfbescherming, de waardeverhogingen van de te sterke intensiteitweerstand, scherp te groot is om de stroom te beperken om schade aan de componenten in de kring te vermijden. Wanneer de fout wordt verwijderd, verklaren de temperatuur van de PTC apparaten automatisch dalingen en de winst naar een lage weerstand, met een hoge veiligheidsfactor, vermijdend het roodgloeiende fenomeen en een sterker milieuaanpassingsvermogen, die de gehele lossingstest maken verwerkt meer veilig en stabiel.
• De belangrijkste controleraad keurt het ingevoerde krachtige WAPEN cpu van STMicroelectronics goed: de stabiele prestaties, hoge frequentie, krachtig, dubbel cpu-overtolligheidsontwerp in het lossingsproces, belangrijkste cpu zijn de oorzaak van de verrichting en de verwerking van instructies, secundaire cpu is de oorzaak van alarm controlerend en zal de procesbeheersing, wanneer er een noodsituatiesituatie is, belangrijkste en secundaire Cpu belangrijkste cpu is verantwoordelijk voor instructieberekening en verwerking, terwijl secundaire cpu van alarm controle en procesbeheersing de oorzaak is. In geval van nood, zal belangrijkste en secundaire Cpu de output tegelijkertijd sluiten

Fig.1 de Bewerker Fysieke Tekening van de Controleraad

• 7-duim waar kleurentouch screen: 7 duim high-definition LCD met een resolutie van 1024x800 kan worden gebruikt om histogrammen, lijsten, grafieken, gegevensrapporten, hulpdocumenten, enz. visueel te tonen. Het aanrakingspaneel is een militair weerstand biedend de aanrakingspaneel van de rang multilayer samengesteld film met sterke anti-interference capaciteit, vooral geschikt voor elektromagnetische interferentie en voorbijgaande die impulsinterferentie door krachtcentrales, batterijruimten en laders met hoge frekwentie wordt geproduceerd. De van de menuverrichting en pagina omschakeling kan direct door het touche screen worden uitgevoerd, en de gehele verrichting is eenvoudig en duidelijk.
• Het heeft de functie van het laden van en het lossen van parameter vooraf ingesteld malplaatje: zes algemeen gebruikte malplaatjes van de testparameter zijn ingebouwd, en de malplaatjegegevens kunnen na stroomuitval worden opgeslagen. Na het plaatsen, zolang zijn parameters niet worden veranderd, is het altijd efficiënt, bewarend het probleem van het plaatsen van vele parameters telkens als u begint. Ontmoet de parametermontages van verschillende types van batterijen. De test kan direct na macht zijn begonnen. Er is geen behoefte om parameters vaak te plaatsen. De test is werkelijk begonnen met één sleutel, die de test eenvoudig en efficiënt maken.
• De eenheid controlemodule keurt de getelegrafeerde transmissie van LORO goed wireless+RS485: compatibel systeem met 2V/4V/6V/12V het niveau van het vier eenheidsvoltage controle. En de ingebouwde voeding, zonder externe voeding. Elke draadloze module kan 12 batterijen controleren tegelijkertijd, wat eenvoudiger is dan de traditionele verbindingswijze waar elke module slechts 4/6 individuele voltages controleert. Er zijn twee communicatie wijzen, draadloos en getelegrafeerd, die volgens de huidige situatie kunnen worden geschakeld (Nota: de enige controlemodule is facultatief)

• De professionele van het de gegevensanalyse en beheer van PC eindsoftware is uitgerust: het kan diepe die mijnbouw van testgegevens uitvoeren door het materiaal worden geproduceerd, met inbegrip van enige voltagekromme, gehele groep voltagekrommen, gehele groep huidige krommen, grafiek, gegevenstabel in real time, wachtwoordbescherming van hogere computersoftware, experimentele conclusie en andere functies uitkiezen, en kan Excel/Word de rapporten van het documentformaat volgens vereisten en druk automatisch produceren en hen archiveren.

• Krachtige en geschikte gegevensopslag en reservefunctie: 8GB de gegevensbergruimte wordt ingebouwd, die meer dan 1000 groepen kan opslaan het laden van en het lossen van gegevens, en steunt functies zoals het bekijken van, het analyseren van en het schrappen van historische gegevens. Een de flitsschijf van 16GB USB is uitgerust met de machine, die de gegevens van het testproces kan overbrengen naar de USB-flitsschijf na het opnemen van het in de USB-poort van het apparaat, en dan de USB-flitsschijf aan PC voor gegevensanalyse en gegevens reservebeheer nemen door de hogere computersoftware.

• Het Weergeven van historische gegevens buigt: door de functie van de historische gegevenskromme van de gegevensbeheerinterface, kunt zich u de ingebouwde gegevensbestanden in de vorm van grafieken en oscillograms, evenals inzoomen, uitzoomen bekijken en vragen, links en net van oscillograms vanuit veelvoudige invalshoeken bewegen






• Een verscheidenheid van de beëindigingsvoorwaarden van de testlossing kunnen, met inbegrip van lossingscapaciteit, lossingsduur, enig laag voltage, laag voltage van de gehele groep worden geplaatst. Nadat om het even welke beproevingsomstandigheid wordt ontmoet, zal de lossing automatisch tegengehouden worden, evenals overvoltage, te sterke intensiteit, over--temperatuur, abnormale gegevensopslag, omgekeerde verbinding van de terminals van de voltagetest en andere het alarmvertoningen van de testfout.

• Een verscheidenheid van test het laden beëindigingsvoorwaarden kunnen, met inbegrip van lossingscapaciteit, het laden duur, enige laag voltagebovengrens, en de gehele bovengrens van het groepsvoltage worden geplaatst. Het laden zal automatisch tegengehouden worden wanneer om het even welke beproevingsomstandigheden met. is.

• Het heeft de activering en de reparatiefunctie: het pakket kan het werkzamee stof van de negatieve elektrodenvulcanisatie activeren door de activeringsfunctie, de last en de lossing cirkelen, de daling van de capaciteit verminderen, en de levensduur batterij verbeteren.

• Zelfkaliberbepalingsfunctie: het instrument is uitgerust met voltage en de huidige functie van de kaliberbepalingscorrectie, dat de meetresultaten op plaats kunnen kalibreren. De metingsfout kan herhaaldelijk worden gekalibreerd en worden verbeterd om de metingsnauwkeurigheid te verzekeren. Deze functie is vooral geschikt voor gebruik wanneer er een eis ten aanzien van consistentie tussen instrumentenlezingen en gebiedsinstrumenten is.
• De enige controleinterface van de instrumentensteunen die de enige voltagegegevens op veelvoudige manieren bekijken: het enige batterijvoltage wordt verzameld in in real time en op twee manieren, namelijk, histogram/lijst, voor het gemak van evaluatie en analyse, en voor het gemak van intuïtief het tonen van de status van het batterijvoltage getoond.

Echnicalparameters van Laboratorium het Testen Materiaal

Echnicalparameters
Productmodel	110V batterijsysteem
lossingsvoltage	80-132V
Het laden voltage	95-150V
Het lossen van stroom	0-50A
Het laden stroom	0-40A
Instrumenten functionele kenmerken
Vertoningsfunctie	7-duim LCD touch screen, resolutie 1024x800
De nauwkeurigheid van de voltagemeting	±0.5%FS+0.1V
Huidige metingsnauwkeurigheid	±1%FS+0.1A maximum: 100A
De enige nauwkeurigheid van de voltagevertoning	0.01V
Draadloze (facultatieve) patrouillefunctie	Compatibel systeem met 2V/6V/12V-monomeervoltage controle. Elke draadloze controlemodule kan 12 monomeren tegelijkertijd controleren
Vertoningsnauwkeurigheid van het laden van en het lossen van stroom	0.1A
De capaciteit van de gegevensopslag	Ingebouwd: 8Gbit FLITS; Externe 16G-opslag
Datacommunicatie	RS485*3; USB*1
Werkende wijze	Constant voltage/constante huidige/constante macht, parallel/controle mogelijke slaven
Beschermingsprestaties (LCD reminder+buzzer alarm)
De functie van de gastheerbescherming	Sluitingsbescherming door over temperatuur, over huidige en onbeheerste stroom wordt teweeggebracht die
De omgekeerde functie van de verbindingsbescherming	Akoestische en optische alarmherinnering voor polariteitsverbinding
Abnormale bescherming	Stroomuitval van machtslijn en hoofdkabel
Over temperatuurbescherming	Gebouwd in temperatuur ontdekkende sonde, wanneer de temperatuur 75 ℃ overschrijdt, zal het apparaat automatisch ophouden lossend
De bescherming van het noodsituatieeinde	De externe stroomonderbreker van de luchtschakelaar voor de bescherming van het noodsituatieeinde
Werkomgeving
De wijze van de hittedissipatie	Gedwongen - luchtkoeling
Temperatuur	Werkende temperatuurwaaier: - 5~50 ℃ Opslagtemperatuur: - 40~70 ℃
Vochtigheid	relatieve vochtigheid: 0~90% (40±2℃)
Hoogte	Geschatte altitude≤4000 米
Werkende voeding
Voltage	Enige fase drie draadsysteem: 220V AC (– 20%~+30%), Frequentie: 45~65Hz;
Het voltage weerstaat test	Input-insluit: 2200Vdc 1min
	INPUT-OUTPUT: 2200Vdc 1min
	Output-insluit: 700Vdc 1min
Veiligheid	EN610950
Instrumentenafmetingen
Gastheergrootte (mm)	483*230*400
Gewicht	22KG
Kabel bedrading	De kabel verbindt snel rode stop (plus zwarte minus), grootte: huidige mm ² * 3m, positieve 1 en 1 verbieden
