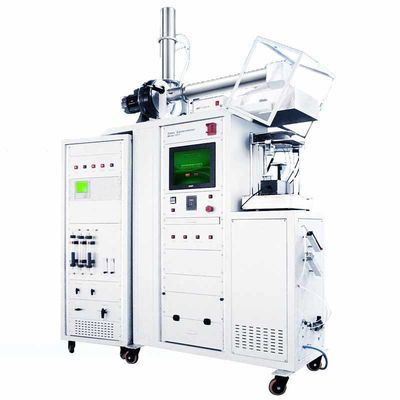

ISO5660 de Analyseinstrument van de kegelcalorimeter voor Hitteversie

Productinleiding

De kegelcalorimeter meet het tarief van de hitteversie (H.R.R), rookversie, ontstekingstijd, zuurstofconsumptie, koolmonoxide en kooldioxidegeneratie en het tarief van het massaverlies wanneer het specimen aan middel van kegelverwarmer wordt blootgesteld.

Toepassing

Dit apparaat wordt gebruikt om materialen te evalueren aan thermische straling (typische die stralingswaarde 25, 35, 50KW/m2) worden blootgesteld, door een apparaat van de elektrische vonkontsteking wordt aangestoken, en dan het tarief van de hitteversie van het materiaal, het tarief van de rookgasstroom, en het de de de c-coëfficiënt, tijd van de Steekproefontsteking en het doven tijd, de totale zuurstofconsumptie, de totale rookgeneratie, tarief van het massaverlies, de totale hitteversie, de efficiënte verbrandingshitte, de kooldioxidegeneratie en de koolmonoxidegeneratie te meten die.

Technische parameters

Producteigenschappen en Toepassing

1.Cone de calorimeter met beweegbaar analysekabinet, kan aan een groot het tariefproefsysteem van de hitteversie zoals ISO 9705, ENGELSE 13823 enz. worden verbonden, voldeed aan ISO 5660, ASTM E1354, BS 476 Deel 15 de testnormen van enz.
2.Integrated testlichaam en 19 van het analyseduim kabinet, ingebedde PC de computer van het 15 Duimtouche screen, voor de gehele controle en het automatische testen.

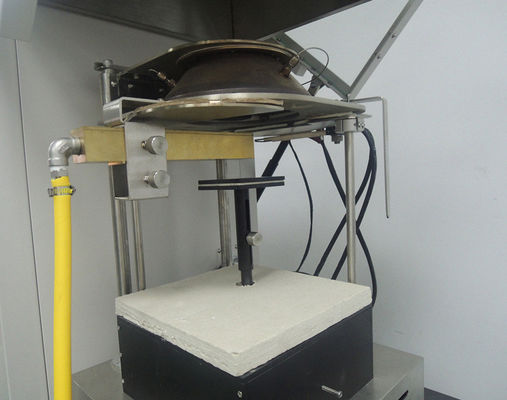

3.Conical de verwarmer schatte macht 5000W, de hitteoutput van 0 ~ 100kW/m2, gebruikend PID temperatuurcontrolemechanisme, terwijl de stralingskegel horizontaal of verticaal kan zijn.
4.Exposed aan het centrale deel van de oppervlakte van steekproef 50 is x 50mm waaier, straling op het centrum van de afwijking niet meer dan 2%.
5.The steekproef wegende waaier 0 ~ 3000g; nauwkeurigheid: 0.1g.
6.Auto gespleten die Blind automatisch wordt geopend om straling aan de steekproef over te brengen.
Paramagnetische de zuurstofanalysator van 7.ABB EL3020, die de methode van paramagnetische verandering gebruiken om de concentratie van zuurstof in het gas te meten. Concentratiewaaier van 0-25%.
8.Smoke de dichtheidsanalyse die lasersysteem met behulp van, het systeem bestaat uit een 0.5mW hij Ne-laser, de belangrijkste detector en hulpdetector.
Het uitlaatsysteem bestaat etc. uit de ventilator, de dekking van de rookinzameling, de uitlaatpijp en de de stroommeter van de openingsplaat. De stroomtarief van de uitlaatventilator van 0 ~ 50g/s, precisie 0.1g/s.
9.Ring de monstertrekker is van de rook geïnstalleerd die kap verzamelen bij 685 mm, met 12 gaten.
10.The het tarief van de uitlaatstroom moeten zou worden bepaald door het drukverschil aan beide kanten van de scherpe randopening 350 mm boven de ventilator, de binnendiameter van scherp te meten
de plaat van de randopening is 57mm + 1mm.
Het systeem van de het Gasbemonstering van 11.ABB scc-s bestaat bemonsterings uit pomp, filter, koude val, afvalwaterlossing, waterfilters en Co2-filters;
Draagbaar waterkoelingssysteem zonder behoefte aan waterleidingsbedrijven en loodgieterswerk wanneer het gebruiken van de Hitteluf meter (voor ISO 5660).
12. om de reactie van het gehele proefsysteem te kalibreren, het gebruik van een vierkante openingsdiebrander van de messingskaliberbepaling, wordt gebruikt om de waarde van C-coëfficiënt te meten.
13.The gegevensverzamelingsysteem om zuurstofanalysator, openingsmeter, thermokoppel en andere instrumenten van de output te kunnen registreren.

Toepassing: Geschikt om het tarief van de hitteversie bouwmaterialen te testen, Spoor, Draadkabel

Productdetails van de Kegelcalorimeter

De naam van Kegelcalorimeter wordt afgeleid uit de kegelverwarmer zoals die door Dr. Vytenis Babrauskas wordt gebruikt testspecimen (100mm x 100mm) met stroom tot 100kW/m2 voor de de zuurstofuitputting van de bankschaal van zijn ontwikkeling te inspecteren. De test van de kegelcalorimeter is gebaseerd op de theorie dat de zuivere verbrandingscalorieën in verhouding tot een noodzakelijke hoeveelheid zuurstof voor verbranding zijn en 13,1 MJ/kg wanneer de zuurstof 1kg wordt verbruikt, en hitteemissie, ontstekingstijd, zuurstofconsumptie, de generatie van Co en Co2-wordt geproduceerd, en stroom van aangestoken gassen zoals die van testmaterialen wordt geproduceerd wordt gemeten.

Normen

ASTM: ASTM D6113, ASTM E1354, ASTM E1740, ASTM F1550
BS: BS 476-15
ISO: ISO 5660
EN: EN 45545-2: 2013
GB: GB/T 16172:2007

Installatievereisten

Elektro: 230 volts Nominale 50 Ampèren
Omgevingstemperatuur: Het werken 10°C aan 35°C
Afmetingen: Apparaten: 1800mm (w) x (h) x x 900mm 2600mm (d)
Gaslevering: Methaan, Stikstof, Samengeperste Lucht

Kegel Calorimeter.pdf

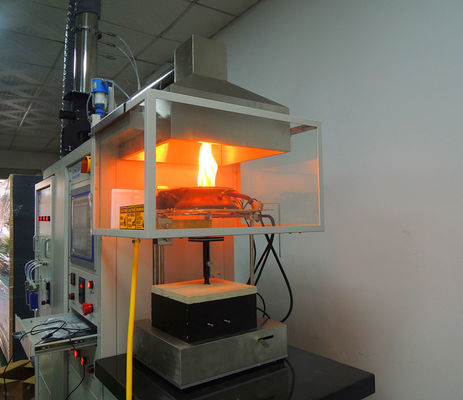

Hoe werkt een kegelcalorimeter?

De Kegel is een brand het testen hulpmiddel op het principe wordt gebaseerd dat de hoeveelheid hitte van een brandende steekproef wordt met de hoeveelheid zuurstof tijdens de verbranding wordt verbruikt vrijgegeven die direct verwant die is. De hoeveelheid hitte een materiaal produceert wordt direct gericht op de strengheid van een brand, zoals brandgroeipercentage.
