BS6387 brand het Testen Materiaalkabel wordt vereist om Kringsintegriteit in de Brandomstandigheden te handhaven die

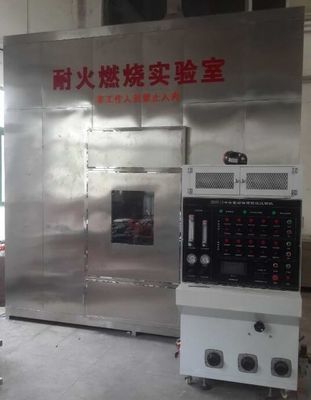

BS6387 testapparaat voor Kabel wordt vereist om Kringsintegriteit in de Brandomstandigheden te handhaven die

Samenvatting

Dit testapparaat voor weerstand tegen vereiste brand van kabels
om kringsintegriteit in de brandomstandigheden te handhaven. Het is van toepassing op kabels van
nominale spanning die 600/1 000 V en van algemene diameter niet overschrijden minder dan of
gelijke aan 20 mm.

Leeft aan Standaardbs6387 na

De test in deze Britse Norm wordt gegeven is van toepassing op kabels twee hebben die of meer die
geïsoleerde leiders, al dan niet de kabels andere metaal opnemen
elementen zoals pantser, het scherm of krings beschermende leider. De test is ook
van toepassing op kabels die één geïsoleerde leider hebben op voorwaarde dat de kabel
neemt minstens één ander metaalelement op. De test is niet van toepassing aan
kabels die één geïsoleerde leider maar geen ander metaalelement hebben

Materiaalsamenstelling

1.Resistance aan brand alleen test

De weerstand tegen brandproefbank omvat het volgende deel: kabelsteunregeling, ononderbroken opsporingsapparaat, hittebron.

Kabelsteunregeling: De kabelklemmen de kabeljasjes lateraal door de klemmen. Het middendeel van de kabel wordt bevestigd door twee metaalringen (afstandsafstand 300mm), en de metaalring wordt aan de grond gezet aan de andere metaaldelen van het apparaat. Het apparaat van de kabelsteun wordt getoond in Figuur 1. Voor kabels zonder pantserdiameter minder dan 10mm, of andere kabels die significante verplaatsing tijdens de test hebben, zijn er 3 metaalringen, elk vast bij de originele metaalring van ongeveer 150mm.

2. Ononderbroken opsporingsapparaat: Laat de huidige pas door alle kernen van de kabel, een ster-verbonden transformator in drie stadia of drie eenfasige transformatoren (of een eenfasige transformator als de test een enig-kernkabel) is, en er is genoeg de capaciteit om een maximum - toelaatbare lekkagestroom van 3A bij het testvoltage te handhaven. Verbind een lamp aan de andere kant met elke kerndraad van de kabel en pas een stroom van ongeveer 0.25A bij de nominale spanning van de kabel toe.

3.Heat bron:
1. De hitte is een 610 mm lang tubulair gasfornuis dat intensief methaan en vlam kan zeer sterk leveren.
2. Temperatuurmeting: Een 2mm diameterthermometer wordt geplaatst dicht bij de luchtinham, parallel met de brander boven 75mm
3. De temperatuur en de tijd van de testvlam: (zie BS6387-verbrandingsrang)
650. C ± 40 °C - 3 uren
B 750. C ± 40 °C - 3 uren
C 950. C ± 40 °C - 3 uren
S 950. C ± 40 °C -20 minuten

4. Kabelsteekproef: De steekproef is een sectie het afgewerkte product, niet minder dan 1200 mm, en 100 mm van schede en behandelt laag wordt verwijderd op beide einden. De draden op de einden van de kabel zouden de elektroverbindingen moeten met in overeenstemming zijn met.
5. Testvoltage: 200~1000V regelbaar

Wat testen de verschillende types van brand?
Brand het testen – zoals reactie en weerstand tegen brand het testen van materialen en structuren, en prestaties het testen van de componenten en de systemen van de brandafschaffing (b.v. brandblusapparaten en sproeiers), van opsporing en alarmsystemen en kabels, en van rook en hitteventilatiesystemen.
