PLC Controlemeubilair het Testen van de de Dia'sduurzaamheid van de Materiaallade de Cyclusmeetapparaat

PLC-besturing Meubelproefapparatuur Schuifladder Slides Duurzaamheid Cyclus Tester

Informatie over het product

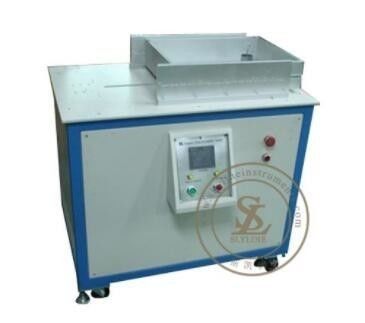

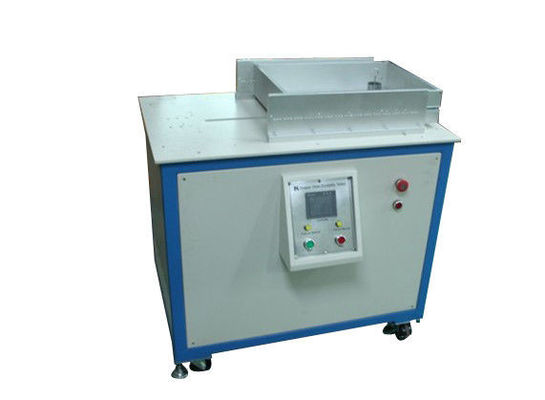

Drawer Slides Durability Tester is ontworpen om de slides van laden, bureau, tafels, kasten en kast te testen.
met een gewicht van niet meer dan 10 kg

Technische parameter

a.gecomprimeerde lucht - 6 kg/cm2.

b. wisselstroommotor voor het regelen van de hoogte van 250-1000 mm.

c.Pneumatische cilinder - dubbelwerkende cilinder met magnetische schakelaar en maximaal slagvermogen van 600 mm (instelbaar).De cilinder moet voorzien zijn van een bevestiging om elk type trekkerhandvat vast te houden om de trekker te openen/sluiten zonder kracht uit te oefenen op het trekkerstelsel..

d.Bedieningspaneel/console bestaat uit:

• Stroomvoorziening: 240 Volt:13 A mps:50HZ
• Aan/uitknop
• 6 - cijfers Elektronisch voorbestemmingsrekenbord ((EPC))

- De EPC registreert elke slag van de cilinder tot zes cijfers.

- Stop de testoperatie op de ingestelde slag.

-EPC geeft het aantal geslagen bewegingen weer dat tijdens de test is bereikt.

-EPC kan ook het aantal cycli bij de stroomonderbreking afrekenen en de werkelijke meting afrekenen en blijven tellen wanneer de werking wordt hervat.

- De single blijft staan tot de teller is gereset.

Opmerking:Een slag wordt geteld als één cyclus.

i.Extensible element cycle tests (ANSI/BIFMA X5.9-2012, punt 15)

ii.Extensibele elementencyclusproeven (ANSI/BIFMA X5.5-2014, punt 10)

iii.Duurzaamheid van verlengstukken (BS EN 16122:2012, punt 7.5.3)

Specificaties

1.Slide Grootte: 140-500mm/

2.Handmatige bediening/

3.Trekker wisselkracht: 120w tandwielmotor/

4.Bestuurssysteem PLC-besturing, touchscreen display.

5Testsnelheid:0.25m/s (instelbaar) /

6.Toerstocht van de lade: dicht-open 140-500 mm (kan door de klant worden gespecificeerd)

Toepassingen

• Fabrikanten van kantoormeubilair¢ Tests van lades op bureaus, archiefkasten en opslagruimtes

• Huishoudelijke meubelproducenten

• Laboratoria voor het testen van meubilair het uitvoeren van certificerings- en kwaliteitsborgingstests volgens BIFMA- en EN-normen

• Toeleveranciers van schuifladders¢ Validering van duurzaamheid en levensduur van producten voor OEM-klanten

• Kwaliteitscontrole-afdelingen- Inkomende inspectie en productielijnmonsterneming van afgewerkte meubels

• O&O-teams Het vergelijken van schuifontwerpen, materialen en smeersystemen onder gecontroleerde cyclusomstandigheden

• Derden die inspecties uitvoeren onafhankelijke duurzaamheidsbeoordelingen uitvoeren voor de rapportage over naleving

Vaak gestelde vragen

V: Waar wordt deze apparatuur voor gebruikt?
Deze tester evalueert de duurzaamheid en de levensduur van laden die op bureaus, kasten, kasten,en opslagmeubilair door herhaalde open- en sluiting onder gecontroleerde omstandigheden te simuleren.

V: Hoe werkt het testproces?
Een pneumatische cilinder grijpt de handgreep en opent en sluit automatisch de lade met een programmeerbare snelheid en slaglengte.Een elektronische teller volgt elke cyclus en stopt de test wanneer het vooraf ingestelde aantal is bereikt.

V: Aan welke normen voldoet deze apparatuur?
De tester ondersteunt de testmethoden die zijn gespecificeerd in ANSI/BIFMA X5.9-2012 (punt 15), ANSI/BIFMA X5.5-2014 (punt 10) en BS EN 16122:2012 (punt 7).5.3) voor de duurzaamheid van uitbreidbare elementen.

V: Welke soorten laden of glijbanen kunnen worden getest?
Het apparaat is geschikt voor glijbanen met een slaglengte van 140 mm tot 500 mm en is geschikt voor verschillende type laden.De bevestiging is ontworpen om standaard ladenhandgrepen vast te houden zonder kracht uit te oefenen op het ladesysteem.

V: Wat gebeurt er als de stroom wordt onderbroken tijdens een test?
De elektronische teller behoudt het aantal cycli door de stroomonderbrekingen en hervat het tellen vanaf hetzelfde punt wanneer de stroom is hersteld, zodat u de test voortgang nooit verliest.

V: Kan ik de testsnelheid en slaglengte aanpassen?
Ja. Testsnelheid is verstelbaar tot 0,25 m/s en slaglengte kan worden ingesteld tussen 140 mm en 500 mm op basis van uw specifieke glijvereisen.

V: In welke sectoren wordt deze apparatuur meestal gebruikt?
Fabrikanten van kantoormeubilair, fabrikanten van huishoudelijk meubilair, testlaboratoria, leveranciers van lades, afdelingen voor kwaliteitscontrole en derde inspectie-instanties.
