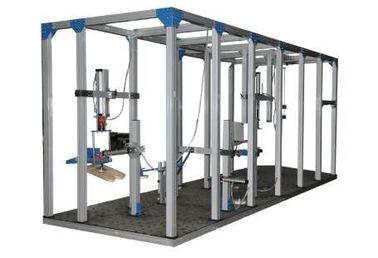

Het Meubilair van BIFMA 5,1 het Testen de Duurzaamheid van de Materiaalrugleuning het Testen Machine

Het Meubilair van BIFMA 5,1 het Testen de Duurzaamheid van de Materiaalrugleuning het Testen Machine



Deze machine moet de capaciteit van de stoelen evalueren om moeheid te weerstaan beklemtoont en slijtage die door achterwaartse kracht op de rugleuning van de stoel wordt veroorzaakt.



Technische parameters

i.seat en statische rug/duurzaamheidstest,

ii.seat voorrand statische test

iii.armrest stijgende & benedenwaartse statische test,

iv.arm zijdelings statische test

v.legs door:sturen/zijdelings statische test

vi.back effecttest

vii.seat effecttest



1. Mesin van het Ukurankader: (2700×1990×2300) mm, uitgedreven aluminium

2. Bekalankuasa: enige fase, AC220V

3. Mempunyai6stesenujianiaitu:

I. statisch Seat en rug/duurzaamheid & zetel voorrand statisch meetapparaat

a. Pneumatische cilinder met de capaciteit van de ladingscel (horizontale) 1000N & (verticale) 2000N

b. 1 horizontale cilinder & 1 verticale cilinder

c. Mechanisme - een gespecificeerde verticale lading wordt eerst toegepast op de zetel en de lading wordt gehandhaafd wanneer de horizontale lading wordt toegepast. De kracht zal voor (adjuastable) worden gehandhaafd 10±2s of 2±1 s. Dit vormt op cyclus.

d. Regelbare ladingsrichting (90° aan de stoelrugleuning)

e. Regelbare hoogte

f. Het ladingsstootkussen - in bijlage aan de cilinder en kan vrij draaien

- Seat die stootkussen - in bijlage aan de verticale cilinder (verwijs gehechtheid) laden

- Achterladingsstootkussen - in bijlage aan de horizontale cilinder (verwijs gehechtheid)

g. Electrontic bepaalde tegen(epc) vooraf - cijfer 6 tegenovergesteld aan slag de cilinder tot 200.000 cycli

h. Compressielucht: ±6kg/m ²

i. PLC programmering & beschikbare veiligheidscode

j. Enige fase AC 220V

k. Snelheid: regelbaar (cyclus 10-20/minuut)

II. armsteun omhoog & benedenwaartse statische test

a. Bestaat uit 2cylinder. Beide cilinder kan worden geplaatst aan:

- Verticale positie met regelbare horizontale afstand (tot 1m) - om verticale benedenwaartse kracht (tot 900 N) op de wapenrest toe te passen en de stoel op te heffen van het platform.

b. De hoogte is regelbare tot 1m.

c. Het ladingsstootkussen maakte aan de cilinder vast: verwijderbaar, 100mm maakte de diameter, 50 mm-dikte, 12mm straal randen & vlakke oppervlakte rond.

d. 3 verrichtingswijze:

- Wijze 1: stel 1st slechts cilinder in werking (voor stoel met één opgeruimde armsteun)

- Wijze 2: stel 2de slechts cilinder in werking (voor stoel met één opgeruimde armsteun)

- Wijze 3: stelde gelijktijdig beide cilinder in werking

e. Vereiste cyclus: 10 keer

f. De kracht zal voor 10±2 s. worden gehandhaafd.

III. test van de armsteun de zijdelings statische lading

a. Besta uit horizontale cilinder die 2loading hebben opvult (100mm diameter) fixd bij de tegenovergestelde richting (verwijs gehechtheid).

b. De cilinder wordt bevestigd op verticale regelbare post en hoogte (5001000mm)

c. De de cilinder en assemblage van het ladingsstootkussen kunnen tussen 2 wapenrust (min.distance 400mm) passen zodat de sideway kracht (max.900N) op de wapenrest gelijktijdig door het ladingsstootkussen kan worden toegepast.

g. Vereiste cyclus: 10times

h. De kracht zal voor 10±2 s. worden gehandhaafd.

IV. de benen door:sturen/zijdelings statisch meetapparaat

a. Bestaat uit 1 cilinder die aan de horizontale en verticale positie kan worden geplaatst.

b. Ladingscel: capaciteit 1000N

c. De hoogte is regelbare tot 1m

d. Het ladingsstootkussen maakte aan de cilinder vast: 100mm diameter, 50mm dikte, 12mm straal rond gemaakte randen & vlakke oppervlakte.

e. Krachttoepassing: 10 keer, die voor 10±2s wordt gehandhaafd.

V. rug/wapeneffectmeetapparaat

a. Effecthamer

- Hangende en draaiende slingerhamer voor vrije daling

- Regelbare hoogte (3001000mm)

- Bouw - verwijs gehechtheid

b. De schaal van de hoogtemeting

- & mobiele vloer die bevinden zich

- waaier: 1.5m

c. Rubbermat

- Grootte: 1.5 ×1.5 ×0.002m

- Hardheid: (85±10) IRHD volgens ISO-7619-2:2010, dat door geaccrediteerd laboratorium wordt getest

VI. Seat-effectmeetapparaat

a. Pneumatische cilinder

- om de pers te houden vrij te geven en op te heffen

- Hoogte: Regelbare hoogte tot 2m van de vloer

- In bijlage aan de pers en sta de pers toe om vrij op de testoppervlakte bij (regelbare) te vallen hoogte tot 300 mm

b. Pers - verwijs gehechtheid



i. Zet en achter statische/duurzaamheidstest, (het ENGELSE 1728:2012 van BS, clause6.4&6.17)

ii. zet voorrand statische test (het ENGELSE 1728:2012 van BS, clause6.5)

iii. Armsteun omhoog & benedenwaartse statische test, (het ENGELSE 1728:2012 van BS, clause6.11&6.13)

iv. Wapen zijdelings statische test (het ENGELSE 1728:2012 van BS, clause6.10)

v.Legs door:sturen/zijdelings statische test (het ENGELSE 1728:2012 van BS, clause6.15&6.16)

vi. Steun effecttest (het ENGELSE 1728:2012 van BS, clause6.25)

vii. Zet effecttest (het ENGELSE 1728:2012 van BS, clause6.24)



a. Sluit 12mm dikte af

b. Draagbaar wapen zijdelings meetapparaat - voor veelvoudige plaatsing

- de extra cilinder in bijlage met ladingsstootkussen de diameter en 1 van 100 mm scheidde ladingsstootkussen 100mm

- Beide ladingsstootkussens zullen op de staalstaaf (lengte 2 m) in tegenovergestelde richting worden bevestigd.

- De afstand tussen ladend stootkussen 2 is regelbaar langs de staaf.

- De toepassing van kracht op de wapenrest zal niet belemmerd worden door de staaf.

c. Padacontrolebord van de Mempunyai I/O haven bagikemudahanintegrasisistem.

d. PLC dibekalkan de veiligheidscode van programmakodbeserta



Specificatie

Rugleuningshoogte	5001200mm
Testsnelheid	16 en 20 keer/min of gespecificeerd
Geladen gewicht	100lb of 225 pond
Teller	LCD, 0-999,999
De kracht van de luchtdruk	0-150lb
Machinegrootte	136 * 66 * 140cm
Krachtslag	0-18 duim
Gewicht	549kg
Krachthoek	0-90°
Macht	1 #, AC220V, 3A



Testnormen

• De Cyclische Test van het de Schuine standmechanisme van ANSI/BIFMA X5.1-2011 10 -
• De Cyclische Test van de de Rugleuningsduurzaamheid van ANSI/BIFMA X5.1-2011 15 - - Type I
• De Cyclische Test van de de Rugleuningsduurzaamheid van ANSI/BIFMA X5.1-2011 16 - - Type II en Type III
