De de Testkamer van de draadvlam voor Elektrische Kabels onder Brand conditioneert Kringsintegriteit

De de Testkamer van de draadvlam voor Elektrische Kabels onder Brand conditioneert Kringsintegriteit

Normen

CEI 60331-21

Tests voor elektrische kabels in de brandomstandigheden - Kringsintegriteit - Deel 21: Procedures en vereisten - Kabels van nominale spanning tot en met inbegrip van 0,6/1,0 kV

Specificatie

2. Kabel en van de kabellijn de de testmachine van de integriteitsverbranding ontwerpt principe:

Het kabel en van de kabelintegriteit brandmeetapparaat is verdeeld in drie delen: de verbrandingsdoos, het verbrandingskader, en de controledoos, die individueel beweegbaar zijn. Elk apparaat is uitgerust met gietmachines bij de bodem voor gemakkelijke beweging en hygiëne. Een apparaat voor kabels en kabels wordt gebruikt die lijnintegriteit wanneer het gebruiken van een vlam met een temperatuur van niet minder dan 750 ° C (controle van hitteoutput) voor individuele brandtest die vereisen

Kabel en van de kabellijn de integriteitsverbranding test machine technische parameters:

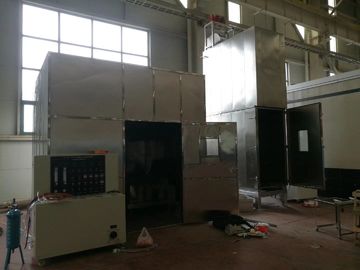

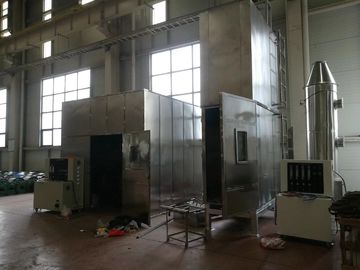

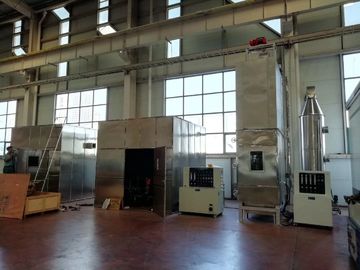

1. Ontwerp van de verbrandingskamer

Het wordt bevestigd aan de hoekstaalsteun met een geschikt materiaal om de volledige kubieke verbrandingskamer te vormen.

Verbrandingskamer: binnenafmetingen: 3M x 3M x de totale 27 kubieke meters van 3M.

Kan bakstenen muurstructuur of de structuur zijn van de staalplaat, door klanten wordt geselecteerd die

2. Steekproefhouder: De steekproef bestaat uit twee of drie steunen van de metaalring met een binnendiameter van ongeveer 150 mm.

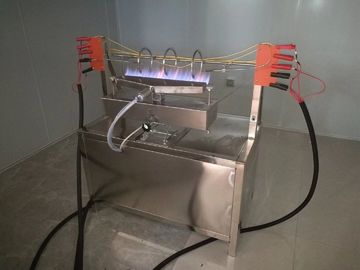

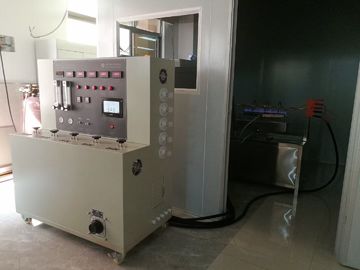

3. Brandend apparaat:

(1) soldeerlamp: Een propaangasfornuis met een nominale lengte van 500 mm en een breedte van 15 mm voor een pijp met een venturibuismixer.

(2) stroommeter: de meter van de luchtstroom: 80L/min, de meter van de propaanstroom: 5L/min

(3) de samenstelling van het systeem van de soldeerlampcontrole: druk regelende klep, piezoelectric ontstekingsmechanisme, flameout apparaat, het thermokoppel van de temperatuurcontrole,

Gasbron (door uw bedrijf wordt bezeten), ontstekingsapparaat, aardgasleiding, stroommeter, venturibuismixer die,

Soldeerlamp, kogelklep, luchtlijn, samengeperste die luchtfles (door uw bedrijf wordt bezeten)

(4) tijdopnemer: 0~99.99s/m/h kan willekeurig worden geplaatst

(5) ontstekingsapparaat: voor automatische ontsteking

(6) temperatuurcontrolemechanisme: bestaat uit twee temperaturen controlesecties,

Temperatuurwaaier: 0~1000°C kan willekeurig worden geplaatst.

4. Lijnlading:

(1) testtransformator: 3000VA drie (2) Testvoltage: AC1000V

(3) teststroom: 3A

Wat zijn de verschillende soorten aanleg van kabelnetten?
De kabels worden hoofdzakelijk gebruikt om elektro en telecommunicatiesignalen te dragen. Er zijn diverse types van kabels, met inbegrip van verdraaide paarkabel, coaxiale kabel, multileiderkabel en vezel optische kabel. Een verdraaide paarkabel heeft twee die kabels rond elkaar worden verdraaid en aan het dragen van signalen hoofdzakelijk gebruikt.
