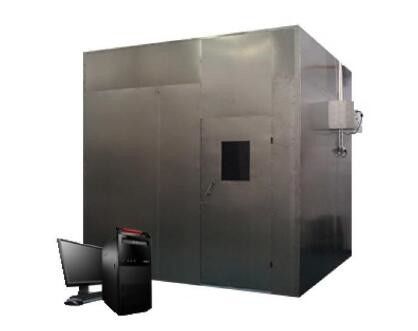

BS 6853 Horizontaal Draad het Testen de Dichtheidsmeetapparaat van de Materiaal Brandend Rook

Toepassing

De Dichtheidsmeetapparaat van de kabel Brandend Rook, om de rookdichtheid van kabels te bepalen die in de bepaalde omstandigheden branden. Dit meetapparaat van de rookdichtheid wordt gebruikt voor het horizontale branden van een kabel of vezel optische kabel, de rook die van de vlamverbranding of geen voorwaarde wordt vrijgegeven van de vlamverbranding, kan het lichte transmissietarief van rook worden gebruikt om verschillende kabel te vergelijken of het oordeel is met de specifieke vereisten van de middelen in overeenstemming

Normen

CEI 61034-1, CEI 61034-2, BS 6853

Specificaties

1. Verbrandingskamer

1.1 gebruikend het roestvrije staal van SUS304 dik 1.5mm vast in de zij-steun, die de volledige kubusverbrandingskamer vormt.

1.2 interne afmetingen: L3000 * W3000 * H3000 (MM)

1.3 structuur: de voorzijde met een venster van de glasobservatie, aan beide kanten van de muur met betrekking tot elke reeks een transparant verzegelend venster, grootte: 100mmx100mm, zodat het niveau van licht metingsapparaat door de straal, het centrum van het verzegelde venster van de grondhoogte van 2150mm. De bodem van open een aantal ventilatiegaten, ventilatiegaten voor 100x500mm (50 vierkante centimeters)

1.4 de bodem heeft zes wielen en zes gietmachines

1.5 het dak is uitgerust met een uitlaatventilator.

2. Optisch meetsysteem

2.1 lichtbron: de ingevoerde lamp van het kwartshalogeen, nominale macht: 100W nominaal voltage: 12V nominale optische terugkeer: 2000 ~ 3000Lm

2.2 ontvanger: De spectrale reactie past de Internationale Commissie op Verlichtings (Cie) fotometer aan.

2.3 installatie: Aan de ene kant geïnstalleerd in de lengte van 150 buizen, is het andere eind van het stofdichte venster, de pijpmuur glanzende zwarte, anti-reflection.

2.4 de lichte overbrenging 0% is door geen licht, de lichte transmissie van 100% zonder volledig door het blokkeren.

3. Standaardbrandbron

3.1 1.0L-alcoholbron van alcohol: 90% ethylalcohol, methanol 4%, water 6%

3.2 alcoholplaat (brandende boot): roestvrij staaldikte 1.0mm, bodem: 210x110mm, de hoogste oppervlakte: 240x140mm, hoogte 80mm,

3.3 installatieplaats: de opstelling van de alcoholplaat van de grond met een hoogte van 100mm, zodat luchtcirculatie.

4. Rook het Mengen

Het gebruik van Desktopventilators om in de gelijk verdeelde verbrandingskamer te roken. De afstand van de ventilatorschacht van de grondhoogte van 250mm, met een muur 500mm, 7 kubieke meters per miniem luchtvolume. Tijdens de test werd de lucht geblazen horizontaal door de ventilator.

5. Lege test

Het doel is de verbrandingskamer aan te passen om de vereiste temperatuur te bereiken, brandend alcohollamp aan de verbrandingskamertemperatuur: 25 ± 5 ℃.

6. Temperatuur meetinstrument

In de deur van hoogte 1.5M, 0.5M van de grondoppervlakte vanaf de muur met een temperatuursensor. Controleer de laboratoriumtemperatuur.

7. Willekeurige toebehoren

7.1 bevat een reeks van de software van de overbrengingsmeting, kan outputkrommen en rapporten.

7.2 met inbegrip van een computer en een printer: De de computerconfiguratie van het Lenovomerk is als volgt: Cpu: E4300 Motherboard: Het Geheugen van ASUS P5KPL: Kingston 2G

7.3 harde aandrijvings160g Vertoning: 15 duimlcd optische aandrijving: Samsung DVD

7.4 met roestvrij staaluitlaatsysteem. (Gebruikend een sterke rook en een elektrische controlepoort zoals getoond)

7.5 plaats de instrumentenlaboratorium geadviseerde grootte: 4.5Mx diepe diepe 4Mx lengte 6m van 4Mx

7.6 de vereisten van de laboratoriumkamertemperatuur: 25 +5 ° C

8. Milieugebruiksvoorwaarden

8.1 maalde vlot, goed-geventileerd, onontvlambaar, explosief, corrosief gassen en stof.

8.2 er is dichtbij geen sterke elektromagnetische stralingsbron.

8.3 ruimte van het verlof de juiste onderhoud rond het materiaal.

8.4 temperatuur: 5 ° C aan 30 ° C.

8.5 luchtdruk: 86 ~ 106kpa.

8.6 AC220V/50HZ.

8.7 de waaier van de voltageschommeling: 220V ± 10%.

8.8 waaier van de frequentie de toelaatbare schommeling: 50Hz ± 1%.

8.9 men vereist dat de gebruiker de lucht en de machtsschakelaar van de overeenkomstige capaciteit in de installatieplaats vormt, en deze schakelaar moet onafhankelijk door het materiaal worden gebruikt.

8.10 wanneer het materiaal niet werkt, zou de temperatuur van het milieu binnen 0 ~ 45 ℃ moeten worden gehouden.

Wat is een testbrand en waarom is het belangrijk?
Wat test de Brand? Brand het testen bedoelt de invloed van een directe vlam op een materiaal of een product te begrijpen. De bedrijven kunnen het effect op bedrading of kabel, bouwmaterialen of meubilair analyseren.
