Het Meetapparaatul790 Brand van de Bouwmaterialenbrandbaarheid het Testen Materiaal van Dakbekledingen

Brandbaarheid het Testen Materiaal, de Brand van UL 790 het Testen Materiaal van Dakbekledingen

Inleiding van instrumenten

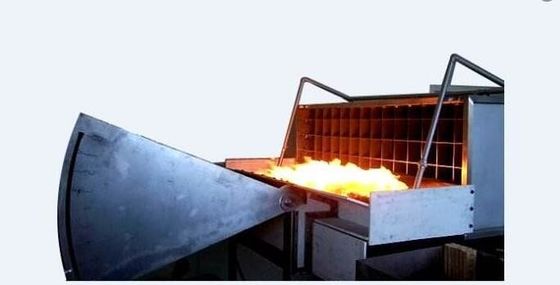

Het proefsysteem van de dakverbranding is een instrument voor simuleert echte voorwaarden om de brandweerstand van daken en componenten te beoordelen. Onder dit circumsance van A1.82m, sorteren B 2.4m en C 3.9m aan rang A~C voor de evaluatie van de steekproef. Tegelijkertijd, kan het op de test van de vlamvertraging van de photovoltaic celcomponenten worden toegepast.

Technische parameters

De Brandbaarheidstest van ASTM euro 108 van het materiaal van de dakdeklaag
UL790 brandbaarheidstest van het materiaal van de dakdeklaag
De Brandbaarheidstest van NFPA 256 van het materiaal van de dakdeklaag
Photovoltaic de celassemblage van CEI 61730-2, Bijlage A, Brandbeveiligingtest, Vlampropagatie

Hoofdlijnen

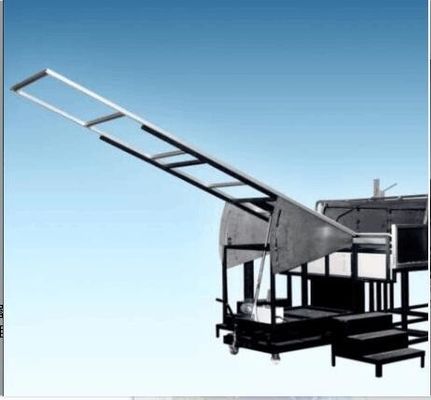

a. Het materiaal van het triplexdakwerk, grootte: 1300 (w) x 1000 (d) x 120 (h), dat voor de installatie van teststeekproeven wordt gebruikt.

b. Een niet brandbare testraad die aan het eind van de testraad installeerde kan backfire van onder de testraad verhinderen.

c. Kan de roestvrij staal waaiervormige raad de testhoek aanpassen, is de grootte: 1440 (l) x 940 (h) mm.

d. Het belangrijkste kader wordt gebruikt om de teststeun te steunen en is een corrosiebestendige staalstructuur, is de grootte: 1020 (l) x 1000 (d) x 1473 (h) mm.

e. De onbrandbare raadsassemblage opgezet op het vooreind van het kader simuleerde eaves en kroonlijsten en de vlam van brander om de steekproef uit te breiden, de grootte is: 330 (w) x 2130 (d) x 584 (h) mm.

f. Het tarief van de luchtstroom van het testpaneel is 19 + 8 km/h (5.5m/sec) en vormde de anemometer controle.

g. De onafhankelijke uitbarstingenpijp kan lucht uit buiten het laboratorium halen.

h. De luchtleiding is uitgerust met een honingraatfilter en een gasinham om het gidsblad te installeren.

i. Het regelbare onstuimigheidsblad in een buis die windsnelheid versterkt en onstuimigheid vermindert. Het roestvrije staal zal niet de positie met de verandering van de winddruk veranderen.

j. Het luchtleidingsmateriaal wordt gemaakt van roestvrij staal met anticorrosion en de weerstand op hoge temperatuur, de grootte is: 2130 (w) x 762 (h) x 3000 (l) mm.

k. De ventilator is 220V, 50HZand in drie stadia. De windsnelheid kan automatisch met het omgekeerde systeem worden aangepast. Het minimumstroomtarief is 300m3/min.

l. De stroomwisselaar heeft de functie van oneindig veranderlijke snelheid, die de functie tussen 0-100% kan aanpassen.

m. Gasfornuizen (voor intermitterende brand, vlampropagatie en het vliegen merktest) 1.12M snakken, 60.3mm heeft de diameter en aan de kant van het testpaneel een 12.7mm breedte 0.91M snakken spleet.

n. Het gasfornuis kan 22000Btu/min (387kWh) verstrekken en kan het tarief van de gasstroom volgens drie soorten verbrandingsrangen van A, B en C. automatisch aanpassen.

o. Het automatische ontstekingssysteem verzekert de veiligheid van de test. En de minimumhoge druk van de ontstekingselektrode is de 1.8kVp-meter van de massastroom, die het tarief van de gasstroom volgens de verschillende normen controleert. Klasse A & B: 21000 ~ 22000 Btu/min (369 ~ 387 kWu) 10 minuten, Klasse C: 18000 ~ 19000 Btu/min (316 ~ 334 kWu) 4 minuten.

p. Het gegevensverzamelingsysteem wordt geschreven in LabView-programmataal. En de gegevensverzamelingraad wordt verstrekt aan het Ni-bedrijf van de Verenigde Staten.

q. Het gegevensverzamelingsysteem bestaat uit de volgende delen:

① Module de met 16 bits van de Thermokoppelinput

② de inputmodule met 16 bits van de moduleomzetting

③ gegevensinvoer en outputmodule

④ de module van de de omzettingsoutput van de 12 beetjemodule

⑤ 4 en 8 trogbackplates

De tijdmodule van ⑥ Labview

De tijd van ⑦ Labview/Ethernet-module

r. Computersysteem

s. Het merkproefsysteem voorziet een gasfornuis van een vlam geschikt om het brandende materiaal te slikken en de gasfornuistemperatuur kan aan 880± 10 C worden aangepast

t. Een metaalnetwerk kan het materiaal steunen en het dienblad is draaibaar om de volledige verbranding van materiaal te vergemakkelijken.
