BS EN 1363-1 Brandbestendige oven horizontaal

BS EN 1363-1 Horizontale oven voor brandwerendheidstest voor niet-dragende onderdelen

BS EN 1363-1 Horizontale oven voor bouwonderdelen

I. Toepassingsgebied:

Toepasselijk op alle soorten brandwerende stalen coatings voor gebruik binnen en buiten in gebouwen (constructies) om de brandwerendheid te bepalen onder standaard brandomstandigheden.

II. Normen:

2.1 Voldoen aan BS EN 1364-2:2018 "Vurenbestendige test voor niet-dragende delen van plafonds. Deel 2".

2.2 Voldoet aan de testnorm BS EN 1365-2:2012 "Vurenbestendige test voor dragende onderdelen: deel 2: vloeren en daken".

2.3 Voldoen aan de testnorm BS EN 1365-3:2000 "Vuurbestendigheidstests van dragende elementen, deel 3: balken".

2.4 bij BS EN 1365-4:1999 "Vurenbestendige test van dragende elementen deel 4: zuilen".

2.5 voldoen aan de teststandaard BS EN 1363-1:2020 "Vurenbestendige tests, deel 1: Algemene normen".

2.6 In overeenstemming met de testnorm BS EN 1366-6:2004 "Vurenbestendige tests van hulpinrichtingen. Verhoogde toegang en holle vloeren".

2.6 Conformiteit met de norm BS EN 13381-1:2020 "Testmethoden voor de bepaling van de brandwerendheid van structurele elementen Deel I Methoden voor de bescherming van horizontale structurele elementen".

2.7 Conformiteit met de norm BS EN 13381-3: 2015 "Testmethoden voor de bepaling van de brandwerende werking van structurele elementen Deel III Methoden voor de bescherming van betonnen structurele elementen

2.8 Voldoen aan de norm BS EN 13381-5:2014 "Testmethoden voor de bepaling van de brandwerendheid van structurele elementen, deel V. Methoden voor de bescherming van betonnen/drukplatenassemblages

2.9 Overeenstemming met BS EN 13381-6:2012 "Testmethoden voor de bepaling van de brandwerendheid van structurele elementen Deel VI: Methoden voor de bescherming van holle betonkolommen van stalen buizen

2.10 Conformiteit met BS476-20:1987 "Vuurtest van bouwmaterialen en -constructies. Deel 20: Algemene beginselen van methoden voor het bepalen van de brandwerendheid van bouwelementen

2.11 Overeenstemming met BS 476-21:1987 "Verbrandingstest van bouwmaterialen en -constructies. Deel 21: Methode voor het bepalen van de brandwerendheid van dragende onderdelen

2.12 Voldoen aan BS476-22:1987 "Verbrandingstest van bouwmaterialen en -constructies. Bepaling van de brandwerendheid van niet-dragende onderdelen".

2.13 Voldoen aan BS 476-23: 1987 "Verbrandingstest van bouwmaterialen en constructies. Deel 23: Methode voor de bepaling van de brandwerendheid van onderdelen van de constructie

III. Horizontale ovenBelangrijkste voordelen:

3.1 Eén oven kan voor meerdere doeleinden worden gebruikt en kan compatibel zijn met meerdere normen.

3.2 Het gebruik van een hoge-precisie-acquisitie kaart om gegevens te verzamelen van verschillende aspecten zoals temperatuur, druk en doorstroming van elke weg, en te analyseren, te verwerken en

controle, waarbij de werkelijke informatie op het moment van verbranding in realtime wordt gereproduceerd en de resultaten rechtstreeks worden afgeleid van de analyse en bepaling door de microcomputer;de hele machine neemt alle hoogwaardige apparaten om ervoor te zorgen dat het systeem is van hoge kwaliteit, hoge snelheid en geavanceerde werking.

3.3 Het gebruik van een accuratie-acquisitie-kaart + multi-circuit module + PLC + computer, en het implementeren van een automatische PID-besturingsmodus, met uitstekende stabiliteit, herhaalbaarheid en reproduceerbaarheid.

3.4 Door gebruik te maken van WINDOWS XP-bewerkingsinterface en Lab View, een speciale ontwikkelsoftware voor wereldwijde precisieapparatuur, is de interface fris, mooi en eenvoudig.de meetresultaten worden in realtime weergegeven en de perfecte curve wordt dynamisch getekendMet hoge intelligentie, geleide menu-operatie, eenvoudige en intuïtieve functies, zodat de testresultaten nauwkeuriger zijn.

3.5 De levensduur van de oven is meer dan 20 jaar en de oven is gebouwd met Amerikaanse GOVMARK (Gomak) technologie.de temperatuur van de buitenste laag is kamertemperatuur; lange levensduur, het isolatiemateriaal van de binnenste laag ( slijtageonderdelen) is gemakkelijk te vervangen.

3.6 Meerdere veiligheidsbeschermingssystemen, met inbegrip van thermische bescherming van luchtleidingen, bescherming tegen drukvrijstelling, bescherming tegen lekken, detectie van gaslekken, veiligheidsbescherming van gasleidingen;veiligheidsbescherming van branders en andere veiligheidsvoorzieningen om de veiligheidsfactor in alle opzichten te verbeteren.

3.7 De uit de oven gehaalde hoge temperatuur hete lucht wordt watergekoeld en luchtgekoeld en het water maakt gebruik van circulerend water, waardoor energie wordt bespaard.

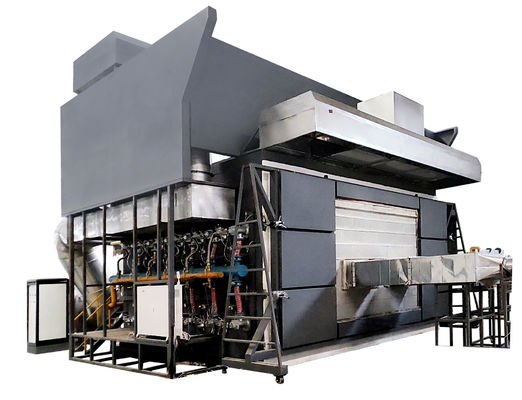

IV Horizontale Furance Structurele ontwerp van de ovenZie figuur 4

4.1 Konstructie van de oven: De oven is ontworpen om meer dan 15 jaar te duren en de oven is gebouwd met behulp van GOVMARK (Gomak) technologie uit de VS.wanneer de binnenste laag 1300°C is, de temperatuur van de buitenste laag is kamertemperatuur; lange levensduur, het isolatiemateriaal (draagbare delen) van de binnenste laag is gemakkelijk te vervangen.van buiten naar binnen, is als volgt: de eerste laag is een stalen frame; de tweede laag is gebouwd met rode bakstenen als een rand; de derde laag is vuurvaste hoge temperatuur asbest;De vierde laag is vuurvaste bakstenen.De vijfde laag bevat zirconium, vuurvaste katoen bij hoge temperaturen, met een vuurvaste temperatuur van 1600°C.

4.2 Materiaal dat bestand is tegen hoge temperaturen.

4.2.1 vuurvaste bakstenen: gebruikstemperatuur voor de hoogste temperatuurweerstand 1750 °C, langdurige hoge temperatuurweerstand 1600 °C, bulkdichtheid 1,0 g/cm3,de druksterkte bij kamertemperatuur hoger is dan 3.2MPa, 1400 °C herverhitte lijnverandering van 0,5%, thermische geleidbaarheid beter dan 0,4 W/m - K.

4.2.2 industriële vuurvaste bindmiddel voor binding: gebruikstemperatuur 1400°C.

4.2.3 hoogtemperatuurbestendig katoen: met behulp van zirconiumhoudend vuurvaste hoogtemperatuur katoen, dikte 50 mm, een lange vuurvaste temperatuur van 1600 °C,speciale isolatiematerialen voor industriële ovens.

4.3 Materiaal voor het frame: selectie volgens de "Industrial Furnace Design Manual" (derde editie), hoofdstuk 11 - bouwstukken voor de oven, hoofdstuk 3 - selectie van staal, ovenkolom, zijkolom,boogvoetbalk, kragbal en bandstaaf, enz. kiezen Q235-A staal, oven buitenwand staalplaat kiezen Q215-A staal.horizontale ovencarrosserie met staalframe, vervangbaar.

4.4 grootte van de oven: 3000 mm (W) * 3000 mm (H) * 1500 mm (D).

4.5 staalconstructie van de oven en anti-corrosiebehandeling van de buizen: drie lagen coating, allemaal tegen hoge temperaturen bestand tegen corrosie, de buitenste laag zwart en grijs.
