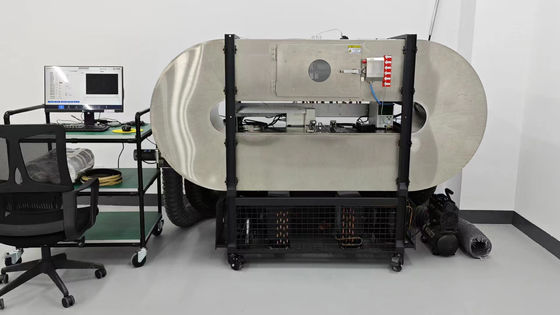

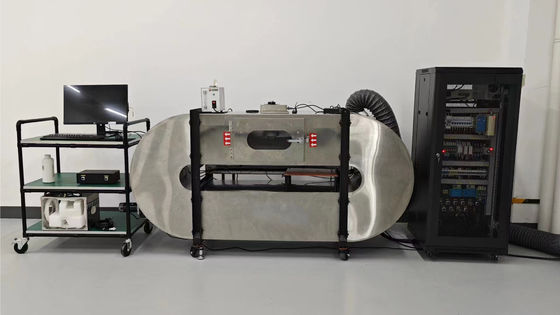

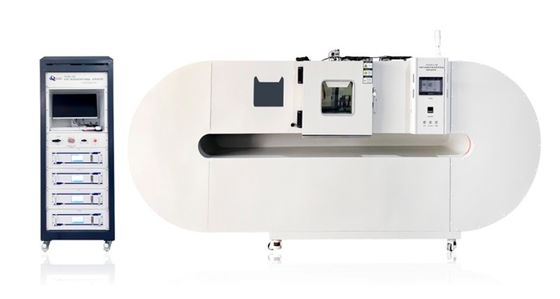

EN54-7/EN14604 Testtunnel voor rook- en brandmelder

Inleiding van het product

I. Toepassingsgebied

1.1 van toepassing op civiele gebouwen die zijn geïnstalleerd volgens het verstrooide licht,het licht dat wordt doorgegeven (foto-elektrisch beginsel) werkt van het alarm van de onafhankelijke rookgevoelige brandmeldingssignalen, punttype rookmelders voor elke functionele test.

1.2 Onderzoekpunten:

1.2.1 Test van de responsdrempel

1.2.2 Functietest

1.2.3 Polariteitsomkeringstest

1.2.4 Test bij aansteken

1.2.5 Herhaalbaarheidstest;

1.2.6 oriëntatieproef;

1.2.7 Consistentietest;

1.2.8 Luchtstroomproef;

1.2.9 Omgevingslichtproef;

1.2.10 Test bij hoge temperatuur

II-norm

2.1 Voldoen aan EN54-7"rookmelders van punttype": EN14604

III. de belangrijkste technische kenmerken:

3.1 Ringbox: modulair ontwerp, met een sensor voorgat, gereserveerde productie-interface voor het stekkerraam, met upgrade- en uitbreidingsruimte;

3.2 Besturingsonderdeel: ontwikkeld door GXWORKS2 en GOOLMAYHMI-ontwikkelingssoftware, met een duidelijke en eenvoudige interface, kan het alarm, luchtveranderingen, registratie, automatische hoekrotatie automatisch identificeren,wisseling van de windsnelheid, enz. en de testparameters zoals windsnelheid, temperatuur, concentratie en rookverhoging weergeven;

3.3 Optische densitometer: reflecterend ontwerp, trillingsisolatie, automatische nulcorrectie, automatische correctie van de afwijking van de rookverontreinigingsmeting;

3.4 Proefrook: gebruik van een aerosolgenerator voor vloeibare paraffine. Eenvormige deeltjesverdeling, stabiele rookproductie, deeltjesgrootte voor meer dan 90% van het aantal rookdeeltjes.Automatische rookopwekking, met een gesloten kringloopregeling van de stijging van de rook door de controlehost, de resterende rook automatisch uit de pijpleiding verwijderen;

3.5 Inlaat voor circulerende wind, rookmenging en verwarming: zes circulerende ventilatoren, ventilator met PWM-besturing, tweelaags rookmengbord, SCR-besturingsverwarmingsstaaf;

3.6 gemotoriseerde hefplaat: bediend door een servomotor, die automatisch de azimuth van de hefplaat van de rookinstallatie regelt, ingesteld met een adapterplaat;

3.7 Afvoerrook- en luchtverwisselingsdeel: bediend door een ventilator met een hoge stroom, met een remklep die wordt bediend door middel van computerprogramma's;

3.8 luchtinlaatsysteem: meerlagig filter om een schone luchtinlaats in de rookbak te garanderen;

IV. Belangrijkste technische parameters:

4.1 Samenstelling van het apparaat: het bestaat uit een ringvormige doos, een rookproductie-inrichting, een testgebied, een meting van de rookconcentratie, een luchtstroomregulerend deel en een meetdeel;

4.2 Testvak:

4.2.1 Samenstelling: bestaat uit het testgebied, de gemotoriseerde hefschijf, het rookgas- en luchtwisselgedeelte, het luchtinlaten en het meetgedeelte;

4.2.2 Structuur: gesloten-lus hermetische doosstructuur. De doos bestaat uit drie lagen, de binnenste laag is aluminiumfolie, de middelste laag is rubber-plastiek isolatielaag,en de buitenste schil is elektrostatische bakverf met hoge temperatuur.

4.2.3 Specificatie: het testgebied is 425 mm*425 mm*1100 mm;

4.2.4 Luchtstroomsnelheid: 0,8 m/s±0,1 m/s, 0,2 m/s±0,04 m/s, 1,0 m/s±0,2 m/s;

4.3 Rookproductie-inrichting:

4.3.1 Proefrook: met behulp van een aerosolgenerator voor vloeibare paraffine;

4.3.2 deeltjesgrootte: 0,2 mm tot 1,0 mm, goed voor meer dan 90% van het aantal rookdeeltjes;

4.3.3 Goede reproduceerbaarheid en stabiliteit van de deeltjesgrootteverdeling;

4.3.4 Testsnelheid van rookinspuiting in de rookbak: foto-elektrische detector (m-waarde): 0,015 dBm-1 min-1≤Δm/Δt≤0,1 dBm-1min-1;

4.3.5 Stabiliteit van rookproductie en proefrook: de stabiliteit van de proefrook wordt gewaarborgd door de stabiliteit van de rookopkoms te controleren dBm-1min-1;

4.3.6 Regelaar voor rookopwekking:

4.3.6.1 Rookopstijgingsmodus: geleidelijke verhoging van de rookconcentratie volgens de vooraf ingestelde rookopstijgingssnelheid en corrigering van de rookopstijgingssnelheid in het proces in een gesloten kringloop;

4.3.6.2 constante rookmodus: de rookconcentratie wordt op het vooraf ingestelde niveau gehouden nadat de rook tot een constante concentratie is gestegen,en de schommelingssnelheid van de constante rookconcentratie niet meer dan ±00,01 dB/m.

4.4 Meting van de responsdrempel:

4.4.1 Meetmethode: er zijn optische meetmethoden;

4.4.2 Optische methode voor het meten van de responsdrempel.

4.4.2.1 werkingsbeginsel: met de lichtgevoelige coëfficiënt m-waarde (eenheid dB/m) dat het alarmmoment van de rookdichtheid, gemeten door de foto-elektrische detector,met de lichtgevoelige coëfficiënt m (eenheid dB / m), is de berekeningsformule m = (10 / d) lg (P0 / P);

4.4.2.2 Optische meetlengte: niet meer dan 1,1 m;

4.4.2.3 emitter: golflengte van de straal van 800 nm ~ 950 nm;

4.4.2.4 Reactietijd (T90): ≤ 3 s;

4.4.2.5 Meetbereik: lichtreductiecoëfficiënt 0,001 tot 1,1 dB/m;

4.4.2.6 Meetfout: (m*5%±0,02) dB/m;

4.4.2.7 Resolutie: 0,001 dB/m;

4.4.2.8 Voor elke meting wordt de meting van het meetinstrument vergeleken met de meting in schone lucht (nulpunt) en bedraagt de meetfout ≤ 0,02 dB/m;

4.4.2.9 Lichtbron: 800 nm~950 nm infraroodlichtbron;

4.4.2.10 Acceptor: Japan Hamamatsu silicium licht buis.

4.5 Test bij hoge temperatuur:

4.5.1 Werktemperatuur van de rookbak: kamertemperatuur ~ 70°C;

4.5.2 Temperatuurverhoging: < 1°C;

4.5.3 Verwarmingsvermogen: 3 kW;

4.5.3 Temperatuuruniformiteit: afwijking van elk gebied op de doorsnede van het testgebied ≤ 0,2 °C;

4.5.4 Een-toets start, automatische identificatie van het alarm, automatische voltooiing van de hoekrotatie, koude drempeltest, verwarming, warmtebehoud, hoge-temperatuurdrempeltest, registratie, hoekreset.Temperatuurcurve, rookconcentratiecurve, stijgende rookpercentagecurve kan worden bekeken;

4.6 Flashtoestel:

4.6.1 Structuur: een zesvormige kubus met vier niet-drinkbare oppervlakken die aan de binnenkant zijn bekleed met glanzende aluminiumfolie;

4.6.2 Fluorescerende lampen: elke fluorescerende lamp heeft een vermogen van 30 W, een kleurtemperatuur van 3200 K^-4200 K en een diameter van ongeveer 380 mm. Ze zijn aan de binnenkant van elk van de vier gesloten oppervlakken bevestigd;

4.6.3 De detector is gemonteerd in het midden van het bovenste oppervlak van het zeshoek, zodat het licht van bovenaf, onderaf en aan de zijkanten de detector kan bereiken;

4.6.4 Lamp: eerste veroudering 100 uur na gebruik, gebruik 2000 uur nadat de lamp is gesloopt;

4.6.5 Buitenafmetingen: 380 * 380 * 380 mm.

4.7 Controlekant:

4.7.1 bestaat uit twee delen: touchscreen en computerbesturingsdeel;

4.7.2 Testcurve: rookconcentratiecurve, stijgende rookcurve;

4.7.3 Toegang tot en registratie van gegevens: automatische opslag van testgegevens, maximaal 10000 items per item, kan een EXCEL-rapport vormen;

4.7.4 Gegevensverzameling: bestaat uit een dataverzamelkaart, een temperatuurmodule en een AD-module;

4.8 algemene structuur:

4.8.1 chassismateriaal: het hoofdstuk van hoogwaardige stalen plaat, elektrostatische bakverf bij hoge temperatuur;

4.8.2 Algemene afmetingen: lengte * breedte * hoogte van 2600 mm * 820 mm * 1640 mm;

4.8.3 Doosmateriaal: USU304 # roestvrij staal, het midden 10 mm warmte-isolatie katoen;

4.8.4 Bevestigingswijze: de uitrusting is voorzien van rollen (met remmen), de gehele rookbox kan worden ingesteld door totale lift (150 mm)

4.8.5 Stroomvoorziening: AC220V, totaal vermogen 3,5 kW.

4.9 Gebruik van het milieu:

4.9.1 Toepasselijke omgevingstemperatuur: 13°C-35°C;

4.9.2 Toepasselijke relatieve luchtvochtigheid: 55% ± 20

4.9.3 De grond moet vlak en stevig zijn;

4.9.4 omringende ventilatie;

4.9.5 Antivibratie- en antilichtomgeving
