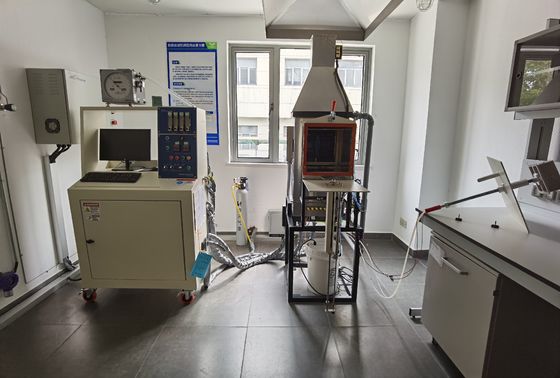

De Verbrandingskamer van ASTM E906 FAA voor Vliegtuigenmaterialen

De Verbrandingskamer van ASTM E906 FAA voor Vliegtuigenmaterialen

  • De Verbrandingskamer van ASTM E906 FAA voor Vliegtuigenmaterialen
  • De Verbrandingskamer van ASTM E906 FAA voor Vliegtuigenmaterialen
De Verbrandingskamer van ASTM E906 FAA voor Vliegtuigenmaterialen
Productdetails:
Plaats van herkomst: China
Merknaam: SKYLINE
Certificering: CE
Modelnummer: SL833
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 eenheid
Prijs: negotiated
Verpakking Details: Triplexgeval
Levertijd: 10 werkdagen
Betalingscondities: T/T, L/C, Western Union, MoneyGram
Levering vermogen: 1 eenheidsmaand
Contact
Gedetailleerde productomschrijving
Meetapparaat van Tarief voor Hitteversie: Testende Luchtvaartmaterialen Norm: ASTM E906, FAA-het Handboek van de de Brandtest van Vliegtuigenmaterialen, Hoofdstuk 5
de bron van de hittestraling: 4 Glowbars-het verwarmen staven Omgevingstemperatuur: 10 ℃ aan 35 ℃
Afmeting: 760mm (w) x (h) x x 1850mm 850mm (d) Gewicht: 218kg
Hoog licht:

De Verbrandingskamer van ASTM E906

,

De Verbrandingskamer van FAA

,

FAA-Verbrandingsmeetapparaat

FAA-het Handboek van de de Brandtest van Vliegtuigenmaterialen, Hoofdstuk 5 Meetapparaat voor Tarief van Hitteversie



OSU-Hitteversie Rate Tester .pdf

Ⅰ. (Inleiding)

Dit Meetapparaat wordt gebruikt om vliegtuigen bloot te stellen de binnenlandse cabinematerialen aan een inherente stralingshittestroom van 35 kW/m2.This zullen bepalen als het materiaal aan VERRE 25,853 [a-1] vereisten voldoet.

Het OSU-het tariefmeetapparaat van de hitteversie door FAA van het Federale Luchtvaartbeleid wordt goedgekeurd van werd de Verenigde Staten oorspronkelijk ontworpen door Smith van de Universiteit van de Staat van Ohio in 1972, en later werd een FAA aangewezen instrument van de verbrandingstest voor het testen van het tarief van de hitteversie Luchtvaartmaterialen dat. De testnormen zijn VER Deel 25 Bijlagef Deel IV, Luchtbus AITM 2,00. 06, Boeing BSS 7322.



Normen

VER Deel 25 Bijlagef Deel IV Testmethode die het Tarief van de Hitteversie van Cabinematerialen te bepalen aan Stralingshitte worden blootgesteld.

FAA-het Handboek van de de Brandtest van Vliegtuigenmaterialen, Hoofdstuk 5;

Van de de Universiteitscalorimeter van de Staat van BSS 7322 Ohio de Hitteversie, Bepaling van BOEING-de NORM van de SPECIFICATIEsteun.

De Luchtbusvan AITM 2,0006 Testmethode Bepaling van Hitteversie en van de Hitteversie Tarief van Vliegtuigenmateriaal.

Testmethode van ASTM E906 Standaard voor Hitte en de Zichtbare Tarieven van de Rookversie voor Materialen en Producten.





Ⅱ. (Configuraties van Goederen)

A. hoofdeenheid

1. De Hoofdeenheid van OSU (1set)

2. Het Systeem van de luchtdistributie (1set)

B. toebehoren

1. Controleeenheid (1set)

2. Computersysteem (1set)



Ⅲ. (Specificatie)

A. hoofdeenheid

1. De Hoofdeenheid van OSU (1set)

1) Apparatenafmetingen: 760mm (w) x (h) x x 1850mm 850mm (d)

2) Testkamer

- De stralingshittebron en zorgt ervoor dat de dichtheid van de hittestroom 35±0.5kW/m2 is

- Dit zal bepalen als het materiaal aan VERRE 25,853 vereisten voldoet

- Vier elemententype LL 508mm van het siliciumcarbide door 16mm met nominale weerstand 1,4 Ohms als hittebron met corrosiebestendige roestvrij staalhuisvesting

- Een reflector van roestvrij staal wordt gemaakt is gesitueerd achter de elementen dat

- Voor de elementen, een beknot diamantvormig die masker, van roestvrij staal wordt geconstrueerd, verstrekt dit de eenvormige dichtheid van de hittestroom over het gebied bezet door 151 × 151mm verticale steekproef

- De dubbele 110VAC-transformatoren bij 5.5kVA worden verstrekt voor afzonderlijke controle van de hogere en lagere elementenparen

- Toverstokjeassemblage voor het aansteken van de hogere proef en kaliberbepalingsbranders

- Dubbele wereldmachtcontrolemechanismen voor gemak van de uniformiteitsaanpassing van de hittestroom

- De hogere van het proef en lagere proef (met ontsteking) en gasfornuizen kaliberbepalingsmethaan

- Thermozuil voor het tariefmeting van de hitteversie, met vijf hete thermokoppelverbindingen in de schoorsteen en vijf koude thermokoppelverbindingen in de luchtkamer

3) Specimenhouders (1set)

- Twee specimenhouders

- Elke specimenhouder wordt vervaardigd van roestvrij staal

2. Het systeem van de luchtdistributie (1set)

- Luchttemperatuur om 21-24℃ te zijn

- Lucht bij een debiet van 0.043m3/sec of meer

- vierkant-gescherpte cirkelplaatopening 0.5±0.1mm

- gevestigd in een cirkelpijp met een diameter van 38±1mm

- De verzamelleiding van de luchtlevering bij de basis van de piramidale sectie zal gelijk 48 ruimtegaten hebben

B. toebehoren

1. Controleeenheid (1set)

- Het tariefcontrole van de kaliberbepalingsstroom

- Lagere branderontsteking

- De stroom van de kaliberbepalingshitte: de fluxmeter van de kaliberbepalingshitte is twee water gekoelde sensoren van de hittestroom wordt geleverd om de dichtheid van de hittestroom bij het centrum en elke hoek te meten

2. Computersysteem (1set)

- Cpu: Pentium 4 3,0 GHz of meer

- RAM: 512MB of meer

- HDD: 80GB of meer

- Monitor: 17 „LCD of meer

- Printer: Laserstraal

- Software: Windows XP of meer



IV Prestatieskenmerken:

1.Stainless de testkamer van de staalverbranding met venster het op hoge temperatuur van de glasobservatie;
2. De bron van de hittestraling is 4 Glowbars-het verwarmen staven, die 35KW/M2-de stroom van de hittestraling kunnen verstrekken.
3. Twee onafhankelijke PID temperatuurcontrolemechanismen worden gebruikt voor het verwarmen van temperatuurcontrole.
4. Uitgerust met het volledig automatische pneumatische apparaat van de steekproefaandrijving en het apparaat van de beveiligingsdeur;
5. Uitgerust met hogere brander en beweegbare lagere brander;
6. De rotordebietmeter kan worden gebruikt om het tarief van de gasstroom hogere en lagere branders aan te passen.
7. Uitgerust met het beweegbaar van de t-Type apparaat kaliberbepalingsbrander en stroomcontrolemechanisme;
8. Het controlemechanisme van de massastroom wordt automatisch toegepast op de kaliberbepaling van de thermozuiltemperatuur.
9. De met water gekoelde meter van de hittestroom is uitgerust met het koelen wijze om de stroom van de hittestraling van de brandoppervlakte te meten.
10. Het de controleapparaat van de luchttemperatuur kan constante temperatuur en stroomlucht voor de testkamer verstrekken.
11. De openingsdebietmeter wordt gebruikt om de stroomdruk te meten die de testbak ingaan.
12. Uitgerust met gegevensverzamelingsysteem en standaard de testsoftware van de hitteversie.

V. (Opmerkingen)

1. Garantie: één jaar

2. Installatie en opleiding door de ingenieur

3. Handboeken en softwarehandboek

4. Nut: om door de eindgebruiker worden verstrekt



VI.Installation vereisten

Installatievoorwaarden

2.1 binneninstallatie, grootte 760mm*1850mm*850mm

2.2 voeding: 220V60A;

2.3 gas: methaan, zuiverheid 99% of hierboven;

2.4 hulpgas: constante temperatuur en constant stroomgas;



Gelieve te klikken de onderstaande verbinding om de video te herzien die tonen hoe te het specimen te installeren



https://youtu.be/FFNmyXmYtJM



Hoe te om de steekproefopdringer te installeren



https://youtu.be/FqhM6OvhjsE



Wat is het tarief van de hitteversie?

Het Tarief van de hitteversie (HRR) is het tarief waaraan versiesenergie in brand steek - dit is ook genoemd geworden macht. HRR wordt gemeten in eenheden Watts (w), die een Internationale Systeemeenheid gelijk aan één Joule per seconde is
