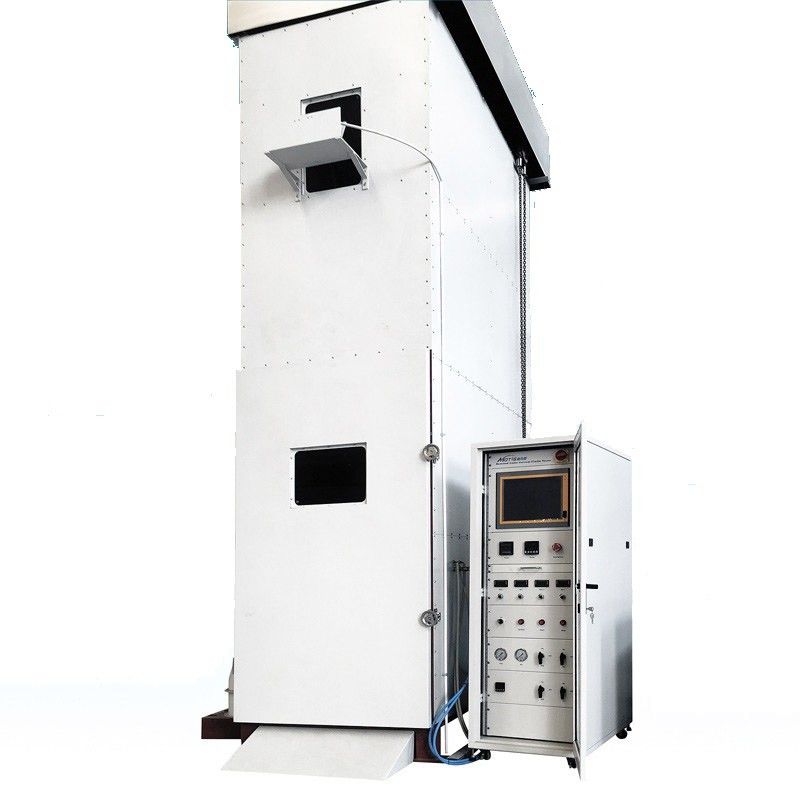

Draad en Kabel de Testapparaat van de Hitteversie

Draad en Kabel de Testapparaat van de Hitteversie

  • Draad en Kabel de Testapparaat van de Hitteversie
  • Draad en Kabel de Testapparaat van de Hitteversie
Draad en Kabel de Testapparaat van de Hitteversie
Productdetails:
Plaats van herkomst: CHINA
Merknaam: SKYLINE
Certificering: CE
Modelnummer: SL817
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 EENHEID
Prijs: negotiated
Verpakking Details: Triplexgeval
Levertijd: 25 werkdagen
Betalingscondities: T/T, L/C, Western Union, MoneyGram
Levering vermogen: 1 eenheidsmaand
Contact
Gedetailleerde productomschrijving
HORIZON: Draad en Kabel de Testapparaat van de Hitteversie Normen: HET ENGELSE 50399:2017 VAN DIN, EN 50399
Elektro: 110V AC 60Hz/230V AC 50Hz, 5A Omgevingstemperatuur: Het werken 10°C aan 35°C
Hoog licht:

De Apparaten van de brandbaarheidstest

,

brandbaarheid het testen laboratoria

Het ENGELSE het 50399:2017draad van DIN en Apparaat van de de Versietest van de Kabelhitte met Sonde van de Roestvrij staal de Bidirectionele Snelheid

Productinleiding



EN 50399 specificeert de apparaten en de methodes van test voor de beoordeling van verticale vlam uitgespreide, hitteversie en rookproductie van verticaal-opgezette gebundelde draden of kabels, elektro of optisch, in de bepaalde omstandigheden. EN 50399 detailleert de apparaten en de regeling en de kaliberbepaling van de instrumentatie te installeren om de hitteversie en de rookproductie tijdens de brandtest te meten. De testprocedures die voor typegoedkeuring het testen voor classificatie van kabels in Euroclasses B1ca, B2ca, Cca en Dca worden moeten worden gebruikt gegeven.

Technische Parameters



1.Test de kamer heeft de afmeting van 1,000±100 (W) x 2,000±100 (D) x 4,000±100 (H) mm. De bodem van de testkamer is hoger dan de grond terwijl de achtergevel met geïsoleerd materiaal wordt aangevuld om het van hitte te isoleren.
2.At de lagere sectie van de testkamer, is er met maat gat een van 800±20 (W) x400±10 (D) bij de 150±10mm positie van de voorkant van de kamer om de lucht te leveren.
3.There is met maat de uitlaatgat een van 300±30 (W) x1,000±100 (D) bij de achterhoek van de hoogste sectie van de testkamer om emissie van de rook tijdens de test toe te staan.
4.A de vlamval wordt geïnstalleerd aan de voorkant van de brander van het verticale vlam uitgespreide meetapparaat om backfire te verhinderen door propaan om de uiterste veiligheid te verzekeren.
5.Unlike conventioneel materiaal iec60332-3, het verticale vlam uitgespreide meetapparaat registreert alle controle en beproevingsomstandigheden met de computer om gebruikersvriendelijkheid toe te voegen.
6.If houden de bovenmatige die verbrandingstest toe te schrijven aan het apparaat van de Waternevel wordt geïnstalleerd tegen voor doven.
7.The het programma over het vereiste op norm en 70,000Btu/h kan programma zijn.
8.Wide de afmetingen van de roestvrij staalladder: 500 (W) ×3, 500 mm (van H).
9.Standard de afmetingen van de roestvrij staalladder: 800 (W) ×3, 500 (H).
10.Two-reeksen standaard van de propaanbrander en venturibuis mengsels.
11.Follow de standaardcategorie kan voor uitgezocht een test programmeren.
12.Exhaust het systeem bestaat uit de kap van de rookinzameling, uitlaatbuis, het systeem van de luchtinham, Centrifugaalventilator en frequentieconvertor.
13.The leid sectie huisvest alle sondes van de gasbemonstering, temperatuur en massastroomsondes en heeft havens voor de rook die systeem meten.
14.Paramagnetic zuurstofanalysator, die de methode van paramagnetische verandering gebruiken om de concentratie van zuurstof in het gas te meten. Concentratiewaaier van 0-25%.
15.Carbon (infrarode) dioxydeanalisator voor gebruik in de meting van de hitteversie. Concentratiewaaier van 0-10%.
16.Soot filter, koude val, drogende kolom, pomp en afvalregelgevers voor het conditioneren van de steekproefgassen voorafgaand aan analyse.
17.Dataacquisition systeem en software.

Eigenschappen en Toepassing

1. Standard 19-kabinetseenheid, met inbegrip van paramagnetisch O2, niet verbrokkelde infrarode Co2-gasanalysator;
2. De de gegevensverzamelingraad van Taiwan Advantech 1 reeks, kan temperatuur, gasdrukverschil en de gegevens van de gasanalysator, enz. verzamelen;
3. Sonde van de roestvrij staal de bidirectionele snelheid, met een reeks de opsporingsapparaten van de winddruk zoals micro- differentiële druksensor;
4. Het k-Type van Verenigde Staten OMEGA thermokoppel 3, die de rookgastemperatuur ontdekken 1 reeks;
5. Uitgerust die met een reeks van de sondeapparaat van de gasinzameling, door PTFE wordt aangesloten kan de pijp, corrosief gas verzamelen;
6. Ontwaterend koude val, GIETEN de gas dat regelmatige stroom en de voltageregelgever, 1 reeks van Amerikaan de pompapparaat van de gasinzameling, met roestvrij staalpijp en PTFE-slangverbinding wordt uitgerust;
7.An de dichtheid die van de gloeilamprook systeem meten die uit een gloeiende lichtbron en uit een siliciumfotodiode bestaan die apparaat ontvangen;
8. Uitgerust met 5 neutrale filters, optische dichtheidswaaier van 0.1-2;
9. 4 voerden het controlemechanismeapparaten in van de massastroom, met druk worden uitgerust die kleppen, solenoïdekleppen, enz. verminderen die
10. De standaardtestsoftware, met inbegrip van kaliberbepalingsprocedures, en kan voor monomeer het branden test worden gebruikt;
11. Uitgerust met 1 reeks computer en printerapparaten;
12. Testmateriaal zoals uitlaatpijp en centrifugaalventilator;
13. Twee de stroomcontrolemechanismen van de propaanmassa;
14. Twee de stroomcontrolemechanismen van de luchtmassa;
15. 22.5KW en 30KW-de vlamkaliberbepaling kan door een controlemechanisme worden uitgevoerd die van de massastroom op één enkele brander handelen;
16. Bundeldraad en apparaat van de kabel het brandende test.

Toepassing: Het proefsysteem is een medium-scale brandtest simulerend gebundelde kabel of vezel optische kabel. De testkabel is geïnstalleerd en aangestoken op een verticale standaardstaalladder door een gespecificeerde ontstekingsbron om het verbrandingsgedrag en de verbrandingsprestaties van de kabel te evalueren. De gegevens van verbrandingsprestaties voor de vroege stadia van een kabel steken in brand,

De test van het tarief van de hitteversie wijst op het gevaar van vlam het uitspreiden langs de kabel en op het potentiële effect van de brandbron op het aangrenzende gebied. De test van de rookdichtheid toont het zicht van het brandgebied en het gevaar van de rook voor de persoonlijke veiligheid.

Productdetails van het Draad en Kabel de Testapparaat van de Hitteversie

Het ENGELSE 50399 Testapparaat is bestaat uit de apparaten van CEI 60332-3, de meting van de hitteversie, de meting van de rookdichtheid en het gewijzigde systeem van de luchtinham. Dit wordt verwezenlijkt door een kleine van instrumenten voorzien sectie van leiding in het uitlaatsysteem van de installatie en het gebruiken van dit met de bijbehorende instrumentatie en de software van de gasanalyse te passen. De buissectie huisvest alle sondes van de gasbemonstering, temperatuur en massastroomsondes en heeft havens voor de rook die systeem meten.
De test kan de volgende kenmerken van de kabel of kabel in bepaalde verbrandingsomstandigheden verkrijgen:
De vlam spreidde Vlam Uitgespreide FS uit
Hitteversie Rate Heat Release Rate HRR
Totale Totale de Hitteversie THR van de hitteversie
Van de het tariefrook van de rookproductie de Productietarief SPR
Totale TSP van de de Rookproductie van de rookproductie Totale
Het branden de Groei Rate Index Fire Growth Rate FIGRA

Normen

DIN: HET ENGELSE 50399:2017 VAN DIN
EN: EN 50399
GB/T 31248:2014
Afmeting: 1120 mm (w) x 2200 mm (d) x 5600 mm (h)
Gewicht: 1200kg

Installatievereisten

Elektro: 110V AC 60Hz/230V AC 50Hz, 5A
Omgevingstemperatuur: Het werken 10°C aan 35°C
Gas: lucht en propaan
