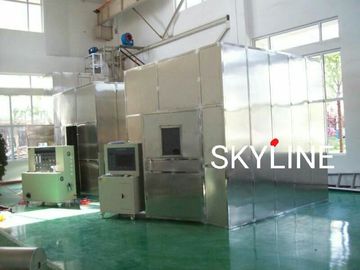

IEC61034 draden & Kabels het Meetapparaat van de Rookdichtheid met de Verbrandingskamer van de Staalstructuur

Beschrijving

Volgens IEC61034-1~2, de eerste delen van „testapparaat“ en tweede deel van „teststappen en eisen“ ten aanzien van de bepaling met rookdichtheid van kabels of optische kabels in de specifieke omstandigheden. De bepaling met rookdichtheid is een belangrijk aspect van de beoordeling van van de verbrandingskenmerken van kabel of kabel, die met de evacuatie van het personeel en de bepaling van de nabijheid van brandblus verwant zijn. Dit instrument wordt hoofdzakelijk gebruikt om de rookconcentratie van kabels en optische kabels te bepalen in de specifieke omstandigheden en de rookdichtheid te verifiëren. In de omstandigheden van vlam het branden of verbranding zonder vlammen, wordt de overbrenging als manier gebruikt om verschillende kabels of kabels in de specifieke omstandigheden te vergelijken.

Eigenschap

Dit instrument heeft op drie aspecten van mechanische, optische en elektronische deskundigheid betrekking. Het is een mechanisch en elektrointegratieproduct. Het heeft de voordelen van redelijke structuur, stabiele prestaties en gemakkelijke verrichting. WINDOWS XP-verrichtingsinterface, de stijl van het Laboratoriumweergeven en perfect veiligheidsmechanisme. Tijdens de test van vertoningsmeetresultaten in real time en trek dynamisch een perfecte kromme (door de van de vertoningstarief en tijd kromme), kunnen de gegevens permanent worden opgeslagen, gelezen en de drukoutput, kan het rapport direct drukken.

Metingssoftware: zijn hoofdgegevens met rook en lichte dichtheid, specifieke optische dichtheid, het roken tarief, maximum het roken tarief en gemiddelde rookdichtheid kunnen bij de interface van de VENSTERSxp+vb6.0 verrichting worden getest. Het heeft etc. ook de werkende interface van kaliberbepaling, het uitgeven, het testen, parameteraanpassing. Het programma gebruikt computer automatische controle, inzamelings, opname en resultaatregeling. Zie Figuur 1, Figuur 2

Figuur 1: de lichte grafiek van de overbrengingskromme

Figuur 2: de testresultaten melden vormen

Principe

Het lichte meetsysteem voor de rookdichtheid van kabel of optische kabel in de specifieke omstandigheden is samengesteld uit lichtbron, siliciumfotocel, lichtbronontvanger en computersysteem. Het licht door de lichtbron wordt geproduceerd gaat door het Laboratorium van de rookdichtheid van 3M * 3M * 3M over, vormt een eenvormige straal met een diameter van 1.5m + 0.1M op de muur tegenover de lichtbron die. De fotocel op het centrum van de straal wordt geïnstalleerd ontdekt de intensiteit van de straal uit de lichtbron die. Wanneer de verbrandingskamer toe te schrijven aan verbranding van kabels om heel wat rook, de rook van foto-elektrische absorptie te produceren, de de straalintensiteit van de siliciumfotocel bereiken door het computersysteem voor gegevens - verwerking wordt verzwakt, kunnen wij met betrekking tot aanvankelijke 100% met lineaire reactie lichte overbrenging berekenen.

Het ontwerp van de verbrandingskamer, twee manieren voor klanten te kiezen: eerste gebruikt de bakstenen muur, Ons bedrijf de ontwerpregeling, stuurt professionele ingenieurs verstrekt om de bouwwerf te leiden; tweede met geschikt materiaal wordt bevestigd op de hoekstaalsteun en de gehele kubusverbrandingskamer.

Materiaalsamenstelling

Het gehele instrument is samengesteld uit gesloten testdoos, fotometer systeem meten, alcoholschijf, verbrandingssysteem, ontstekingsmechanisme, testdoos, kabelsteun, temperatuur meetinstrument en rookdichtheid het testen software die. De kring wordt ontwikkeld door enige spaandermicrocomputer met geavanceerd technische tevreden en stabiele prestaties. Dit instrument is geschikt voor alle kabels. Het wordt wijd gebruikt door productie-installaties van draad en kabel de industrie en onderzoek en proefbanken. Het testvakje is een testkubus met een volume van 27m3.

Gedetailleerde technische parameters

5. Andere parameters en inleiding

a. De voordeur is uitgerust met vensters en ondoorzichtige visies die de inspectieactiviteiten kunnen blokkeren.

b.The de bodem van de vierkante doos is uitgerust met een automatisch ontstekingsapparaat, en de bovenkant is geïnstalleerd met het interne druk regelende apparaat van de doos.

c.Light bron: gloeilamp voor 12V, lichte golflengte van 400 aan 750nm.

d.Acceptor: voor siliciumfotocel, wordt de overbrenging van 0% overgegaan zonder licht en het overbrengingstarief is 100%-licht zonder occlusie.

e.Combustion systeem: samengesteld uit druk regelende klep, filter, regelende klepdebietmeter en brander.

f.Burner: samengesteld uit een ontstekingsmechanisme en een alcoholschijf en geplaatst in het centrum van de steekproef.

6. Hoofdconfiguratie
