| HORIZON: | Druppelmeetapparaat | De hoogte van de druppeltank: | 200mm ~ 2000mm |
|---|---|---|---|
| Materiaal: | 3042 B-roestvrij staal | Druppelgat het uit elkaar plaatsen: | 20 * 20mm. |
| Druppeltank: | 1000 × 1000 × 50mm | Druipgedeelte: | 0.64m2; |
| Hoog licht: | Milieu-testapparatuur,Milieu testen Machine |
||

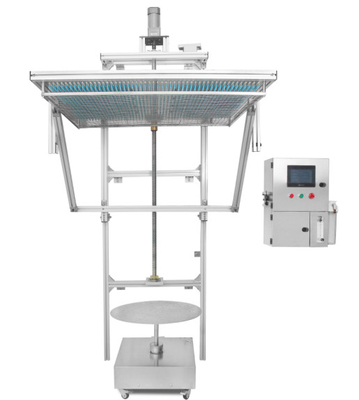

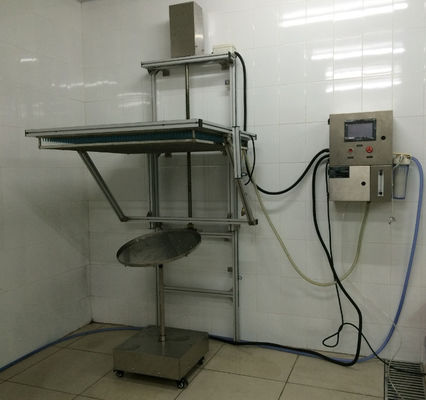

De belangrijkste functie van deze apparatuur is het testen van de fysieke en andere gerelateerde prestaties van producten onder de omstandigheden van gesimuleerd druipend weer voor producten zoals elektrische en elektronische producten, lampen, schakelkasten, elektrische componenten, auto's, motorfietsen en hun componenten en onderdelen.Na de test, door de test om te bepalen of de prestaties van het product voldoen aan de vereisten om productontwerp, verbetering, testen en fabrieksinspectie te vergemakkelijken.
IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 Wegvoertuigen
1. Het is van toepassing op de waterdichte test van IPX1 en IPX2.
2. Kolomstructuur, stabiele werking van apparatuur;Het hoofdframe kan als geheel worden verpakt, wat handig is voor transport en installatietijd ter plaatse bespaart.
3. Het frame van de apparatuur is gemaakt van een hoogwaardige aluminiumlegering en de draaitafel is gemaakt van SUS304 # roestvrijstalen plaat om roest na langdurig gebruik te voorkomen.
4. Regendruppelplaat: vacuümontwerp, gemaakt van hoogwaardig roestvrij staal, duurzaam.
5. Regendruppelplaat heffen: hoogwaardige elektrische takel wordt gebruikt om de regendruppelplaat te bedienen, die voorzichtig kan worden opgetild.
6. De contactpositie van het mondstuk is een taps toelopend ontwerp van messing, dat de naald snel kan vervangen;Onder de naald is een beschermhoes van roestvrij staal aangebracht om effectief te voorkomen dat het hoofd van de testoperator per ongeluk de testnaald aanraakt.
7. Druppelstroom: de flowmeter is voorzien van een regelklep, die handmatig en nauwkeurig kan worden afgesteld.
8. Het regendruppelpaneel kan automatisch omhoog en omlaag worden gebracht en het mondstuk stopt automatisch wanneer het 200 mm verwijderd is van het hoogste punt van het geteste object (gedetecteerd door de foto-elektrische schakelaar).
9. Het heeft de functie van persluchtdroging.Nadat de test is voltooid, kan het overtollige water in de lekbak worden verwijderd om verstopping van het gaatje door langdurig plassen en kalkafzetting te voorkomen.

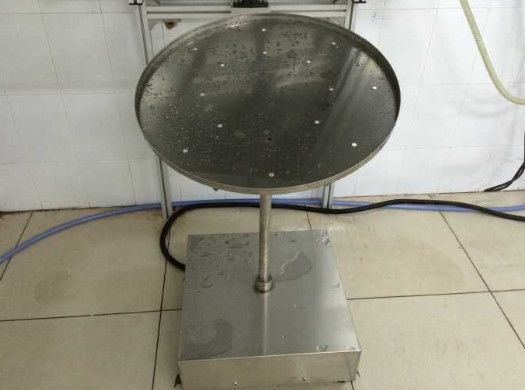

10. De monstertrap maakt gebruik van een stappenmotor en de rotatiesnelheid en standaardhoek kunnen nauwkeurig worden ingesteld op het aanraakscherm.De IPX1-standaard vereist een snelheid van 1r/min;Het kan automatisch voldoen aan de IPX2-hoektestvereisten: vier posities druppelregen gedurende respectievelijk 2,5 min.
11. De platenspeler is voorzien van een voorbeeld stopcontact (AC220,10A).De in- en uitschakeltijd van de sample power kan worden geregeld via het programma: power off (0-999min) - power on (0-999min) - power off (0-999min), wat van toepassing is op het in- en uitschakelen uitschakelen van het monster tijdens de test.
12. De kernbesturingscomponenten zijn 7-inch touchscreen + Panasonic PLC;De elektrische componenten zijn geïmporteerde merken zoals LS en Omron;Het bedradingsproces moet voldoen aan de vereisten van nationale normen, de lay-out van het elektrische bord moet redelijk zijn, de bedrading moet stevig zijn en de markeringen moeten duidelijk zijn.
13. De uitrustingsbasis is uitgerust met 4 beweegbare bandremzwenkwielen voor gemakkelijke beweging en fixatie.
| Structurele parameters | |
| Druipgedeelte | Ongeveer 1000 * 1000 mm |
| Externe afmetingen van apparatuur | L*B*H mm (1230*1340*2420mm) |
| Druppelopening | ￠0,4 mm |
| Afstand tussen druppelgaten | 20*20mm |
| Draaischijf diameter | ￠600 mm |
| Draaiplateau hoogte | 600mm |
| Functionele parameters | |
| Neerslag stroomsnelheid | 1-3 mm/min |
| Stroomregelingsmodus | Handmatige aanpassing |
| Hefhoogte regendruppelpaneel | 1000-1800 mm kan worden aangepast |
| Hefbereik van draaitafel | Niet-heffend (vast type) |
| Draaitafel lager | 50KG |
| Kanteling van de draaitafel | 0 ° 或 15 ° ° (horizontale richting) |
| Draaitafel snelheid | 1 r/min (IPX1) |
| Test tijd | 0-999 min |
| Veiligheid bescherming apparaat | Lekkage bescherming, kortsluiting bescherming, anti-collision bescherming |
| Elektrische parameters | |
| Stroomvoorziening | 220V |
| Stroom | 1,0 kW |
Rek aluminium profielen
Rail SU304 # RVS
Elektrische takel AC220V
Vacuüm lekbak SU304 # RVS gemaakt
Platenspeler SU304 # RVS gemaakt
Druppelnaald houder messing materiaal
Druppelnaald Φ0.4mmSU304 # roestvrij staal
PLC-besturing
7-inch kleuren touchscreen
Draaitafel stappenmotor
Lekschakelaar 20A, 2P
Laagspanning elektrisch /
Relais DC24V
Schakelende voeding 24V, 50W
Flowmeter met glazen paneel LZT-15
Filter 10-inch eentraps waterzuiveraar
Buisfittingen PVC + SU304 # RVS
Naaldspuitnaald SU304 # RVS
